GrundleGende BedienunG des Geräts
powermax
105 Wartungshandbuch 3-7
Anschließen des Werkstückkabels an die Stromquelle
Vorsicht: Stellen Sie sicher, dass das verwendete Werkstückkabel für Ihre Stromquelle
geeignet ist. Verwenden Sie ein 105-A-Werkstückkabel mit dem Powermax105.
Die Stromstärke ist in der Nähe der Gummimanschette am Werkstückkabel
vermerkt.
1. Stecken Sie den Werkstückkabelstecker in die Steckdose vorne an der Stromquelle.
Anmerkung: Der Stecker lässt sich nur in einer Position einführen. Drehen Sie den Werkstückkabelstecker so,
dass die Passfeder in die Öffnung oben an der Steckdose an der Stromquelle passt.

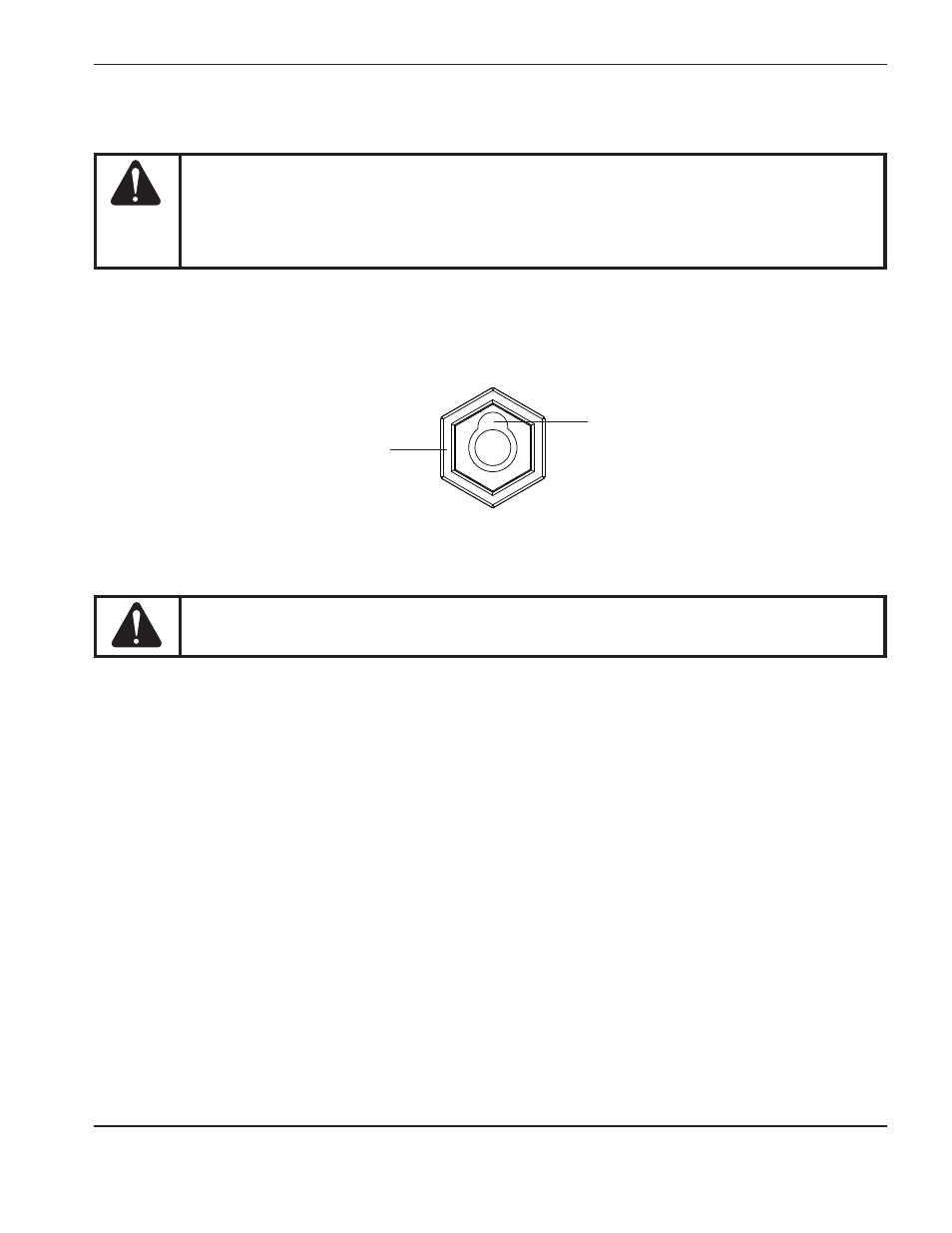

Steckdose für Werkstückkabel
an der Stromquelle
Codierte Öffnung oben
an der
Steckdose
2. Für eine optimale elektrische Verbindung stecken Sie den Werkstückkabelstecker ganz in die Steckdose an der
Stromquelle und drehen Sie ihn etwa eine Vierteldrehung im Uhrzeigersinn, bis der Stecker am Anschlag anliegt.
Vorsicht: Vergewissern Sie sich, dass das Werkstückkabel fest in der Steckdose sitzt,
um Überhitzen zu verhindern.
