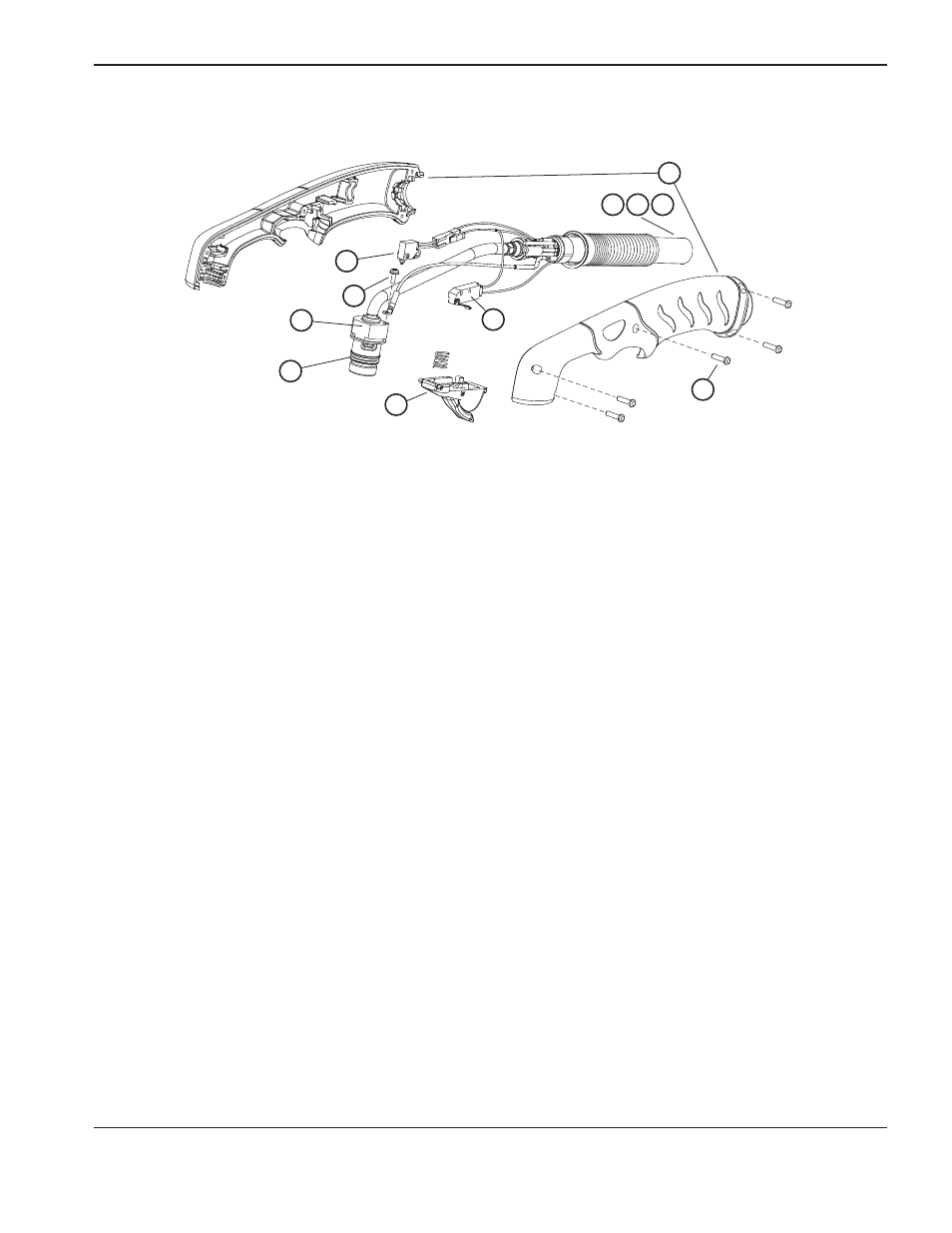

Ersatzteile für Duramax-75°-Handbrenner
1
2
3
4
5
6
7 8 9
10
11
Die Handbrenner- und Schlauchpaket-Baugruppe kann im Ganzen ausgewechselt werden oder es können Teile ersetzt
werden. Teile-Nummern, die mit 059 beginnen, sind komplette Brenner- und Schlauchpaket-Baugruppen.
Teil
Teile-Nummer
Beschreibung
059473
Powermax65/85/105 75° Handbrennerbaugruppe mit 7,6 m langem Schlauch
059474
Powermax65/85/105 75°-Handbrennerbaugruppe mit 15,2 m langem Schlauch
059475
Powermax65/85/105 75°-Handbrennerbaugruppe mit 22,9 m langem Schlauch
1
228954
Set: Ersatz-Brennergriff für Duramax 75°/HRT
2
075714
Griffschrauben, Nr. 4 x 1/2 TORX-Flachkopf mit Schlitz, S/B
3
228721
Set: Ersatz-Sicherheits-Wippentaster mit Feder für Duramax-75°/15°-Handbrenner
4
058519
O-Ring: VITON 0,673 X 0,063
5
075504
Klemmschraube für Pilotkabel: MSCR: 4-40 X 5/16 SW CN SEM PH PAN S/Z
6
228719
Set: Ersatz-Kappensensorschalter für Duramax-75°-Handbrenner
7
228959
Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 7,6 m
8
228960
Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 15,2 m
9
228961
Set: Ersatz-Brennerschlauchpaket für Duramax-Handbrenner, 22,9 m
10
128642
Set: Ersatz-Auslöseschalter
11
228958
Set: Ersatz-Hauptkörper für Duramax-75°-Handbrenner
228314
Set: Powermax45/65/85/105 Brenner-Schnellkupplungsreparatur (Riegel und Feder)
