ErsEtzEn dEr stromquEllEnkomponEntEn
9-36
powermax
105 Wartungshandbuch
Ersetzen des Netzschalters
1. Entfernen Sie die drei Befestigungsschrauben an der Unterseite der Rückwand.
2. Rücken Sie die Rückwand ca. 4,0 cm von der Stromquelle ab.
3. Vergewissern Sie sich, dass die Stromzufuhr zum Gerät ausgeschaltet wurde (OFF) und
lösen Sie die Stellschrauben, die die drei Netzdrähte (L1, L2, L3) an der Oberseite des
Netzschalters sichern.
4. Ziehen Sie die Drähte gerade nach oben aus dem Netzschalter heraus.
5. Lösen Sie die Stellschrauben, die die beiden Netzdrähte (rot, schwarz) am Hilfsschalter
an der Oberseite des Netzschalters hinter den Drähten L1-L2-L3 sichern.
6. Ziehen Sie die Drähte gerade nach oben aus dem Hilfsschalter heraus.
7. Lösen Sie die Stellschrauben, die die drei Netzdrähte (T1-T2-T3) an der Unterseite des
Netzschalters sichern.
8. Ziehen Sie die Drähte gerade nach unten aus dem Netzschalter heraus.

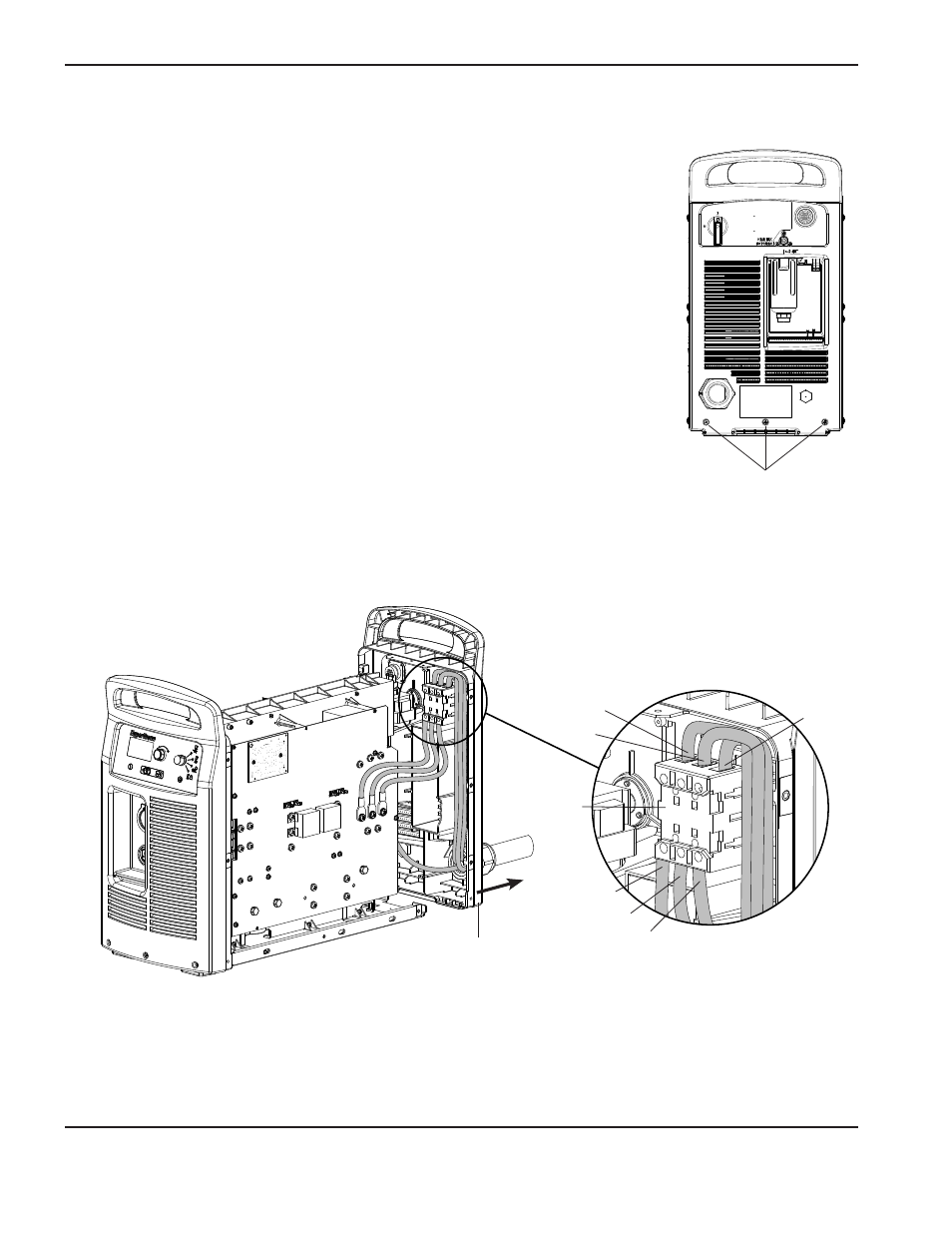

Befestigungsschrauben
der Rückwand
Rückwand
T1
L2
Netzschalter
L3
L1
T2
T3
