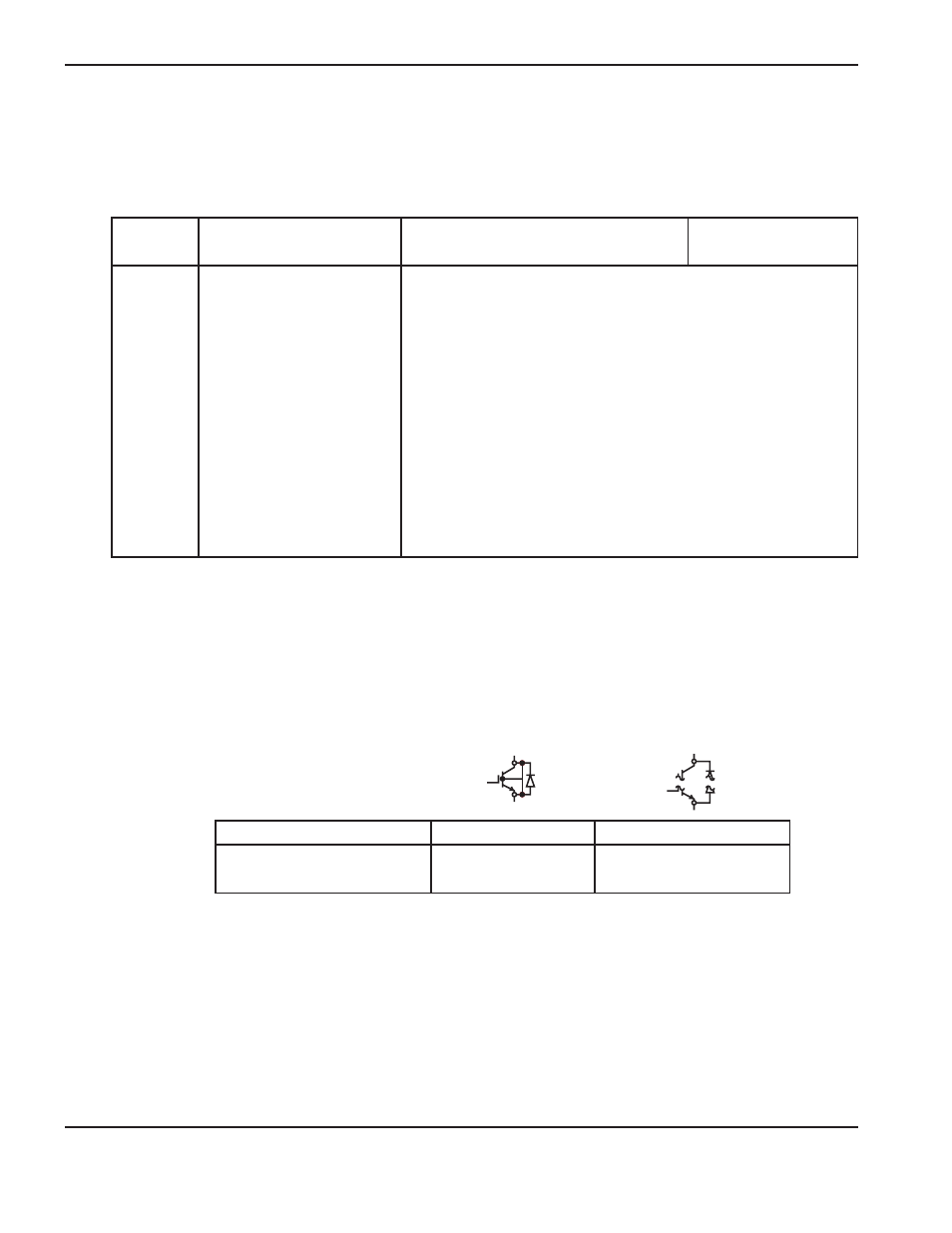

IGBT-Gerätetest mit dem Hypertherm-Tester
Wenn Sie den Hypertherm IGBT-Tester verwenden, drücken Sie den Schalter in die gewünschte Position, um jeden Test
wie in der folgenden Tabelle beschrieben durchzuführen.
Schalter
LED
Position
Fehler
OK
Batterie Dies kann bedeuten
Korrekturmaßnahme
Links
X
–
–
IGBT hat Kurzschluss
Ersetzen Sie den IGBT
Links
–
X
–
IGBT hat den Kurzschlusstest bestanden Keine
Links
–
–
X
Batteriespannung unter 8 V
Ersetzen Sie die
Batterie
Links
–
–
–
Verbrauchte Batterie
Ersetzen Sie die
Batterie
Rechts
X
–
–
IGBT hat Unterbrechung
Ersetzen Sie den IGBT
Rechts
–
X
–
IGBT hat den Unterbrechungstest
bestanden
Keine
Rechts
–
–
X
Batteriespannung unter 8 V
Ersetzen Sie die
Batterie
Rechts
–
–
–
Verbrauchte Batterie
Ersetzen Sie die
Batterie
Fehlerbeseitigung beim Hypertherm IGBT-Tester
1. Prüfen Sie die Leitungen und den IGBT-Tester auf Schäden.
2. Stellen Sie sicher, dass die Batteriespannung höher als 8 V ist.
3. Testen Sie den IGBT-Tester selbst, wie unten gezeigt. Wenn die Ergebnisse nicht mit der Tabelle übereinstimmen,
sollten Sie die Leitungsanschlüsse ersetzen.
Leitungen anschließen
Kurzschlusstest
Unterbrechungstest
Keine
OK
Fehler
Rot zu schwarz
Fehler
OK
