ErsEtzEn dEr stromquEllEnkomponEntEn
9-64
powermax
105 Wartungshandbuch

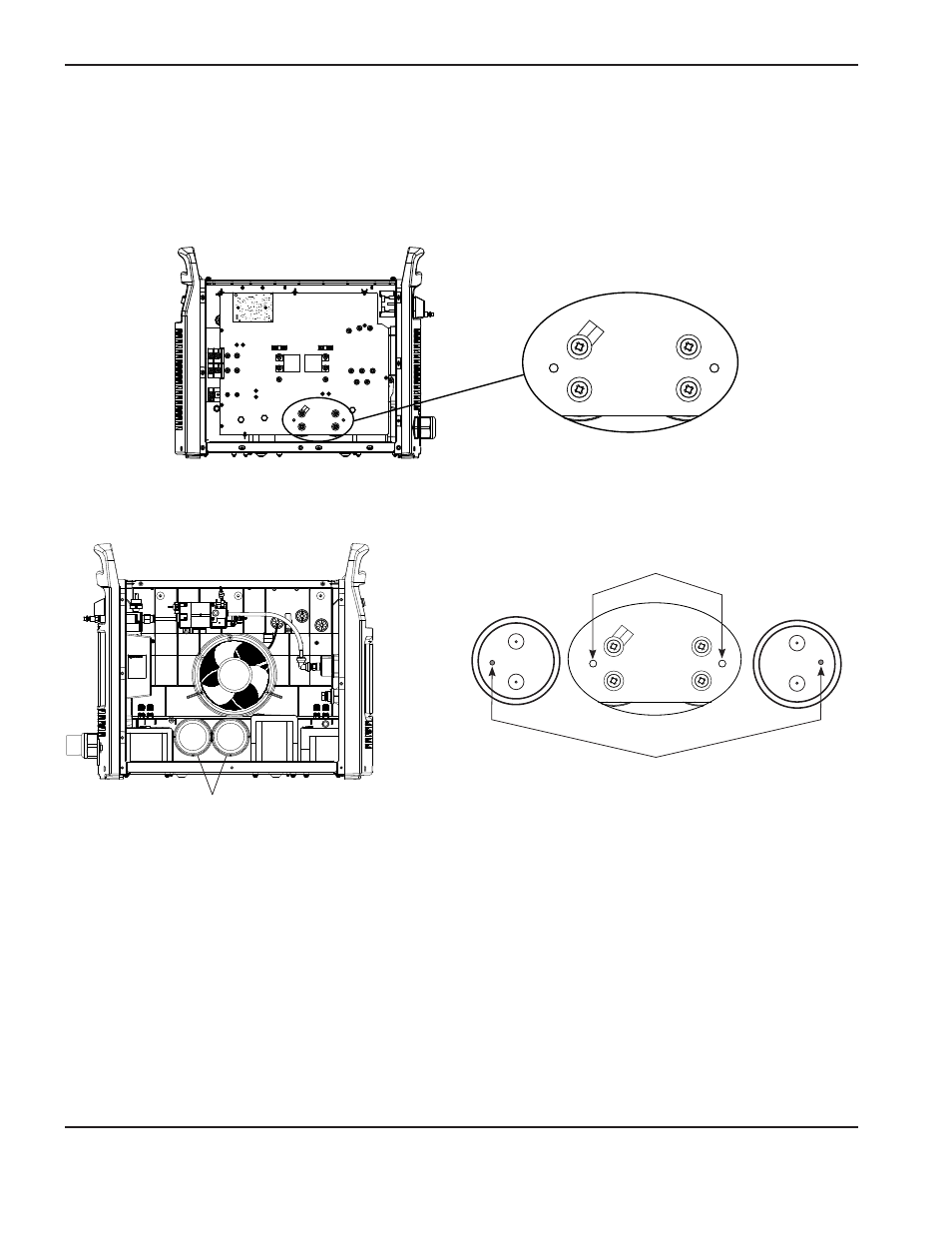

Ersetzen der Stützkondensatoren
1. Entfernen Sie die vier Befestigungsschrauben der Stützkondensatoren von der Leistungsbaukarte.
Anmerkung: Wenn die Stromquelle ein 380 V CCC- oder 400 V CE-Typ ist, wird die obere
Befestigungsschraube C152 ebenfalls einen Drosseldraht auf der Leistungsbaukarte sichern.
C151
C152
+
+
_
_
C151
C152
+
+
_
_
Befestigungsschrauben (4)
2. Bauen Sie die Stützkondensatoren von der Lüfterseite her aus der Stromquelle aus, indem Sie sie gerade
herausziehen.
Stützkondensatoren
C151
C152
+
+
_
_
+
+
Stützkondensator Polaritätspunkte
Leistungsbaukarten-Sichtlöcher
3. Setzen Sie die neuen Stützkondensatoren auf der Lüfterseite der Stromquelle ein; achten Sie darauf, dass der
Polaritätspunkt in Bezug auf das Sichtloch in der Leistungsbaukarte ausgerichtet ist.
4. Drehen Sie jeden Kondensator von der Lüfterseite aus, bis der Polaritätspunkt auf das Sichtloch an der Vorderseite
der Leistungsbaukarte ausgerichtet ist.
5. Schrauben Sie die vier mitgelieferten Befestigungsschrauben von Hand ein und ziehen Sie sie dann auf
40,3 kg cm fest.
Anmerkung: Wenn die Stromquelle ein 380 V CCC- oder 400 V CE-Typ ist, sichern Sie den Drosseldraht mit
der oberen Befestigungsschraube C152.
