Seite 272: 105 wartungshandbuch
ErsEtzEn dEr stromquEllEnkomponEntEn
9-74
powermax
105 Wartungshandbuch

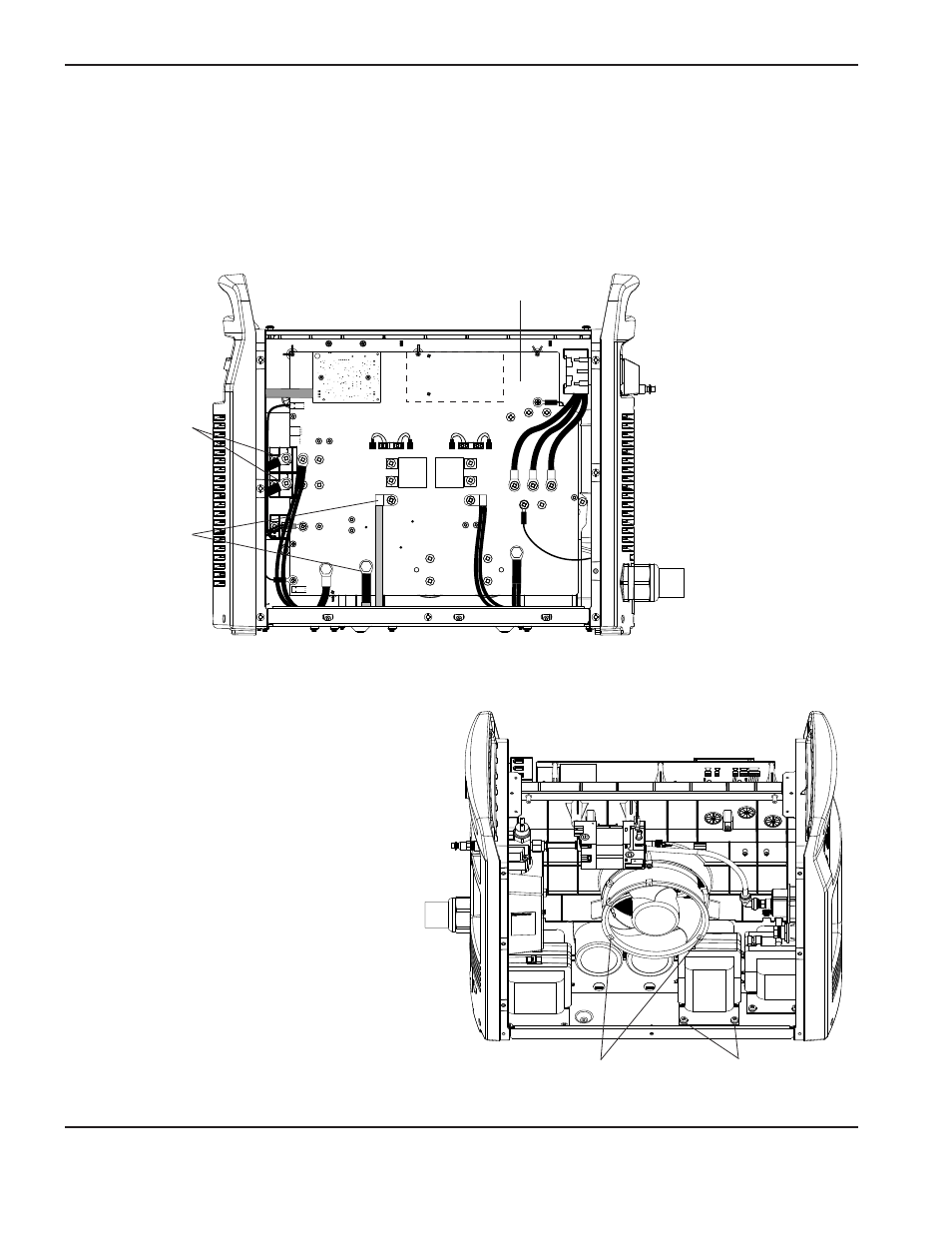

Ersetzen des Transformators
1. Entfernen Sie die beiden Schrauben, die die langen Transformatordrähte an der Ausgangsdiodenbrücke sichern.
2. Entfernen Sie die Schraube und den Bolzen, die die kurzen Transformatordrähte an der Leistungsbaukarte sichern.
Anmerkung: Die unten gezeigte Leistungsbaukarte ist ein 200–600 V CSA-Typ. Die Anschlüsse für die
Transformatordrähte sind bei allen Typen gleich.
3. Entfernen Sie die beiden
Befestigungsschrauben an der Unterseite
des Transformators.
4. Entfernen Sie die unteren beiden Lüfter-
Befestigungsschrauben. Die Schrauben
befinden sich direkt hinter den unteren
Öffnungen im Lüftergehäuseanschluss.
J1
J2
J3
J5
J6
Untere Öffnungen
im Lüftergehäuseanschluss
Transformator-
Befestigungsschrauben
J22
J21
J20
J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
B
R
J28
TP7
TP9
TP8
W
R
B
Lange
Transformatordrähte
Kurze
Transformatordrähte
Leistungsbaukarte
