Fkt. 3.4.6 bis 3.4.8 Schleichmengenunterdrückung SMU
S. hierzu Kap. 5.10.
Laufzeitmessung (s. auch Kap. 5.17).
•
Minimal und maximale Laufzeit unter Fkt. 3.1.8 und 3.1.9 einstellen.
•
PULSRATE muß unter Fkt. 3.4.2 “Einheit, Frequenzausgang” eingestellt werden, ansonsten Fehler in Parameter-Check
(Fkt. 4.9.0), s. Kap. 4.2 + 4.3.
•
Pulsrate für den Meßbereichsendwert der Laufzeit in Pulse pro Sekunde, Minute oder Stunde unter Fkt. 3.4.3 einstellen.

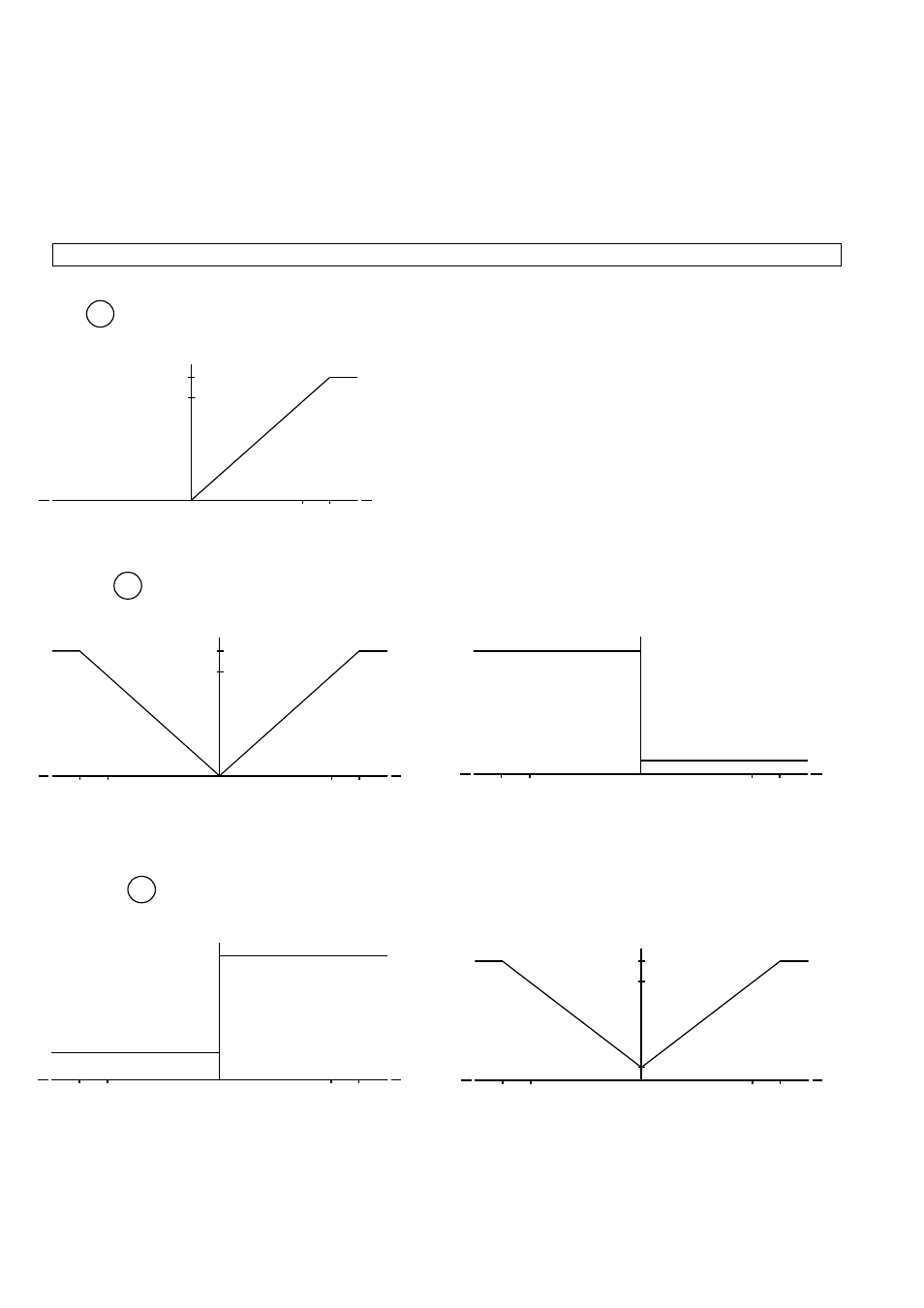

5.8.3 Charakteristik Frequenzausgang F
F1
F
F
max
(125%)
F
100%
100 Max
Q
vorwärts
%
Q
rückwärts
% 0
1 Durchflußrichtung
F
F
max
(125%)
F
100%
100 Max % % 0
V/R-Betrieb
V/R-Umschaltung über I
100 Max
F2
Q
rückwärts
Q
vorwärts
I
100 Max % % 0 100 Max
I
max
I
0%
Q
rückwärts
Q
vorwärts
I
max
I
100%
100 Max % % 0 100 Max
I
I
0% Q
rückwärts
Q
vorwärts
F3
100 Max % % 0 100 Max
Kontakt offen
Kontakt geschlossen
Richtungsindikation für I
F
Q
rückwärts
Q
vorwärts
