BINDER KBW 240 - Handbuch (Seite 18)

KBW (E5.1) 11/2014 Seite 18/97
2.3 Seitliches Bedienfeld rechts (Option)
(4)
(5)
(6)
(7)

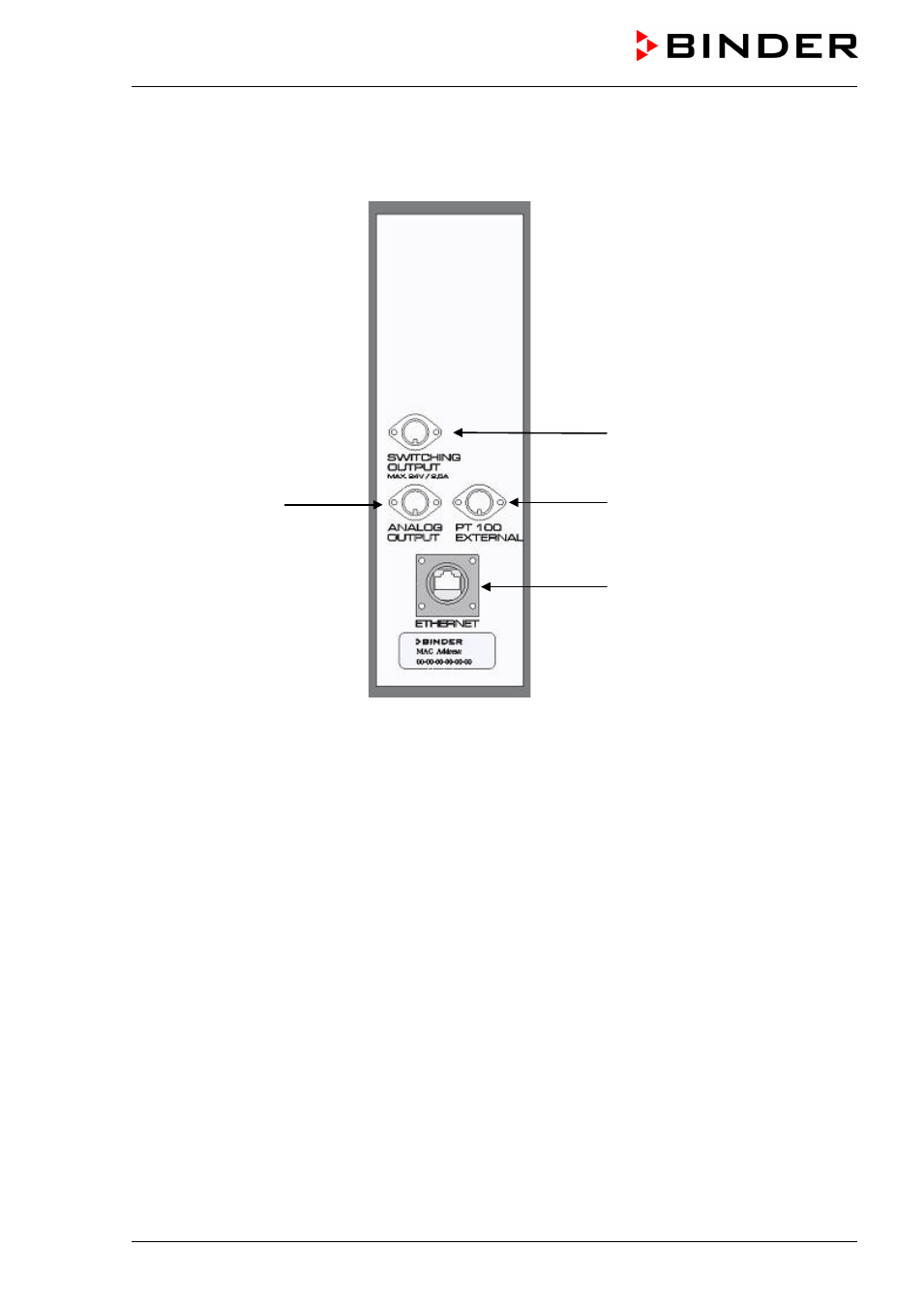

Abbildung 4: Seitliches Bedienfeld an der rechten Seite des Kältemoduls
mit Optionen Analogausgang, Schaltausgänge über Steuerkontakte,
zusätzlicher Pt100 Fühler und Ethernet-Schnittstelle
(4) DIN-Buchse Analogausgang (Option)
(5) DIN-Buchse Potentialfreie Schaltausgänge über Steuerkontakte 2 und 3 (Option)
(6) DIN-Buchse zusätzlicher Pt 100 (Option)
(7) Ethernet-Schnittstelle und MAC Adresse (Option
