BINDER KBW 240 Benutzerhandbuch
Seite 68
KBW (E5.1) 11/2014
Seite 68/97

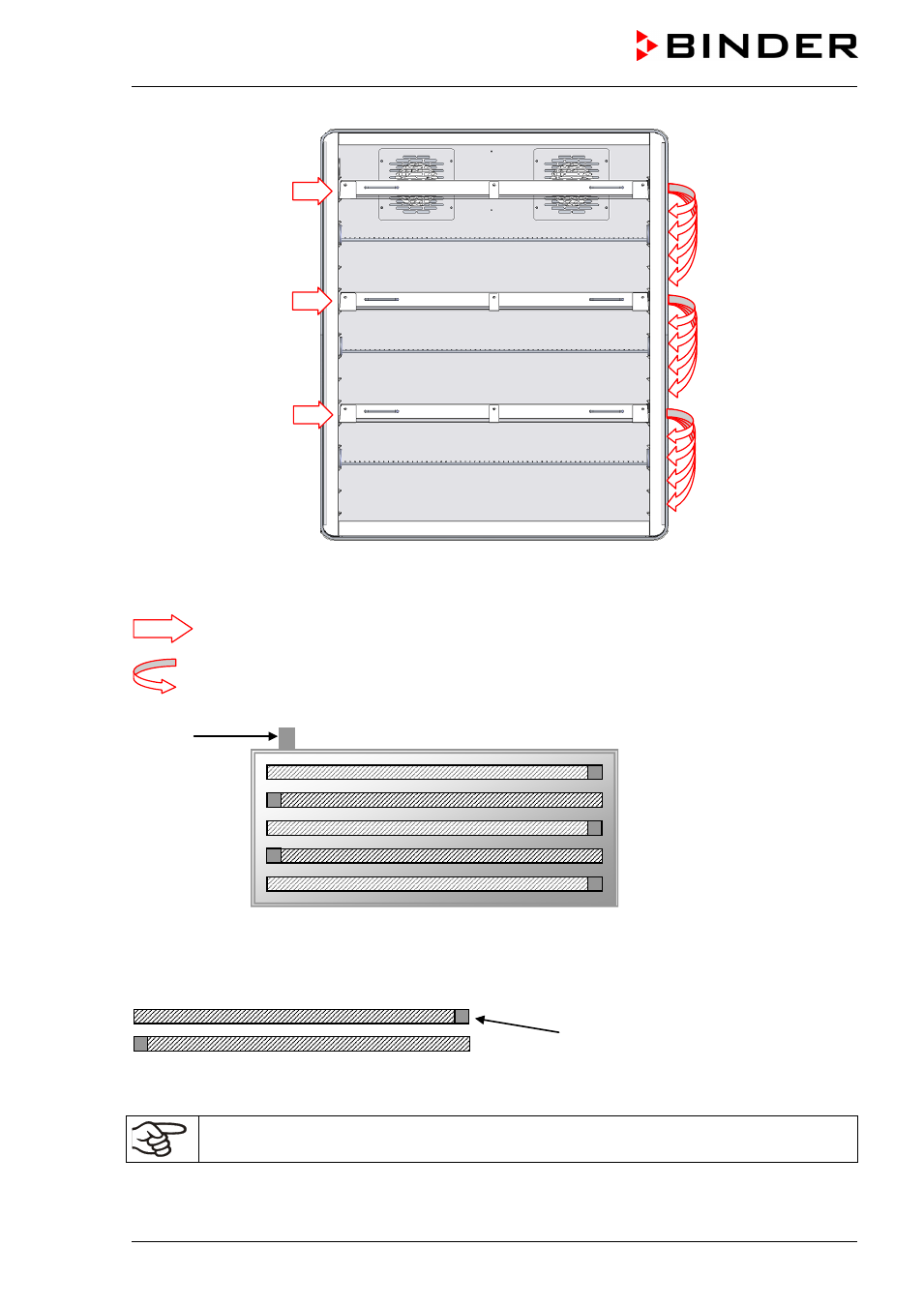

Abbildung 17: Positionen der Lichtkassetten KBW 720
Diese Positionen sind nur für die Lichtkassetten möglich. Aufgrund der Anschlüsse können
hier keine Gittereinschübe positioniert werden.
An diese Positionen können die Lichtkassetten verschoben werden.
Stecker
Abbildung 18: Anordnung der Leuchtstoffröhren in der Lichtkassette KBW 240
Optimale Homogenität erzielen Sie durch abwechselnde Orientierung der gleichartigen Leuchtstoffröh-
ren, d.h. gegenläufige Anordnung der Beschriftung:
Beschriftung
Abbildung 19: Gegenläufige Anordnung zweier Leuchtstoffröhren
Beim Austausch der Leuchtstoffröhren Orientierung (Aufschrift) beachten.
Beschreibung zum Austausch der Leuchtstoffröhren siehe Kap. 18.2.
