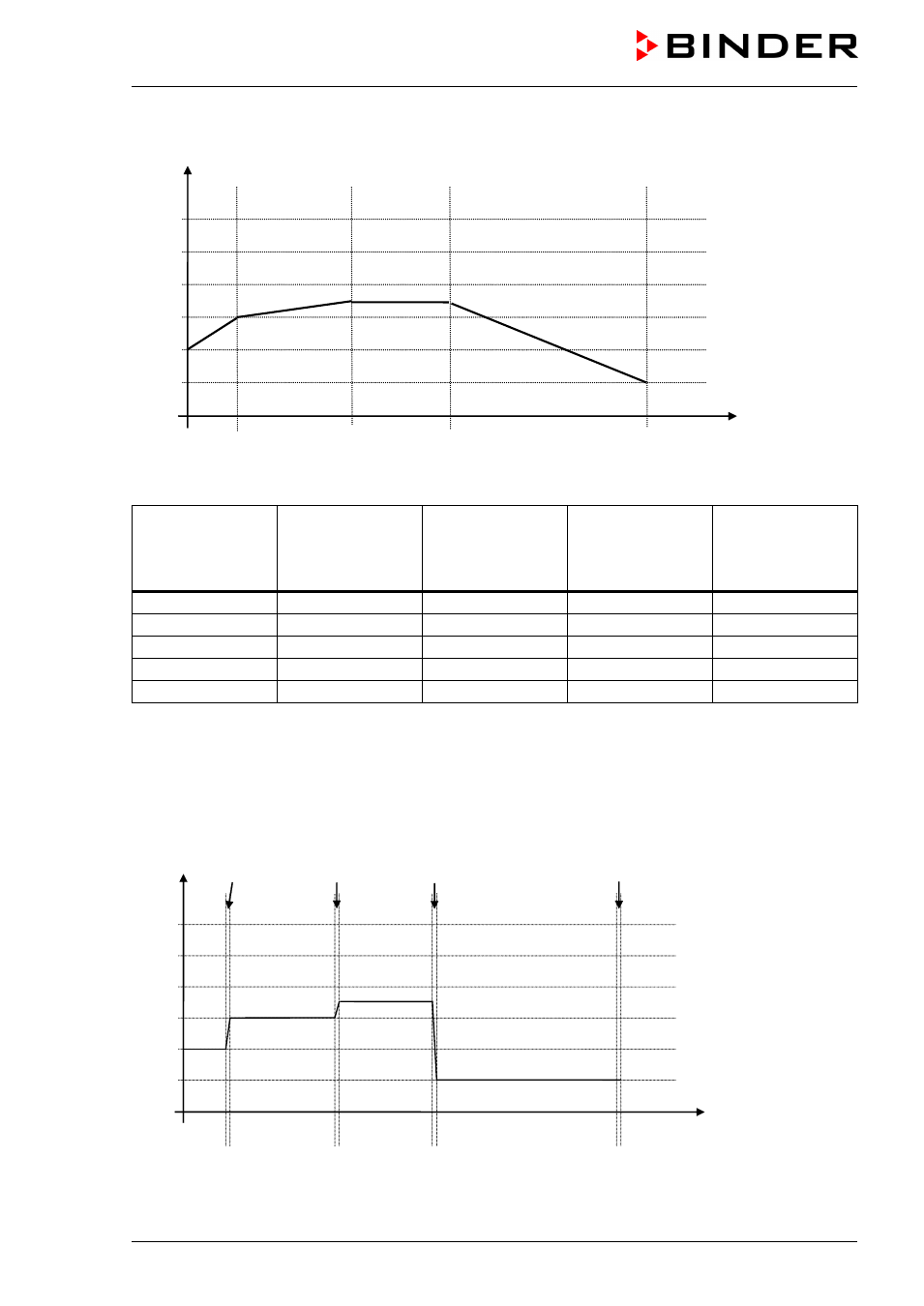

Beispiel einer Programmeingabe als Sollwertrampe:
W/°C
t/min.
S01 S02 S03 S04
0
20
40
60
80
100
30 120 180 380
S05
Programmtabelle zur Grafik (bei Standardeinstellung „Rampe“):
Abschnitt
SEC
Temperatur Soll-
wert
[ °C]
TEMP
Abschnittsdauer
[hh.mm]
TIME
Lüfterdrehzahl
[%]
FAN
Steuerkontakte *
O.LINE
S01 40 00:30 50 000
S02 60 01:30 100 000
S03 70 01:00 100 000
S04 70 03:20 100 000
S05 20 00:01 100 000
* Steuerkontakt 1 schaltet die Beleuchtung, Kap. 15.3
Die Daten aus einer solchen Programmtabelle können nun in den RD3-Regler eingegeben werden (Kap.
8.5).
Beispiel einer Programmeingabe als Sollwertsprung:
W/°C
t/min.
S01 S02 S03 S04 S05 S06 S07 S08
0
20
40
60
80
100
30 120 180 380
