KBW (E5.1) 11/2014 Seite 72/97
17.5 Analogausgang für Temperatur (Option)
Bei dieser Option ist das Gerät mit einem Analogausgang von 4-20 mA für Temperatur ausgestattet.
Dieser Ausgang kann zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte ver-
wendet werden.
Der Anschluss ist als DIN-Buchse (4) im rechten seitlichen Bedienfeld wie folgt ausgeführt:
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur –
PIN 2: Temperatur +
Temperaturbereich: -10 °C bis +100 °C
Ein passender DIN-Stecker ist beigefügt.

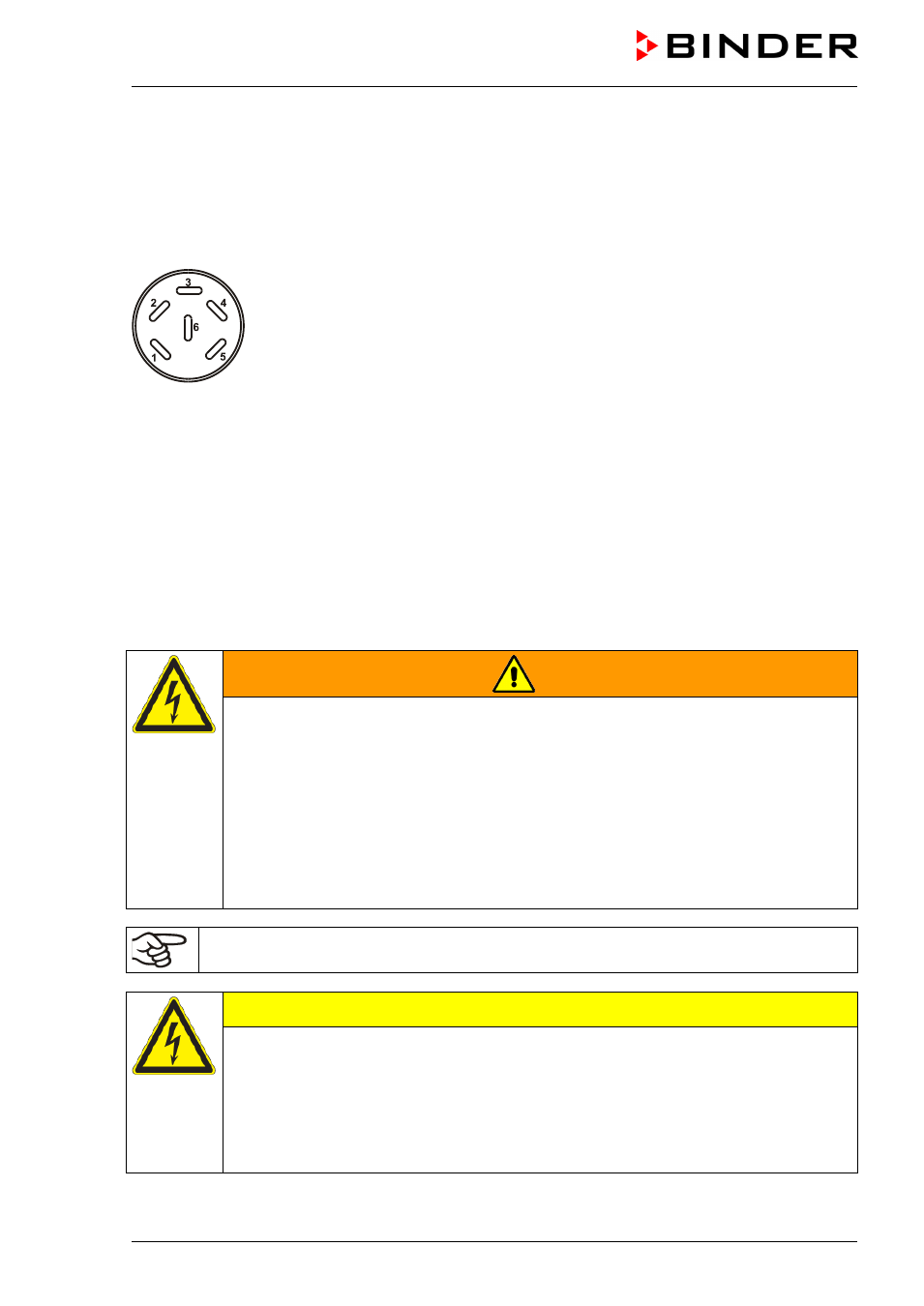

Abbildung 22: Pinbelegung der DIN-Buchse (4) im rechten seitlichen Bedienfeld
17.6 Wasserdichte Innenraumsteckdose (Option)
Die Innenraumsteckdose ist Spritzwasser geschützt.
Schutzart IP 67 230 V 1N ~ 50-60 Hz
Maximale Belastung 500 W
Maximal zulässige Betriebstemperatur mit dieser Option: 90 °C
WARNUNG
Überschreiten der zulässigen Maximaltemperatur.
Gefahr durch elektrischen Schlag.
Lebensgefahr.
Beschädigung der Innenraumsteckdose.
∅
Temperatursollwert von 90 °C NICHT überschreiten.
 Überwachungsregler auf 90 °C einstellen.
 Bei Option TWW Klasse 3.3 den mechanischen Thermostat Kl. 3.1 auf 90 °C einstel-
len.
Falls im Innenraum elektrische Geräte angeschlossen sind, kann sich durch deren Wärmeab-
gabe der Temperaturbereich ändern.
VORSICHT
Kurzschlussgefahr.
Beschädigung des Gerätes.

Nur mitgelieferten Stecker verwenden (Schutzart IP 67). Stecker einstecken und durch
Festschrauben sichern.
 Wenn die Steckdose nicht verwendet wird, den Schraubdeckel schließen und durch
Umdrehung sichern.
