KLING & FREITAG K&F CD 44 Digital System controller Benutzerhandbuch
Seite 40
Benutzerhandbuch
K&F CD 44 Digitaler Systemcontroller
KLING & FREITAG GMBH © 2014
Version 11.6
Seite 40 von 80
S5W FR
Sequenza 5W im
Fullrange Betrieb
-
S5W LCut
Sequenza 5W im
LowCut Betrieb
alle K&F Subwoofer
S5B
Sequenza 5B im
Normalbetrieb
alle K&F
Lautsprecher
2.
Select <LS-Block » Flat>
Eine Besonderheit bildet der LS-Block 'Flat'. Er ist für Sonderanwendungen vorgesehen,
z.B. für die Bearbeitung oder Weiterleitung von Line Signalen, für den Betrieb mit
Lautsprechern anderer Hersteller oder mit Kling & Freitag Lautsprechern, für die kein LS-
Block vorgesehen ist. Bei diesem LS-Block sind sämtliche Filter ausgeschaltet, es ist auch
kein Subsonic Filter vorgesehen! Eine Entzerrung mit Hilfe der PEQs und des EQ 31-Band
ist jedoch möglich.
Bei Verwendung von Lautsprechern mit dem LS-Block 'Flat' müssen die Limiter
über die Einstellungen <Out » Output1> bis <Output 4 » LimReduction> gemäß der
Leistungsaufnahmen (W) der Lautsprecher eingestellt werden. Die Leistungsaufnahmen
der Lautsprecher entnehmen Sie bitte den Angaben der Lautsprecherhersteller
(Keine Haftung für falsche Angaben). Mit nachfolgendem Diagramm können Sie die
Leistungsangaben der Lautsprecherhersteller dem von uns empfohlenen Wert für die
LimReduction zuordnen. Wir empfehlen daher die LimReduction zunächst kleiner als
empfohlen einzustellen, um sich dann an die für den Lautsprecher richtige Einstellung
anzunähern.
Der LS-Block 'Flat' ist für 500W RMS@8 Ohm und 2000W Peak@8 Ohm voreingestellt

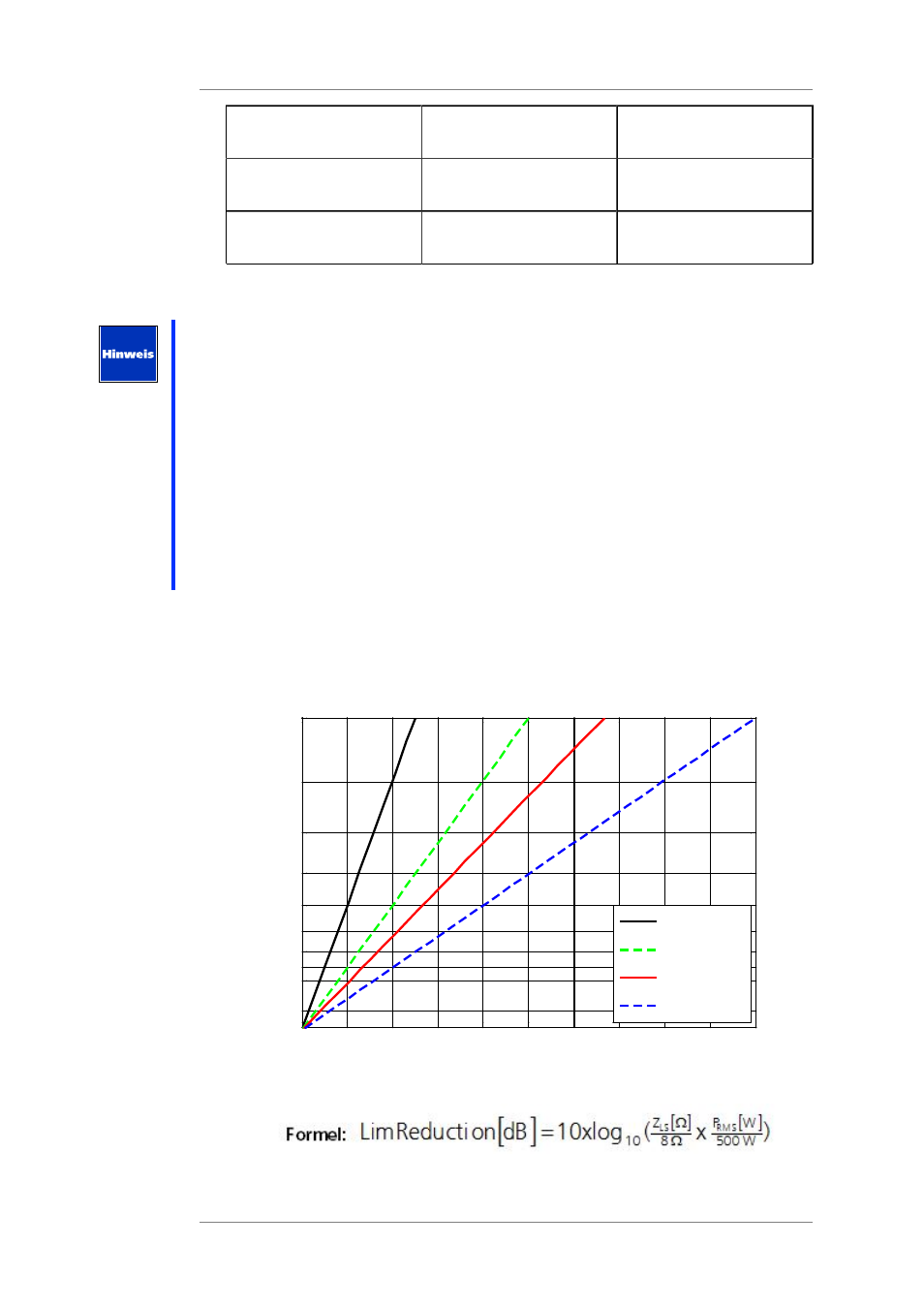

Einstellungswerte für LimReduction abhängig von der Leistungsaufnahme des
Lautsprecher [W]:
0
100
200
300
400
500
600
700
800
900
1000
-20 dB
-12 dB
-8 dB
-7 dB
-6 dB
-5 dB
-4 dB
-3 dB
-2 dB
-1 dB
0 dB
Typical values for 'LimReduction'
L
im
R
e
d
u
c
ti
o
n
[d
B
]
Loudspeaker RMS-Power [W]
Z
in
= 16
#
Z
in
= 8
#
Z
in
= 6
#
Z
in
= 4
#
