8.11.2 Setup 'Example 9', T5 / T9 mit B5 und extra Subwoofer B10
ACCESS Anwendung mit zusätzlichem B10 für eine separate Tiefbasswiedergabe von
ausgewählten Signalen.
Der Main Out des Mischpults liefert die Signalsumme für die Topteile T5 / T9 sowie für den
B5 Subwoofer. Ausgesuchte Signale mit hohem Tiefbassanteil, z.B. Bassdrum, Keyboard, etc.
werden über den AUX-Weg des Mischpults abgegriffen und dem B10 über einen eigenen
Controllerweg zugeführt.
Falls Sie ACCESS T5 oder T9 mit EP-5 Buchsen verwenden, empfehlen wir Ihnen ein
Adapterkabel von Speakon auf EP-5 anzufertigen und zu verwenden.
Die aktuellen Versionen der Subwoofer ACCESS B5 und ACCESS B10 haben einen
Speakonanschluss, der auf 1+/1- für beide Chassis belegt ist. Für diese Versionen benötigen
Sie nachfolgende Adapter nicht! Möchten Sie einen auf 1+/1- belegten ACCESS Subwoofer
anschließen, so schließen Sie den ACCESS Subwoofer wie andere auf 1+/1- belegte K&F
Subwoofer an.

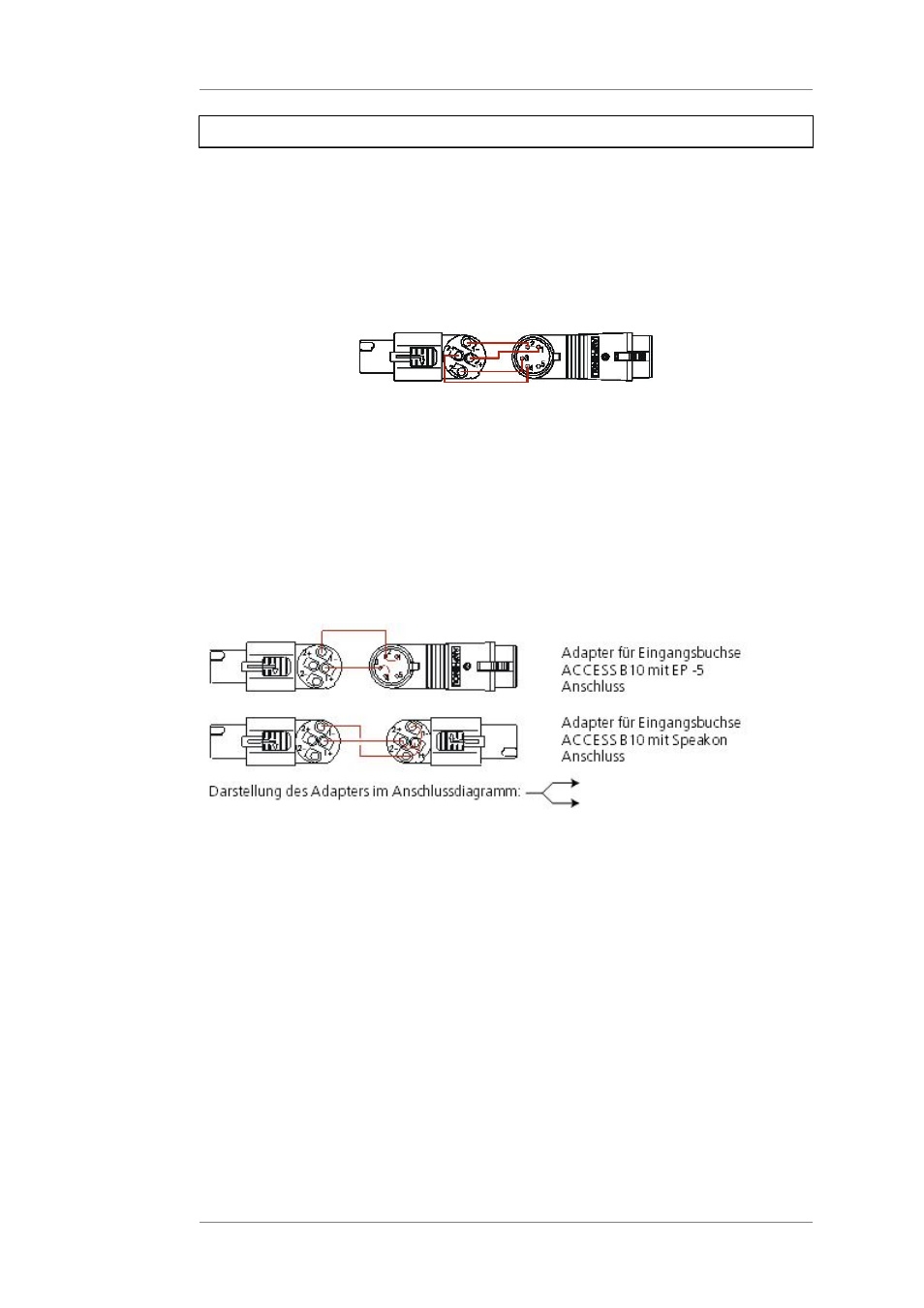

ACCESS B10 mit EP -5 Anschluss:
Der B10 wird in diesem Beispiel an nur einem Kanal angeschlossen! Verwendet wird aber eine
Buchse, die 2 Kanäle liefert. Nutzen Sie für die Verbindung des B10 daher ein zweiadriges
Kabel mit der Belegung 1+ und 1-. Am Lautsprechereingang des B10 sollten Sie einen der
nachfolgenden Adapter verwenden, um das Signal an beide Chassis zu übertragen.
