9.

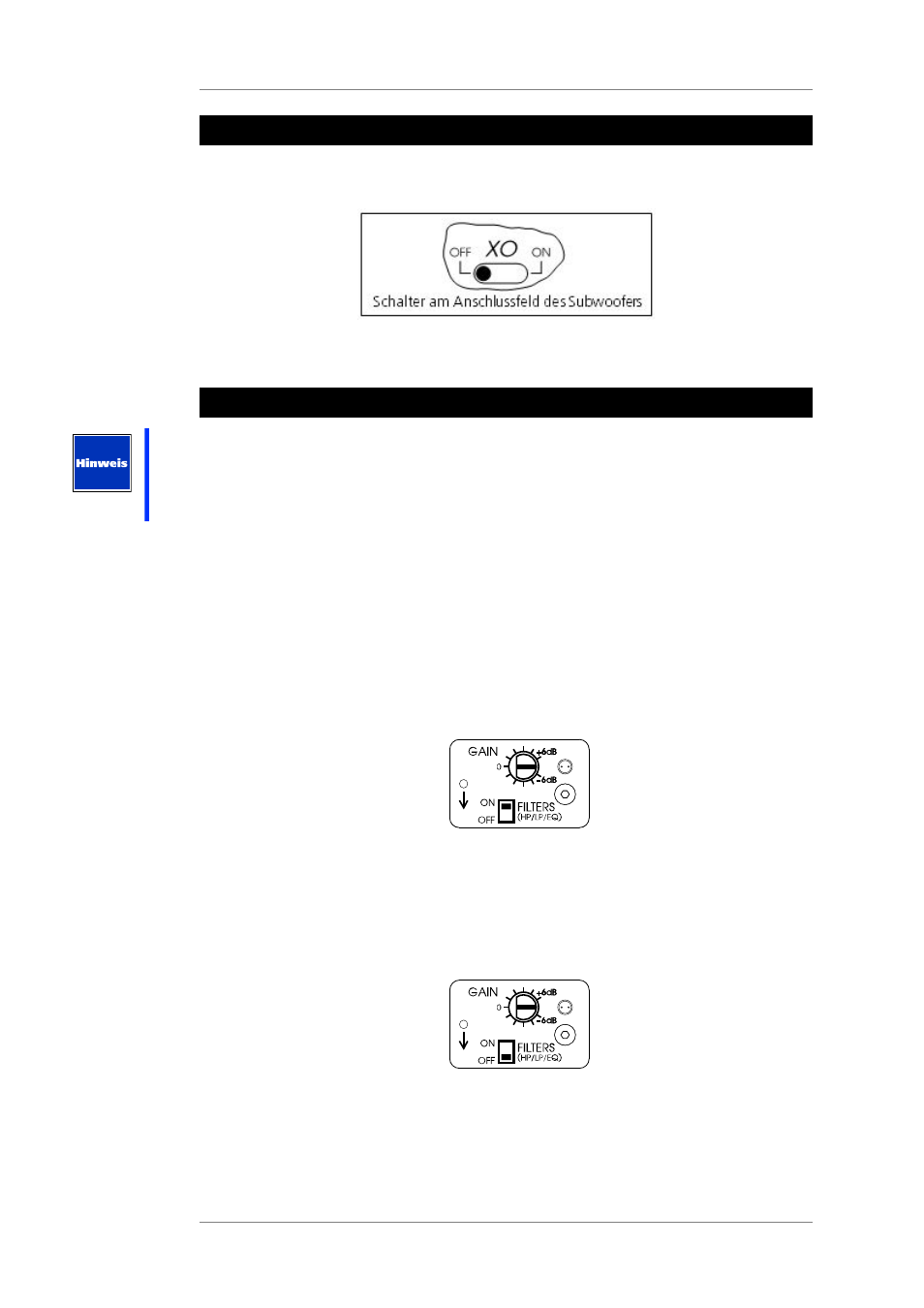

Subwoofer mit integrierter Frequenzweiche
Wenn Sie Subwoofer mit integrierter Frequenzweiche an den CD 44 anschließen, so stellen
Sie den XO-Schalter am Anschlussfeld des Subwoofers auf XO 'OFF'
Den Passiv-Betrieb eines Subwoofers an einem Topteil (XO 'ON') am CD 44 empfehlen wir
nicht.
10. SP - Lautsprecher
Die Line Eingänge der SP - Lautsprecher werden mit den gewünschten Ausgängen des
Controllers (OUT 1 bis OUT 4) verbunden. Das Anschließen des verstärkten Signals an die
Buchse AMP RETURN / SENSE des CD 44 ist bei einem SP-Lautsprecher nicht möglich. Dieses
ist aber auch nicht notwendig da der SP-Lautsprecher über eigene Limiter verfügt, die die
Betriebssicherheit gewährleisten.
Wenn Sie die Limiter nicht nutzen möchten, stellen Sie das AmpGain wie folgt ein: <Out »
Output 1> bis <Output 4 » AmpGain » Gain/dB>: +20.0 (geringst möglicher Wert).
Wenn Sie die Limiter zusätzlich nutzen möchten, z.B. zur Pegelbegrenzung, so müssen Sie das
AmpGain auf +30.0 einstellen. Mit dieser Einstellung können Sie über <Out » Output 1> bis
<Output 4 » LimitReduction> die gewünschte Pegelbegrenzung einstellen.
Sie können die SP Lautsprecher auf zwei Arten am CD 44 betreiben:
1.
Mit dem LS-Block 'Flat':
Damit bleibt die Overlap Filtercharakteristik der SP Lautsprecher erhalten. In diesem Fall
schalten Sie bitte den Schalter 'FILTERS' am Anschlussfeld des SP-Lautsprechers auf 'ON'
und das Gain-Poti auf 0 dB.
2.
Mit dem LS-Block des entsprechenden K&F Lautsprechers:
So können Sie die Filtercharakteristik für die passiven Lautsprecher nutzen. In diesem
Fall wählen Sie bitte den LS-Block, der zu Ihrem SP Lautsprecher passt. Beispielweise
wählen Sie für den Lautsprecher CA 1201-SP den LS-Block CA 1201 LCut für den 2Weg-
Betrieb oder CA 1201 FR für den Fullrange-Betrieb. Schalten Sie den Schalter 'FILTERS'
am Anschlussfeld des SP-Lautsprechers auf 'OFF' und drehen Sie das Gain-Poti am
Anschlussfeld des SP-Lautsprechers auf 0 dB.
