Benutzerhandbuch K&F CD 44 Digitaler Systemcontroller
KLING & FREITAG GMBH © 2014 Version 11.6 Seite 44 von 80

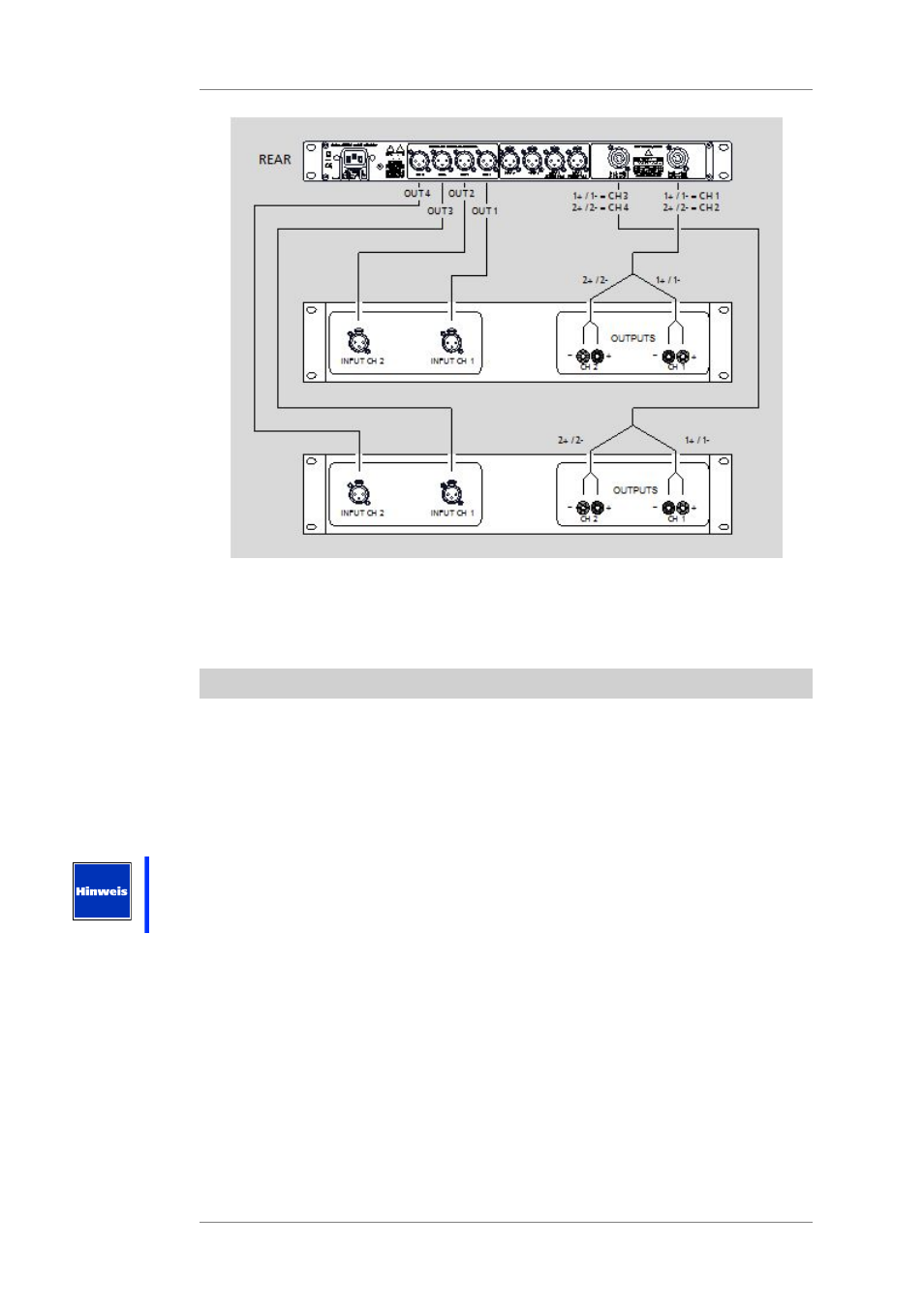

Diese 'Rack Unit' ist für 2 gleich dimensionierte Endverstärker ausgelegt.
Wenn Sie unterschiedlich dimensionierte Endverstärker in einem Rack verwenden möchten,
achten Sie darauf, das Rack entsprechend Ihrer Anforderungen zu verkabeln. Achten Sie
insbesondere auf die Belegung der Lautsprecherausgangsbuchsen.
8.2 K&F 'System Rack' Anschlussdiagramm
Kling & Freitag empfiehlt, insbesondere für die Anwendung mit Sequenza 10 Systemen im
Touringbetrieb den Aufbau von K&F System Racks, bestehend aus je 1 x:
K&F CD 44 / K&F Connector Panel CP 4 / Endverstärker LAB GRUPPEN FP 10000Q
Dieses Systemrack ist auch für eine Vielzahl von anderen Anwendungen mit Kling & Freitag
Systemen zu empfehlen.
Ein Anwendungsbeispiel finden Sie unter Setup Example 13.
Bei Verwendung von Sequenza 10 N / W Systemen ohne Connector Panel CP 4 müssen
im CD 44 die Kanäle für die LS-Blöcke Seq10LF/HF (FR or LCut) und LS-Blocks Seq10LF (FR
oder LCut) miteinander getauscht werden! Vergleiche dazu Setup Example 13 mit Setup
Example14.
