Benutzerhandbuch K&F CD 44 Digitaler Systemcontroller
KLING & FREITAG GMBH © 2014 Version 11.6 Seite 46 von 80
Falls Sie einen ACCESS B10 mit EP-5 Buchsen verwenden (gilt auch für ACCESS B5), empfehlen
wir Ihnen folgendes Adapterkabel von Speakon auf EP-5 anzufertigen und zu verwenden.
Dieser Adapter kann nur verwendet werden, wenn Sie den B10 an eine Speakonbuchse des
CD 44 anschließen, die nur mit einem Kanal belegt ist. Ein Beispiel an dem der ACCESS B10
an eine Speakonbuchse des CD 44 angeschlossen ist, die mit zwei Kanälen belegt ist finden
Sie auf Seite 56.
Für die Anwendung mit ACCESS Lautsprechern empfehlen wir Ihnen grundsätzlich die
Verwendung der Connector Panel der K&F CP-Serie. Falls Sie nicht über diese Anschlussfelder
verfügen, so können Sie die ACCESS Lautsprecher mit Hilfe der nachfolgenden Beispiele aber
auch direkt mit dem Controller verbinden.

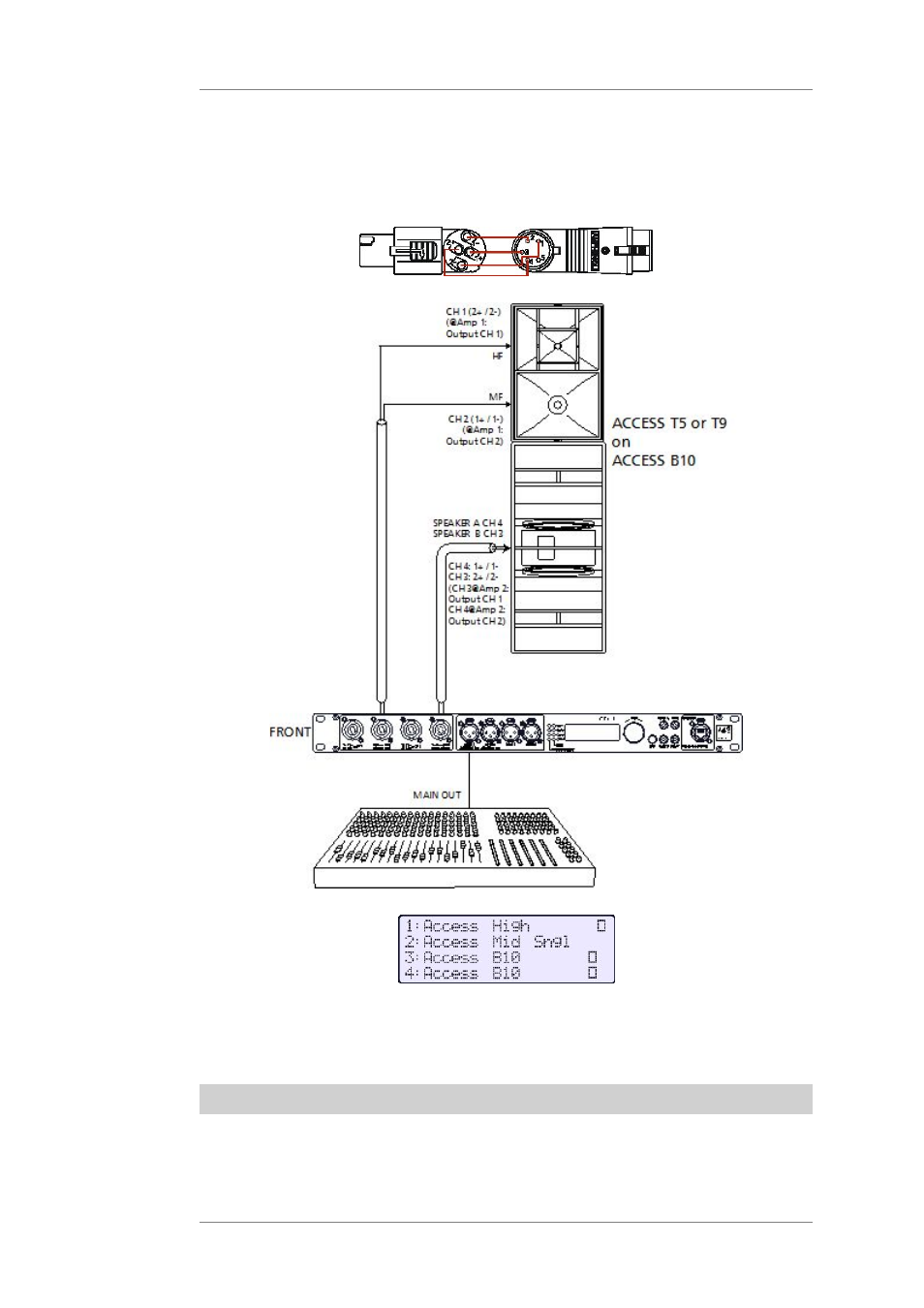

8.4 Routing '1 in 4 out (Linked)' / Setup 'Example 2'
