Seite 13
- B 13 -
Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4
Beisler Nähautomation
B.1
Beschreibung der Maschine

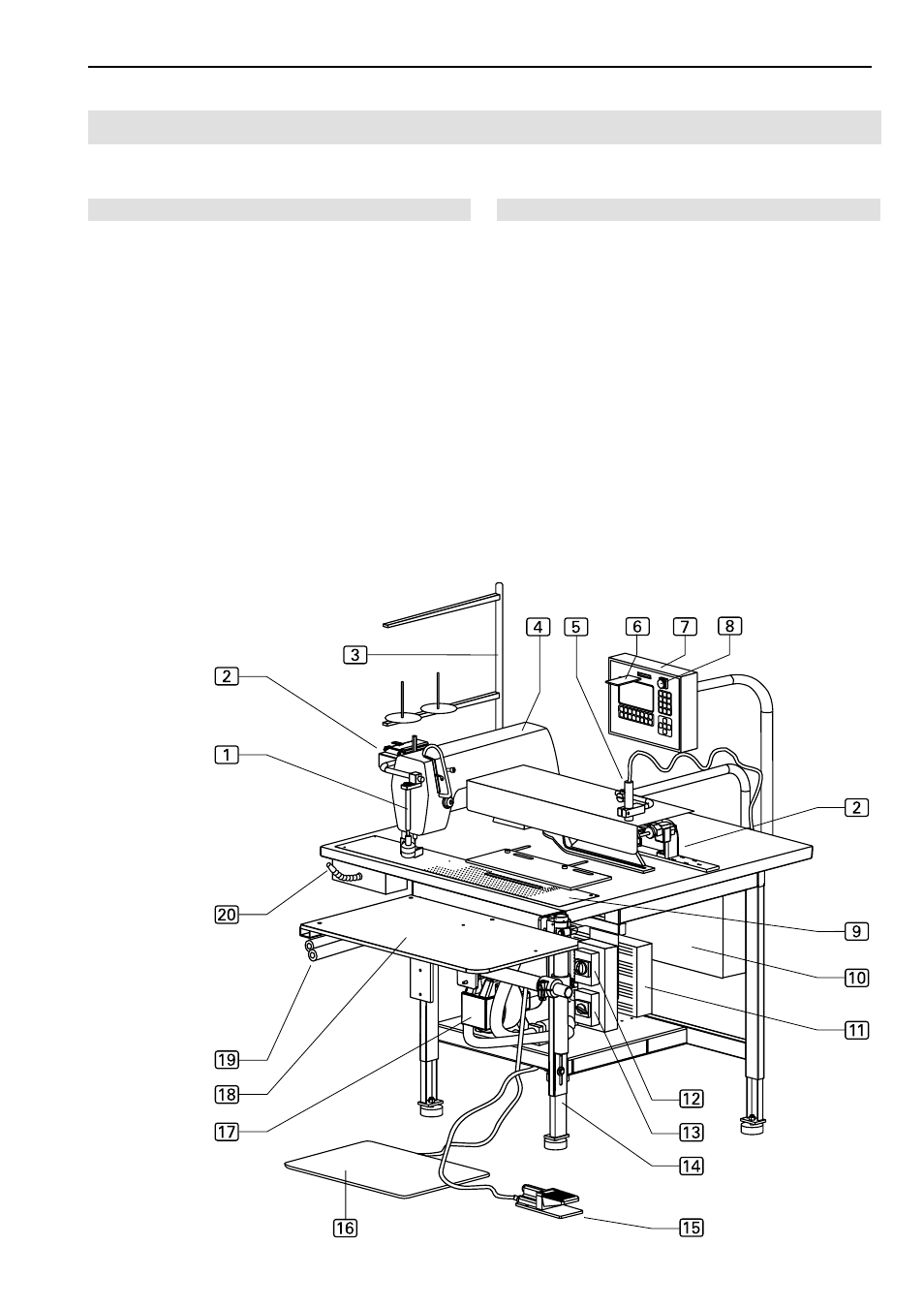

Abb. 1
Not-Schalter
8 Taster Programm-Stop
Stromversorgung
a Schaltkasten
b Nähmotor-Steuerung
c Hauptschalter, Not-Aus-Schalter
Druckluft-/Vakuumversorgung
d Vakuumschalter
h Vakuumpumpe (optional)
k Druckluftvorrichtung
Bedienschalter
f Fußschalter Bündelklammer
g Fußschalter Maschinenablauf
B.1.1 Funktionseinheiten
Alle Funktionseinheiten des KURZNAHT-AUTOMATEN
1911-4 / 1912-4 sind an dem höhenverstellbaren Tisch-
gestell montiert und frei zugänglich.
Transport- und Näheinheit
1 Ausschwenkerstempel
2 Hauptklammer mit Linearschiene
3 Garnständer
4 Nähkopf
5 Richt-Laser
Steuerung
6 Memory-Card
7 Bedienteil
Arbeitstisch
9 Arbeitsplatte mit Gleitblech für das Vakuum
e Höhenverstellbares Tischbein
i Ablagetisch
j Bündelklammer
Abb. 1
