C.5.5 Maschine einrichten
Absteppbreite ändern:

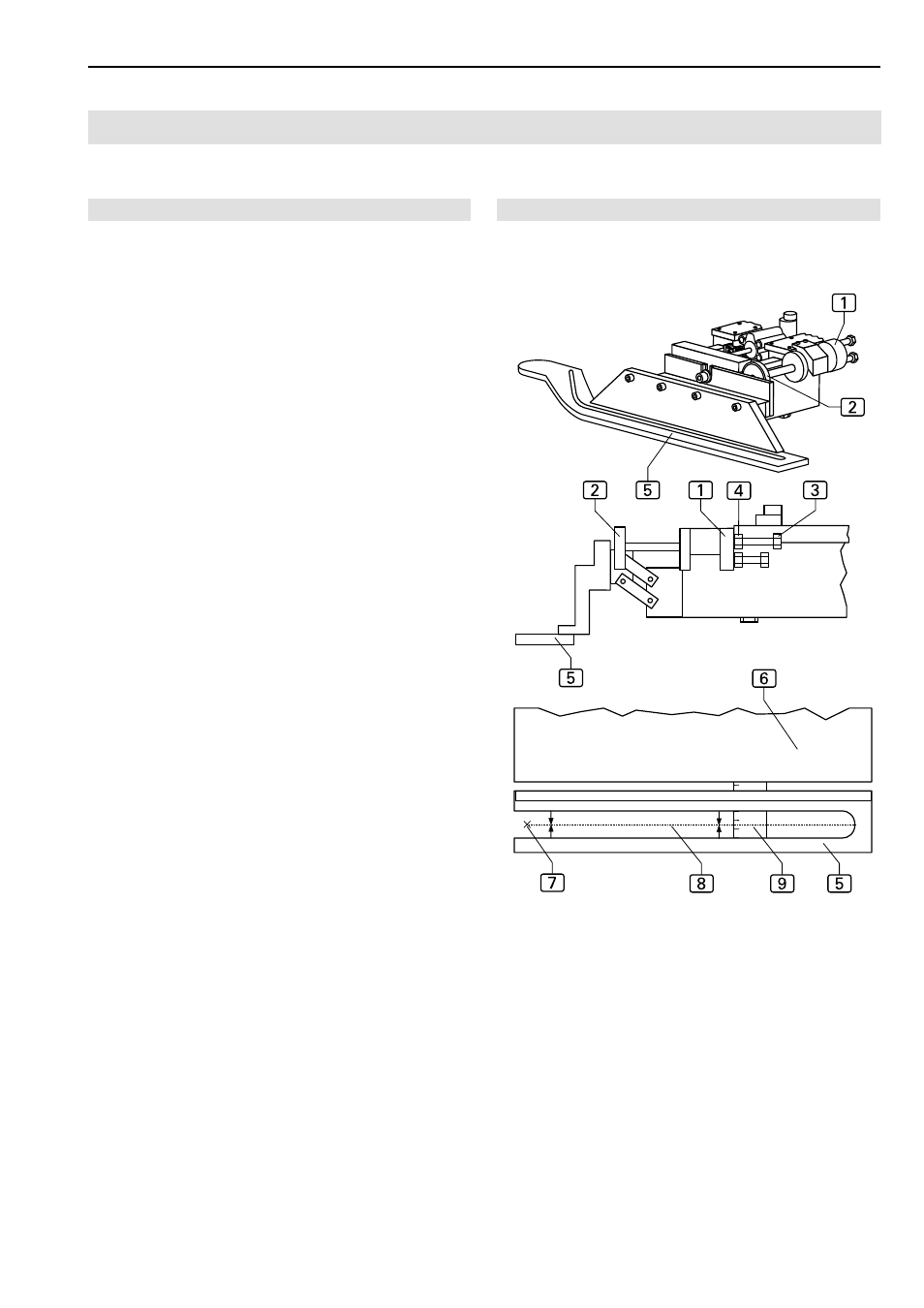

Abb. 15: Die Absteppbreite wird experimentell eingestellt
und kann im Bereich von 29 - 40 mm auf jeden gewünsch-
ten Wert verändert werden. Dazu wird der Anschlag
1
an der rechten Seite der Hauptklammer verändert.
1. Maschine vom Stromnetz nehmen.
2. Am Stellrad
2 die Nummer der Naht, deren Breite ein-
gestellt wird, auswählen.
4. Ein Lineal
9 oder Maßband an den Anschlag 6
anlegen. Die Hauptklammer absenken.
3. Anschlagschraube
3 der ausgewählten Naht auf die
Absteppbreite einstellen. Dazu die Kontermutter
4 lö-
sen, die Anschlagschraube auf die gewünschte Län-
ge verstellen.
Die Absteppbreite so einstellen, dass der Abstand
Anschlag
6 zur Nadel 7 von der Mitte der Ausfrä-
sung
8 der Klammerschiene 5 gemessen wird.
4. Die Kontermutter
4 wieder festziehen und anschlie-
ßend die Absteppbreite am Nähstück überprüfen.
