Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4
- C 34 -
Beisler Nähautomation
1 2 3 4
Abb. 3/4
Abb. 4
Abb. 4
C.3
Inbetriebnahme

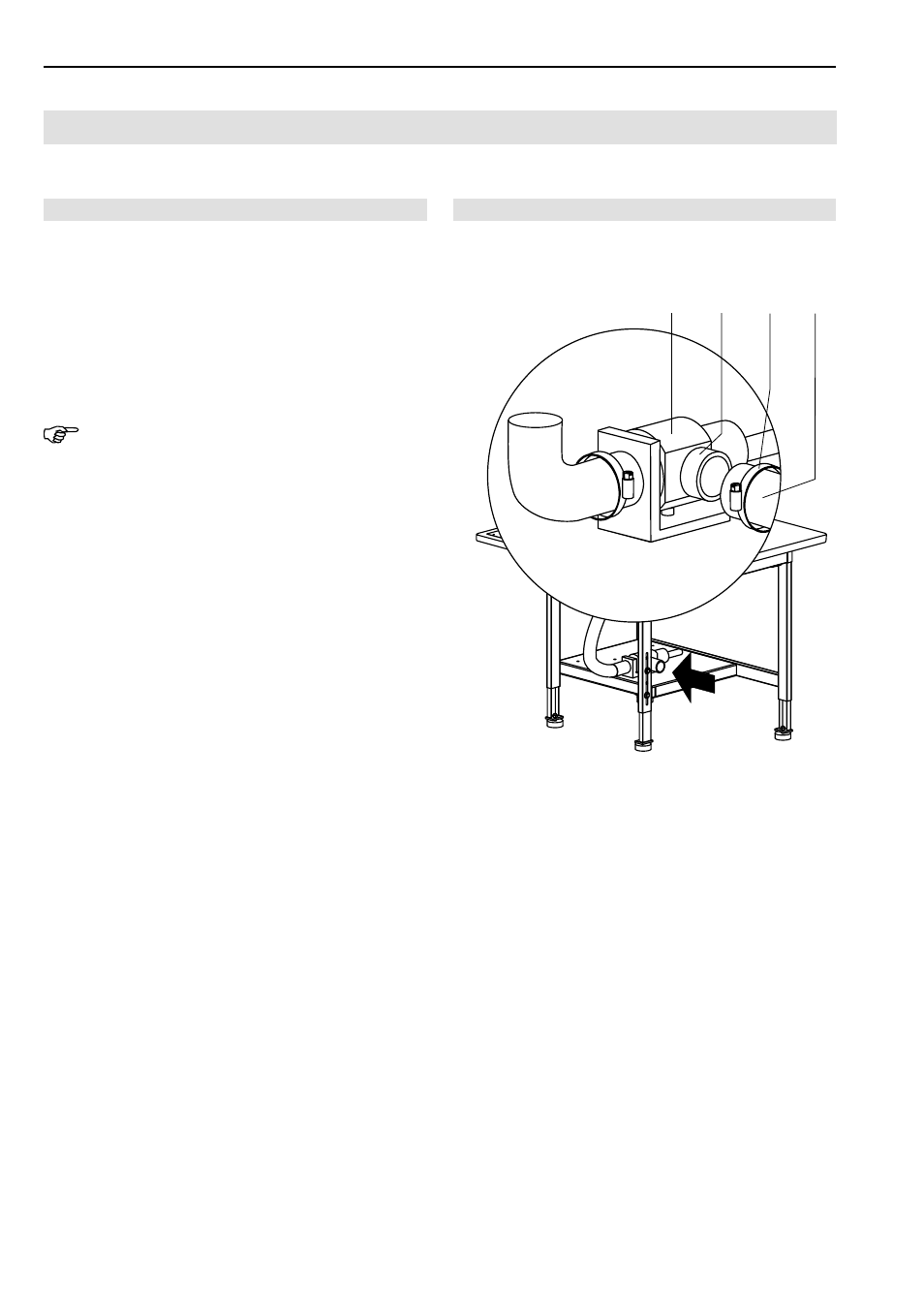

C.3.3 Vakuum anschließen
Ist die Maschine mit der optionalen Vakuumpumpe aus-
gerüstet, sind keinerlei Installationen erforderlich. Das
Vakuumsystem ist betriebsfertig.
Ist die Maschine ohne Vakuumpumpe ausgeliefert wor-
den, muss die bauseitige Vakuumquelle an das Vakuum-
ventil der Maschine angeschlossen werden. Das Vakuum-
ventil befindet sich auf der unteren Ablagefläche des Ar-
beitstisches.
HINWEIS - Benötigte Bauteile!
Die folgenden Bauteile müssen bauseitig bereit gestellt
werden:
•
Ein Vakuumschlauch mit einem Innendurchmesser von
mindestens 1¼ '' oder gegebenenfalls ein Adapter oder
Reduzierstück zur Anpassung des bauseitigen Vaku-
umschlauches auf den Anschlussstutzen (Außendurch-
messer 1¼ '') des Vakuumventils der Maschine.
•
Eine Schlauchschelle mit einem Innendurchmesser von
mindestens 1¼ ''.
1. Bauseitigen Vakuumschlauch
4 auf den Anschluss-
stutzen
2 des Vakuumventils 1 stecken.
2. Vakuumschlauch mit Schlauchschelle
3 befestigen.
3. Bauseitige Vakuumquelle öffnen.
