Instandhaltung – Beisler 1911-4 Benutzerhandbuch
Seite 40
Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4
- C 40 -
Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung
Zahnriemen für Klammertransport tauschen:
1. Maschine vom Stromnetz nehmen.

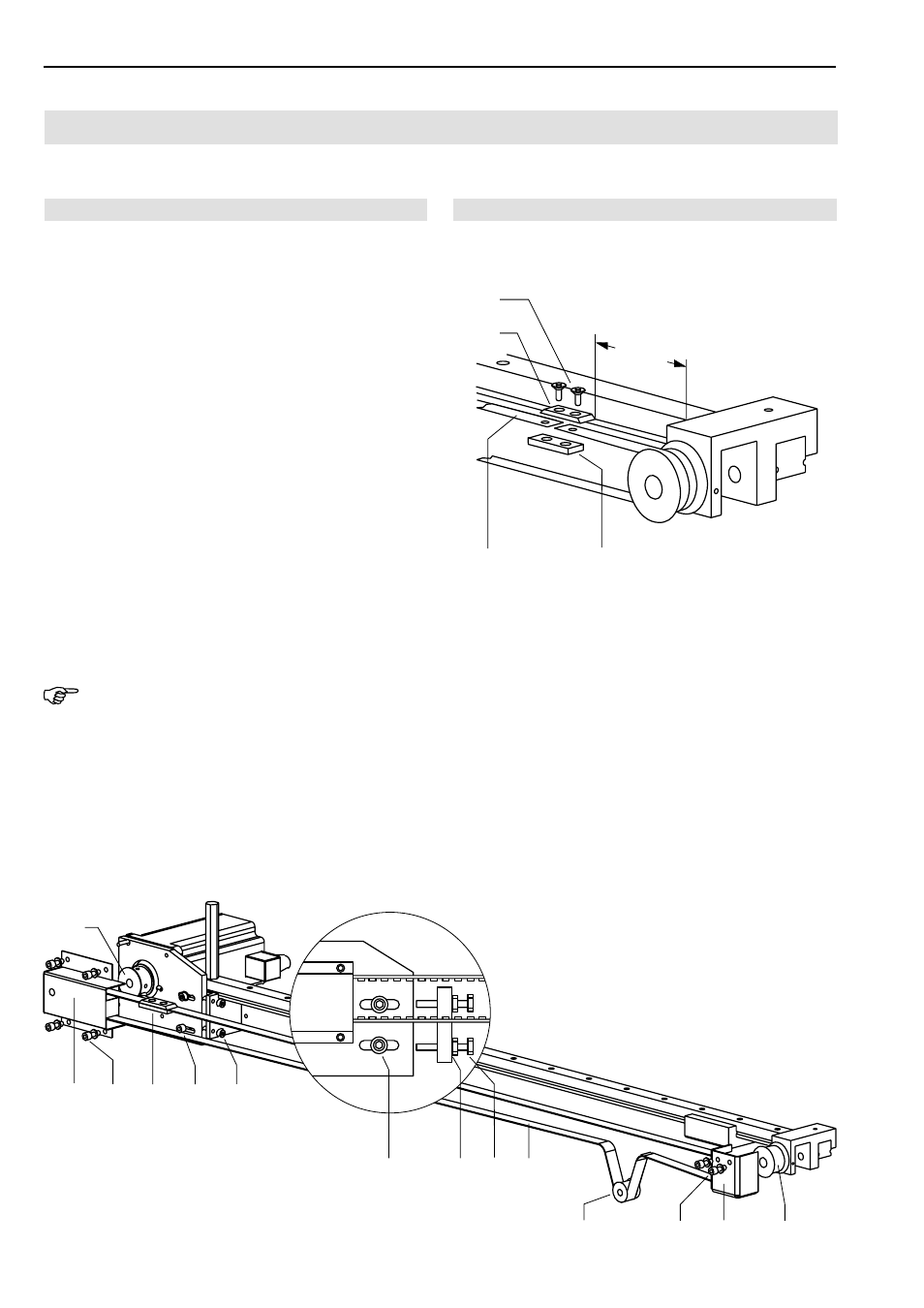

2. Abb. 8: Befestigungsschrauben
3 der Abdeckung 2
der Antriebsrolle herausschrauben und die Abdeckung
abnehmen.
3. Die Abdeckung
b der Gleitrolle abnehmen, dazu die
beiden Befestigungsschrauben
a herausschrauben.
4. Zahnriemen
8 entspannen, dazu die beiden Fixier-
schrauben
5 lösen.
5. Die Kontermuttern
7 der Stellschrauben 6 öffnen
und die beiden Stellschrauben zurückdrehen.
6. Zahnriemen abnehmen und die Verbindungslasche
4
öffnen.
7. Abb. 7: Die beiden Verbindungsschrauben
1 heraus-
schrauben. Oberteil
2 und Gegenstück 4 der Ver-
bindungslasche trennen.
8. Klammer bis zum Anschlag an die linke Endposition
schieben.
9. Abb. 8: Zahnriemen über die Umlenkrolle
9 auf die
Antriebsrolle
1 und die Gleitrolle c legen.
10.Abb. 7: Die Verbindungslasche positionieren und ver-
schrauben.
HINWEIS - Verbindungslasche ausrichten!
Um zu verhindern, dass die Verbindungslasche beim
Klammertransport über die Antriebs- oder Führungsrolle
läuft, muss die Verbindungslasche exakt im Abstand von
60 mm vom rechten Endpunkt des Klammertransportes
positioniert werden.
Abb. 8
Abb. 7/8
Abb. 7
11. Die Enden des Zahnriemens
3 sind mit Bohrungen
versehen. Oberteil und Gegenstück passgenau über
die Bohrungen des Zahnriemens legen und beide Teile
sowie den Zahnriemen durch die Verbindungsschrau-
ben miteinander verbinden.
12.Abb. 8: Zahnriemen spannen, dazu die beiden Stell-
schrauben
6 eindrehen, bis der Zahnriemen sich in
der Mitte der Linearschiene unter spürbarem Gegen-
druck ungefähr 10 mm niederdrücken lässt. Die Kon-
termuttern
7 und die Fixierschrauben 5 festziehen
13.Die beiden Abdeckungen
2 und b anmontieren.
1
2
60 mm
3
4
a
9
b
c
2
1
3 4
6
8
5
5
7 6
