Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4
- C 50 -
Beisler Nähautomation
C.5 Instandhaltung
C.5.5 Maschine einrichten
Platine Schrittmotor einstellen:
Die Platine zur Steuerung von Schrittmotoren ist im Schalt-
kasten eingebaut.
HINWEIS - Maschinenablauf!
Um zu verhindern, dass beim Wiedereinschalten beweg-
liche Maschinenteile kollidieren, sollte vor einem Platinen-
tausch die Maschine manuell in ihre Ausgangsposition zu-
rückgefahren werden.
1. Druck aus dem Druckluftsystem der Maschine nehmen.
Druckluftschlauch der Maschine von der bauseitigen
Druckluftversorgung abkuppeln.
2. Maschinenteile in Ausgangsposition schieben.
VORSICHT - Schäden an Elektroteilen!
Die Schalter der Platine dürfen nicht verstellt werden,
solange an der Maschine Spannung anliegt.
Werden die Schalter unter Spannung verstellt, können
die davon betroffenen Elektroteile beschädigt oder un-
brauchbar werden!
Maschine vom Stromnetz nehmen und gegen verse-
hentlichen Wiederanschluss sichern.
Schalter der Platine einstellen:
1. Die Schrittzahl einstellen:
• an den DIP-Schaltern
1 und 2,
• Micro-Step an den Hakenschaltern
6 und 7.
2. Stromabsenkung am DIP-Schalter
3 einstellen.
3. DIP-Schalter 4 auf ON stellen.
4. Motorphasenstrom einstellen, Drehschalter
5 auf
Position F legen.
5. Versorgungsspannung einschalten. Bei korrekter Ein-
stellung der Platine leuchtet die Bereitschafts-LED 8,
das Bereitschaftsrelais zieht an.

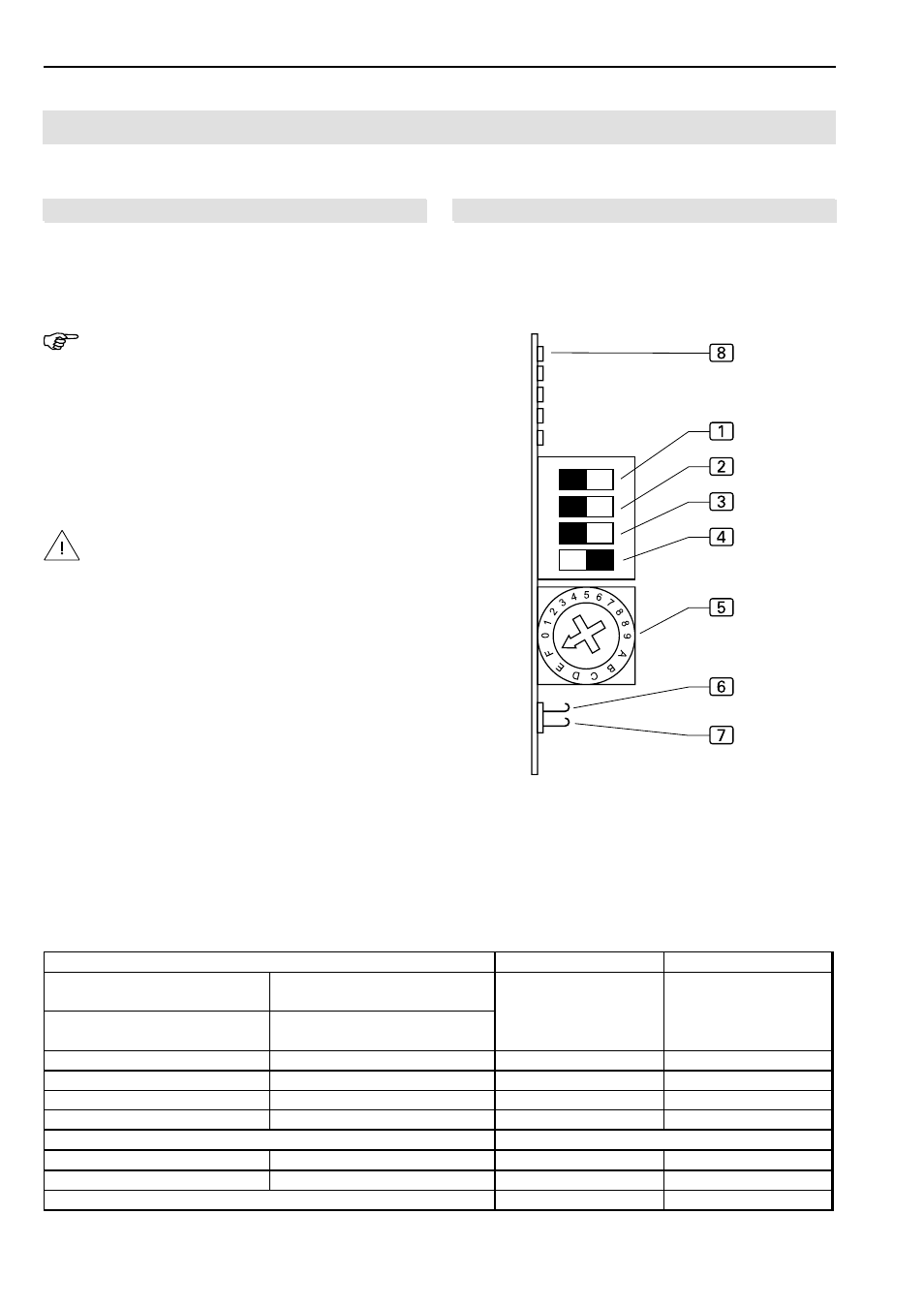

Abb. 19
Abb. 19
DIP-Schalter 1 DIP-Schalter 2
200 2000 ON OFF
400 4000 ON ON
500 5000 OFF ON
1000 100000 OFF OFF
Stellung Drehschalter Phasenstrom DIP-Schalter 3 Stromabsenkung
F 5,50 A OFF ein
ON aus
Micro-Step
Signal 0 = stromlos, Signal 1 = stromführend
Hakenschalter offen
Signal = 0
Hakenschalter geschlossen
Signal = 1
Hakenschalter geschlossen
Signal = 0
Hakenschalter offen
Signal = 1
