Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4
Beisler Nähautomation

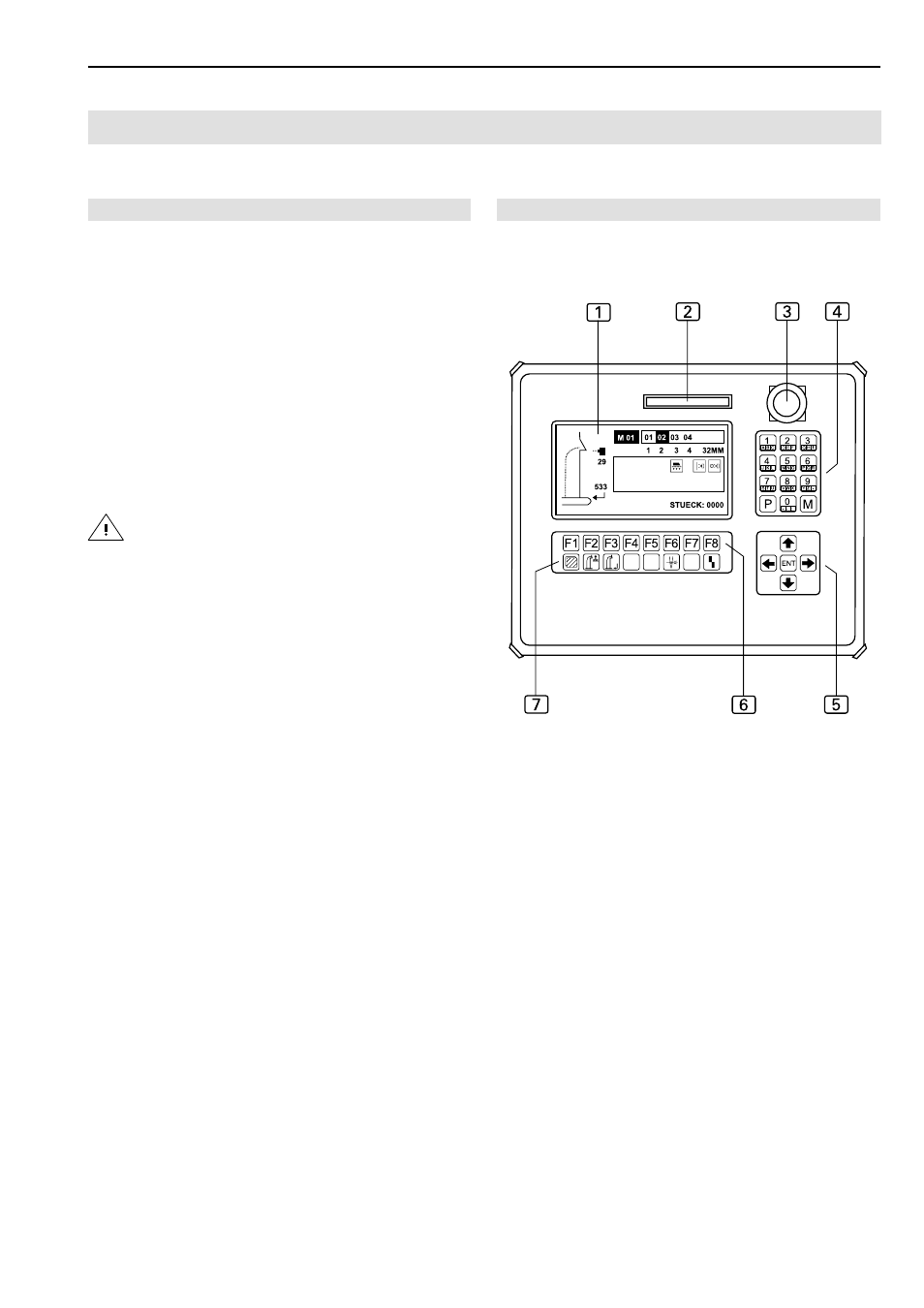

Abb. 1
D.1
Bedienteil
D.1.1 Anzeige- und Tastenfunktionen
1 Display
Am Display werden während des Betriebes der
Maschine die Werte des ausgewählten Nahtpro-
grammes angezeigt. Sind Menüs aufgerufen, wer-
den das Bildzeichen zum Menü oder die entspre-
chenden Parameter der Funktion angezeigt.
2 Steckplatz für Memory-Card
Die Memory-Card ist das Speichermedium für die
Sicherheitskopien aller Daten der Programmsteue-
rung. Programme können auf die Memory-Card
kopiert und gesichert werden und bei Bedarf wie-
der in die Maschinensteuerung geladen werden.
VORSICHT - Datenverlust!
Die Memory-Card benötigt zur Speicherung der Daten
Dauerstrom. Dieser Strom wird durch eine Batterie er-
zeugt. Wird der Stromkreis unterbrochen, entsteht ein
kompletter Datenverlust.
Batterie nicht aus der Memory-Card nehmen!
•
Die Lebensdauer der Batterie beträgt ca. 3 Jahre,
dann muss sie erneuert werden.
3 Taster Programmstop
Wird der Taster während des Maschinenablaufs
gedrückt, werden alle Fahrbewegungen und der
Nähvorgang gestoppt.
4 Nummernblock
Am Nummernblock werden sämtliche veränder-
baren Zahlenwerte eingegeben.
Mit der Taste M werden die gewünschten Naht-
programme aufgerufen. Mit der Taste P werden
Untermenüs aufgerufen, Eingaben bestätigt und
der Programmiermodus verlassen.
5 Alle Pfeiltasten
Mit den Pfeiltasten "Hoch" und "Tief" wird der Cur-
sor (Blinkzeichen) im angewählten Menü zeilen-
weise nach oben bzw. nach unten bewegt.
Mit der Pfeiltaste "Rechts" bzw. "Links" wird im
angewählten Menü mit dem Cursor entweder der
gewünschte Parameter markiert oder falls die Pa-
rameterliste aus mehreren Seiten besteht, vor-
oder zurückgeblättert.
Abb. 1
6 Funktionstasten
Mit den Funktionstasten werden in der angewähl-
ten Ebene die Menüs zum Einstellen oder Ändern
der Maschinenfunktionen aufgerufen.
Zwei Funktionstasten haben in allen anwählbaren
Menüs die gleiche Bedeutung.
Zur vorhergehenden oder Start-Ebene wechseln
und zur nächsten Ebene wechseln:
&
,
Taste
oder drücken
7 Symbolleiste
Die Symbolleiste weist auf die Menüs hin, die über
die Funktionstasten
6 direkt aus der Start-Ebe-
ne aufgerufen werden können.
Bei allen weiteren Menüs werden die jeweils da-
zugehörigen Symbole im Display des Bedienteils
angezeigt.
