- C 43 -
Betriebsanleitung Kurznaht-Automat 1911-4 / 1912-4 Beisler Nähautomation
C.5
Instandhaltung
C.5.4 Instandsetzung
Klammerschiene ein-/ausbauen:
Die Klammerschiene ist zu ersetzen, wenn der Schutz-
belag an der Unterseite der Klammerschiene abgenutzt
ist.
Klammerschiene ausbauen:
1. Hauptklammer anheben.
2. Abb. 10: Befestigungsschraube
1 lösen und etwas
herausdrehen.
3. Klammerschiene
2 nach unten abnehmen.
Klammerschiene einbauen:
1. Klammerschiene
2 in die Aufnahme setzen und bis
zum Anschlag hochschieben. Darauf achten, dass die
Klammerschiene plan an der Aufnahme anliegt.
2. Befestigungsschraube
1 festziehen.

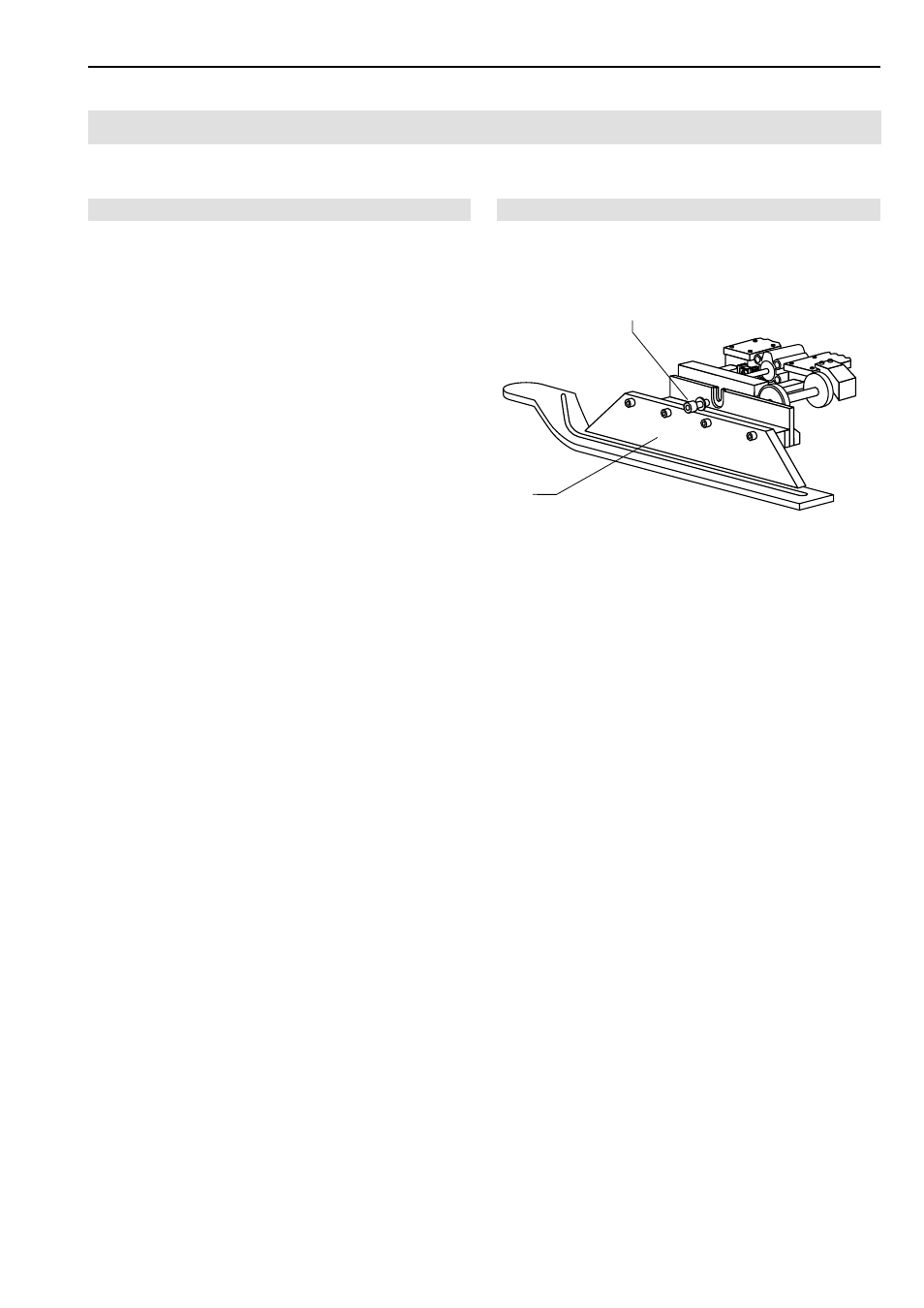

Abb. 10
Abb. 10
1
2
