Überprüfung des durchflussschalters – Hypertherm HSD130 Remote High Frequency Console Benutzerhandbuch
Seite 135
WARTUNG
HySpeed HSD130 RHF
Betriebsanleitung
5-25
041938
D67
3. Stromzufuhr auf EIN stellen und eine zweite Person den Stromknopf drücken und festhalten lassen, um den
Durchfluss-Zeitablauffehler außer Kraft zu setzen. Kühlmittel 45 Sekunden fließen lassen und dann Stromzufuhr aus
AUS stellen.
4. Kühlmittelmenge im Behälter messen. Sie sollte ungefähr 4 Liter betragen. Sind es weniger als 3 Liter, kann eine
Verengung im Kühlmittelsystem oder ein Problem mit der Pumpe vorliegen.
5. Ist der Durchfluss 2,3 l/min oder mehr, Durchflussschalter auf Kontaktschluss an J11 prüfen (blaue und weiße
Drähte). Die Drähte sollten kurzgeschlossen sein. Die LED-Leuchte am Durchflussschalter sollte leuchten, wenn die
Pumpe läuft und der Durchfluss bei > 2,3 l/min liegt.

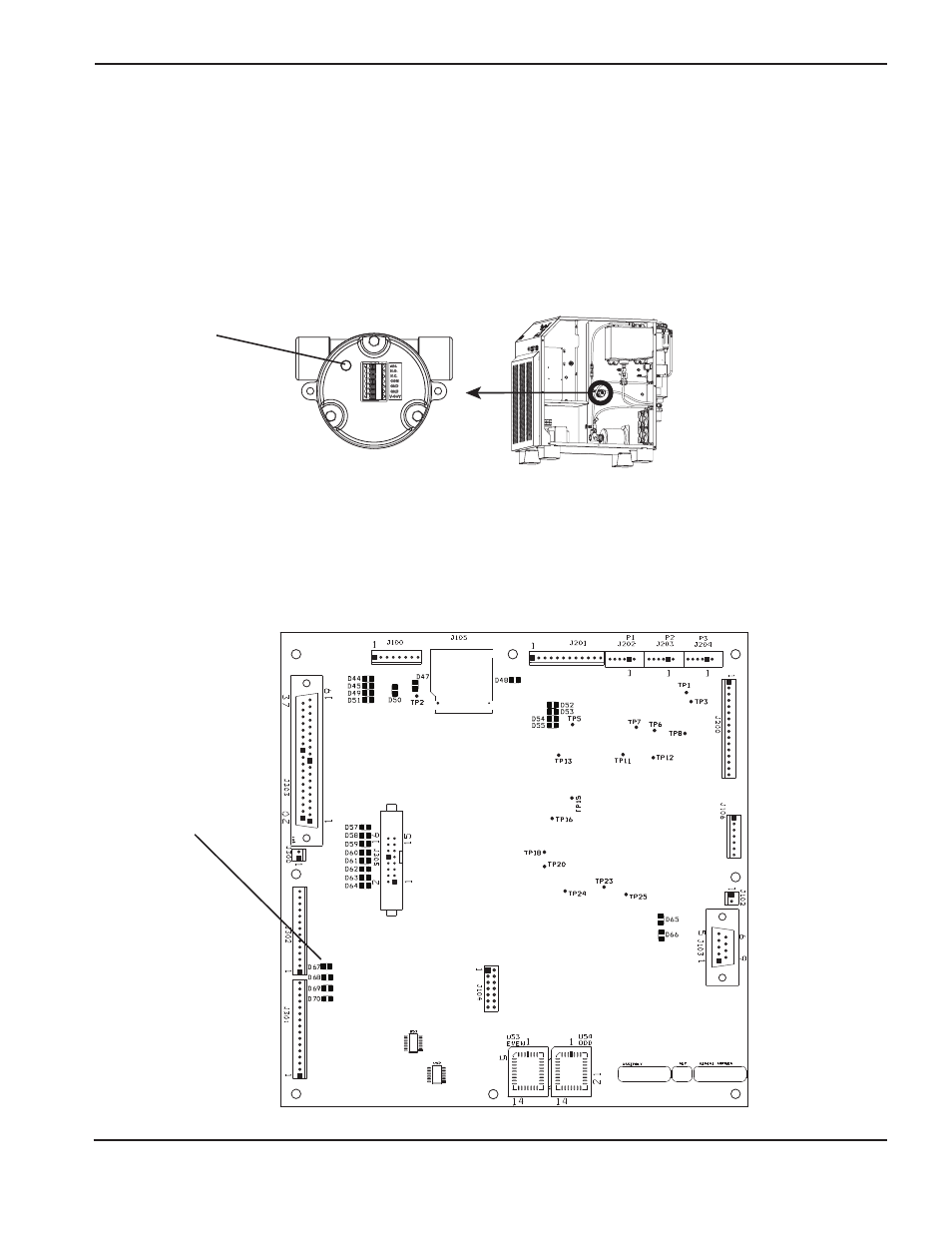

Überprüfung des Durchflussschalters
6. Rücklaufschlauch wieder am Kühlmitteltank anschließen und Stromzufuhr auf EIN stellen. Eine zweite Person den
Stromknopf drücken und festhalten lassen, um den Durchfluss-Zeitablauffehler außer Kraft zu setzen.
7. Leuchtet die LED-Leuchte am Durchflussschalter, sollte D67 auf der Steuerbaukarte (PCB4) ebenso leuchten.
LED-Leuchte
