3-36 HySpeed HSD130 RHF Betriebsanleitung
INBETRIEBNAHME

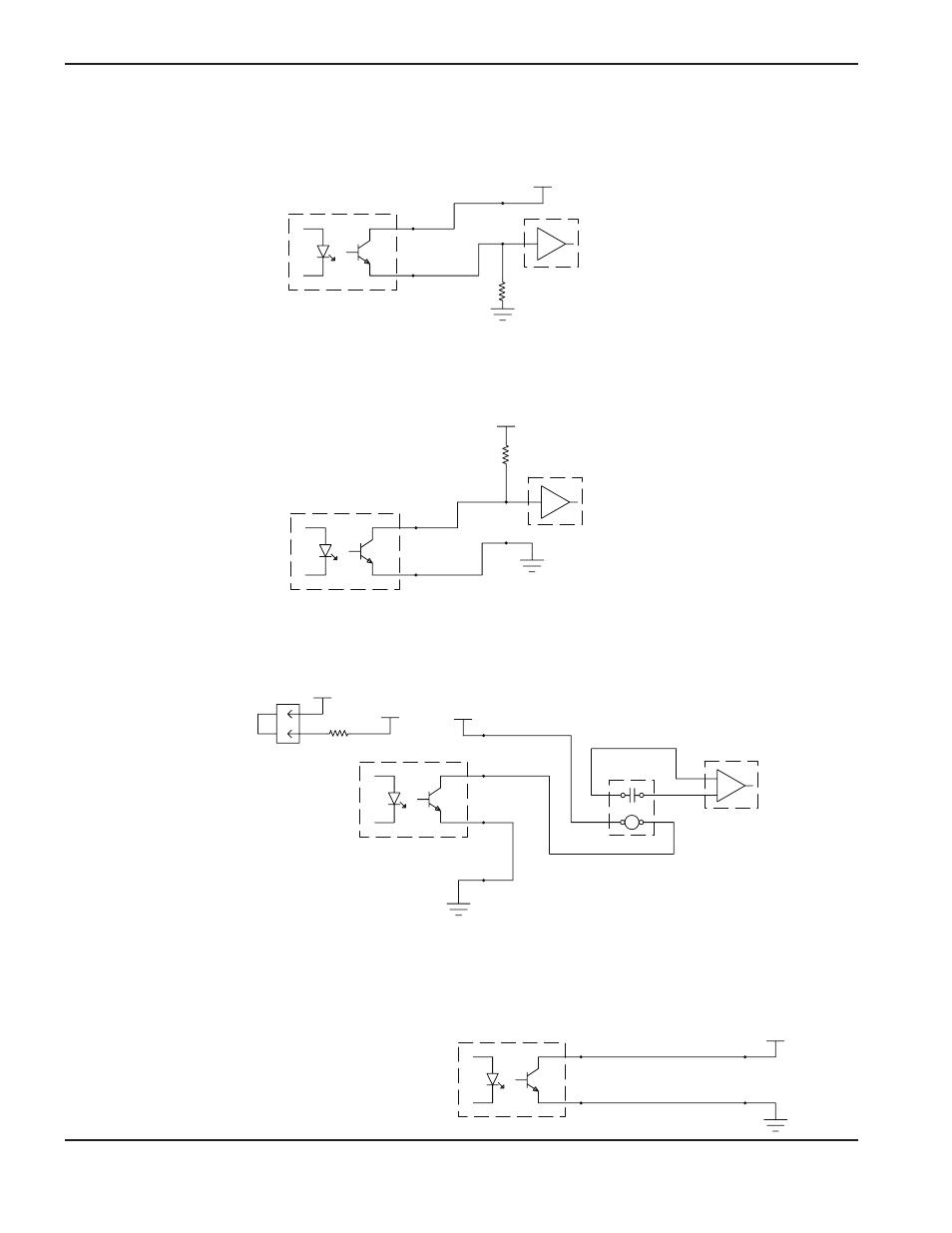

Beispiele für Ausgangsschaltkreise
1. Logische Schnittstelle, active-high
2. Logische Schnittstelle, active-low
3. Relais-Schnittstelle
4. Diese Konfiguration nicht verwenden. Sonst erlischt die Gewährleistung.
hochohmig (≤10mA)
10K
(optional)
CNC/PLC
5VDC-24VDC
C
HSD
E
+
-
HSD
C
E
+
-
5VDC-24VDC
hochohmig (≤10mA)
CNC/PLC
10K
(optional)
CNC/PLC
CNC +24V
+24VDC CNC +24V
HSD
C
E
+
-
Stromschutzleiter
Externes Relais 24VDC
Niederleistungsspule
≤10mA oder ≥2400 Ω
Hochstrom-Kontaktschluss-
Eingänge (AC oder DC)
°t
jede Spannung
Gewährleistung
erlisc
ht.
HSD
Drahtbrücke
108056
installieren.
J300
C
E
+
-
an 1x4
