WARTUNG
HySpeed HSD130 RHF Betriebsanleitung 5-27
041938

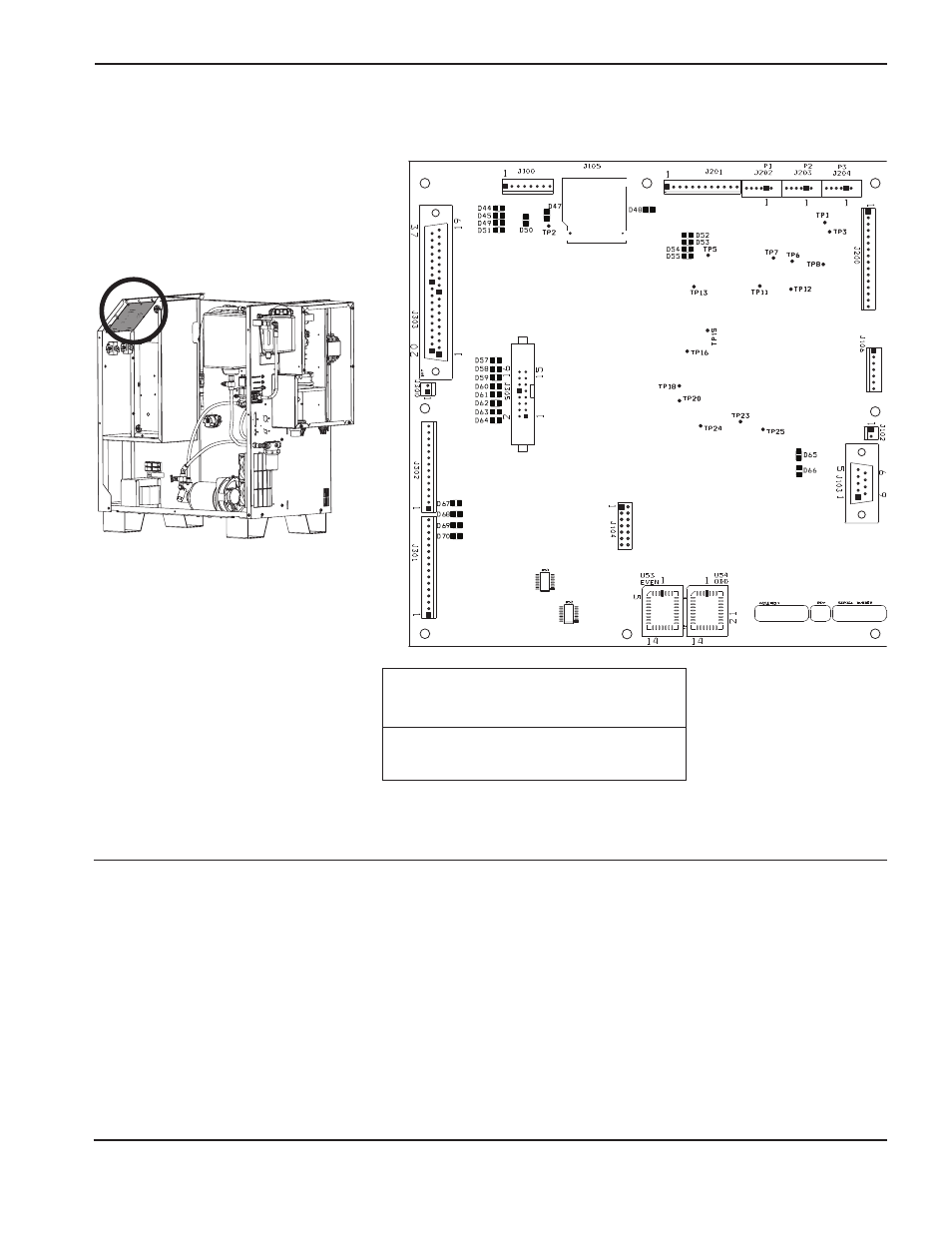

PCB4: Stromquellen-Steuer-Baukarte
Firmwareliste für die Steuerungs-PCB4
T eil Teil-Nr.
U53 081118 GERADE
U54 081118 UNGERADE
PCB4 LED-Liste
LED Beschreibung Farbe LED Beschreibung Farbe
D44 Eingabe Plasmastart Grün D59 Ausgabe Anhalten Grün
D45 Eingabe Kantenstrom Grün D60 Ausgabe Pilotlichtbogen aktiviert Grün
D47 + 5 VDC Grün D61 Hochfrequenz aktiviert Grün
D48 Kühlmitteltemperatur Grün D62 Pumpe aktiviert Grün
D49 Eingabe Zünden anhalten Grün D63 Schaltschütz aktiviert Grün
D50 + 3,3 VDC Grün D64 SVA-Antrieb Grün
D51 Eingabe Lochstechen abgeschlossen Grün D65 CAN Übertragen Grün
D52 Chopper-Temperatur Grün D66 CAN Empfangen Grün
D53 Temperatur der Magnetventile Grün D67 Durchflussschalter Grün
D54 Chopper-Temperatur 2 Grün D68 Werkstückkabel (Übertragung) Grün
D55 Temperatur der Magnetventile 2 Grün D69 Phasenverlust Grün
D57 Ausgabe Bewegung Grün D70 Überdruck (wird nicht verwendet) Grün
D58 Ausgabe Fehler beim Herunterfahren Grün
