WARTUNG
5-36
HySpeed HSD130 RHF
Betriebsanleitung
Fehlerbeseitigung bei Fehlercodes 103 und 107 wegen zu hohen Stroms
1. Überprüfen, ob der Stromsensor (CS1 oder CS2) und die Kabel nicht beschädigt sind.
2. CS1 und CS2 auswechseln, um festzustellen, ob der Fehlercode die Kanäle wechselt. Fehlerhaften Sensor
austauschen, wenn der Kanal wechselt.
3. Überspannungs-Kondensator ansehen, um sicherzustellen, der er nicht kurzgeschlossen ist. PCB6 austauschen,
wenn er offen ist.
4. Auf Kurzschlüsse zwischen Werkstück und Negativ prüfen. Der Widerstand zwischen Negativ und Werkstück sollte
etwa 100 kΩ betragen. Der Widerstand schwankt, wenn ein Spannungsteiler für die Höhensteuerungsanlage
vorhanden ist.

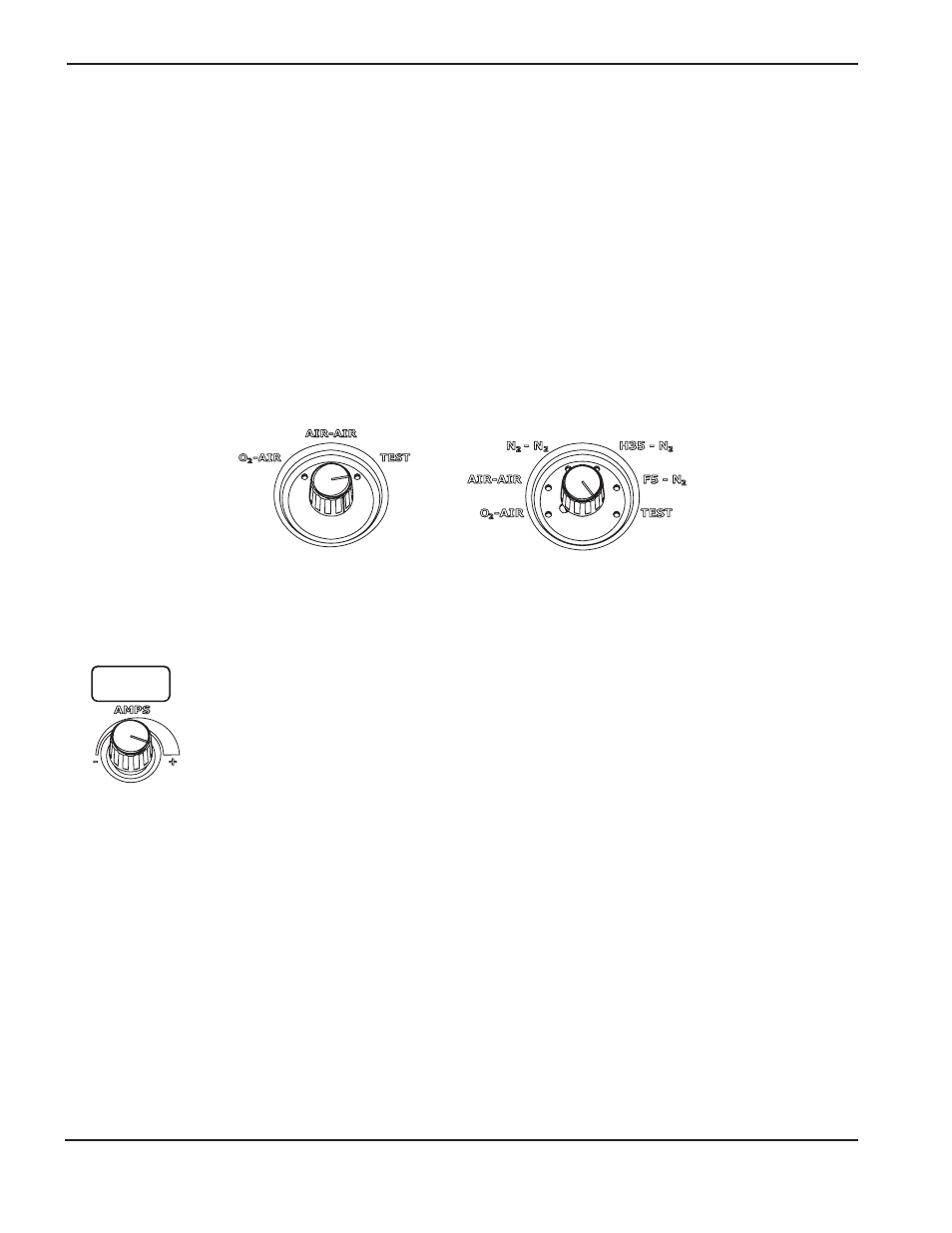

Stromquellen-
Wahlknopf
Fuel-gas console
selection knob
Test 2 – unter Verwendung der TEST-Stellung am Prozesswahlknopf
1. Prozesswahlknopf auf TEST stellen.
2. Der Schaltschütz schließt und die Leerlaufspannung (Uoc) für den Chopper erscheint auf der AMPS-(Ampere)-
Anzeige.
3. Die Leerlaufspannung beträgt 311 VDC. Die AMPS-(Ampere)-Anzeige zeigt ca. 280 VDC für Leerlaufspannung an,
basierend darauf, wo die Messung genommen wird.
Anmerkung: Während die Anlage schneidet, kann der AMPS-(Ampere)-Knopf jederzeit gedrückt werden, damit
die tatsächliche Spannung beim Schneiden angezeigt wird. Die Aktualisierungsgeschwindigkeit ist
niedrig, aber man kann den Wert mit dem Höhensteuerungs-Sollwert vergleichen.
