HySpeed HSD130 RHF Betriebsanleitung 3-27
INBETRIEBNAHME

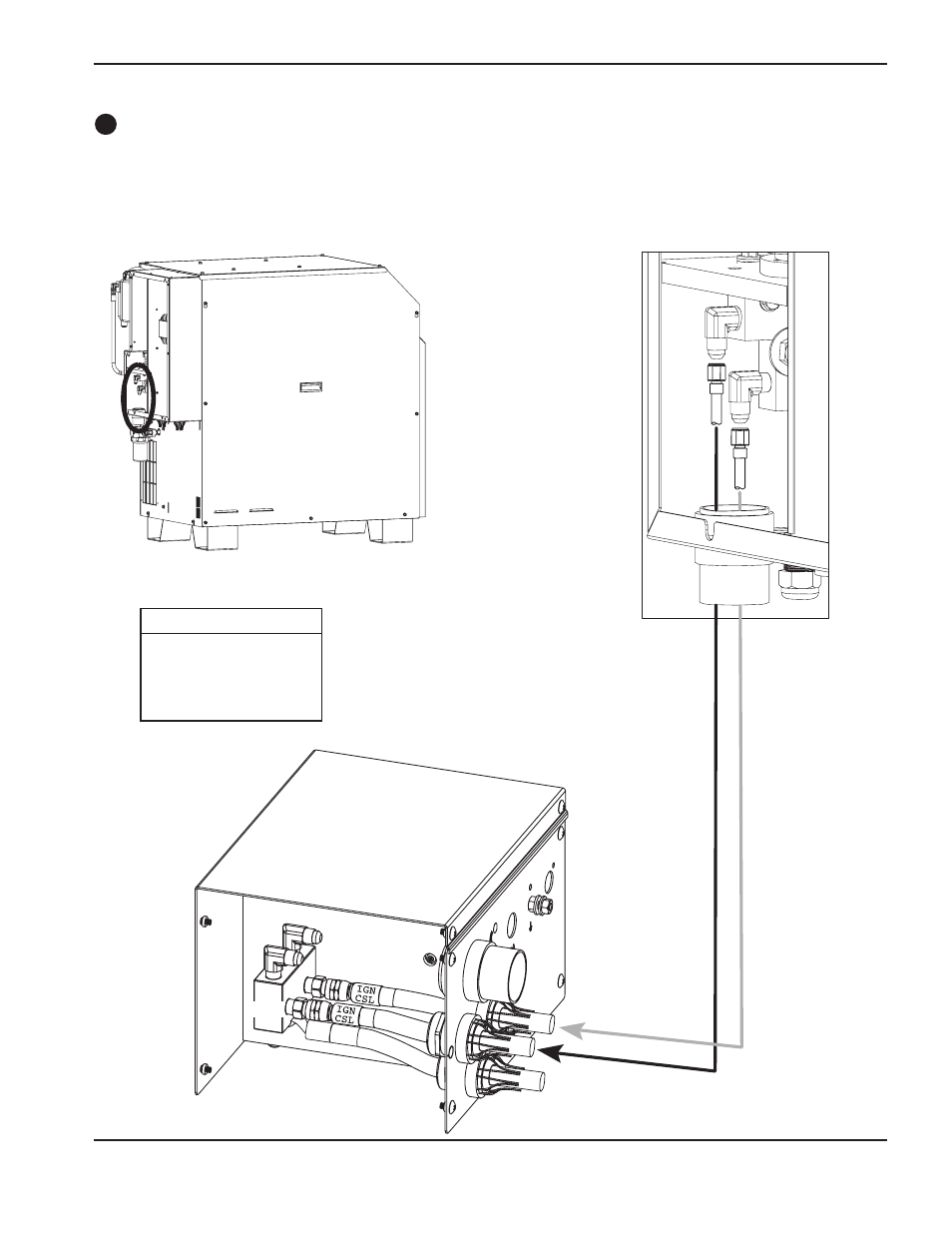

Zündkonsolen-Kühlmittelschläuche 5
Rot
Rot
Teile-Nr. Länge
228157 7.5 m (25 ft)
228158 15 m (50 ft)
228159 23 m (75 ft)
228160 30.5 m (100 ft)
228161 38 m (125 ft)
Grün
Anmerkung: Vor der Verlegung der Kühlmittelschläuche ist die Schlauchausrichtung zu überprüfen. Die
Anschlussstücke sind am Zündkonsolenende und am Stromquellenende eines jeden Schlauches
unterschiedlich. Der Aufkleber mit der Beschriftung IGN CSL am Ende eines jeden Schlauches
zeigt an, dass dies das Ende ist, welches an die Zündkonsole anzuschließen ist.
