HySpeed HSD130 RHF Betriebsanleitung 3-17
INBETRIEBNAHME
Brennermontage und Ausrichtung
D
Montage des Brenners

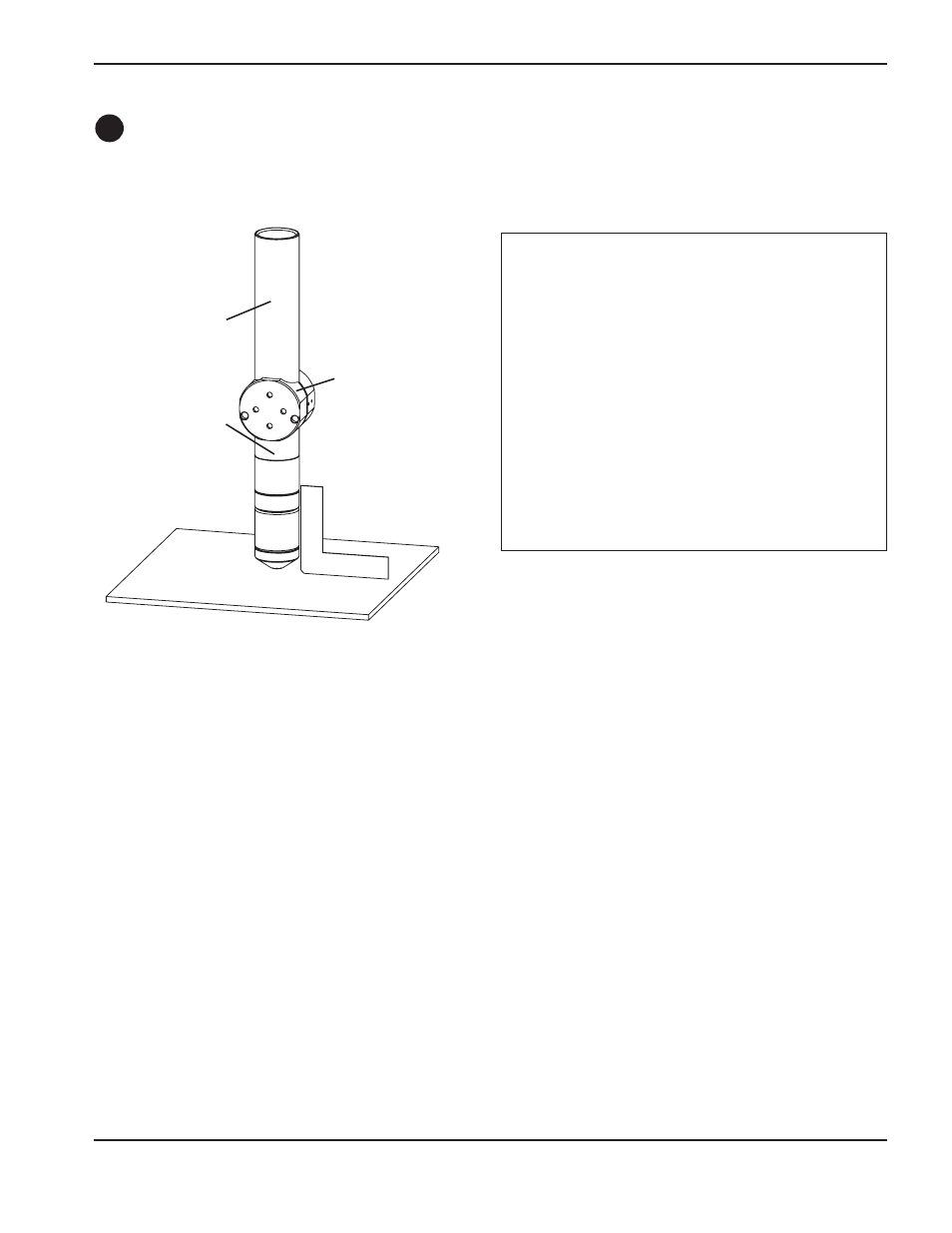

Brennerausrichtung
Um den Brenner rechtwinklig zum Werkstück auszurichten, ist ein Winkel zu verwenden. Siehe Abbildung oben.
Siehe auch Installation der Verschleißteile in Abschnitt 4 zur Installation der Verschleißteile im Brenner.
Erfordernisse für die Brennerhöhenverstellung
Die Anlage erfordert eine qualitative hochwertige, motorisierte Brennerhöhenverstellung mit genügend Vorschub, um alle
Erfordernisse hinsichtlich der Schneiddicke erfüllen zu können. Die Brennerhöhenverstellung muss einen vertikalen
Vorschub von 203 mm bieten. Die Einheit sollte dazu in der Lage sein, eine konstante Geschwindigkeit von bis zu
5080 mm/min mit Direktbremsung aufrecht zu erhalten. Eine Einheit, die durch den Stoppunkt hindurch abdriftet, ist
nicht akzeptabel.
Installation
1. Brenner (mit angebrachtem Brennerschlauchpaket)
in der Brennerhalterung installieren.
2. Brenner unterhalb der Montageklammer
positionieren, damit die Klammer den unteren Teil
des Brennerschafts umfasst, jedoch den
Brennerkörper nicht berührt.
3. Sicherungsschrauben festziehen.
Anmerkung: Die Klammer sollte so weit unten
wie möglich am Brennerschaft
angebracht sein, um die Vibration
an der Brennerspitze minimal zu
halten.
Unterer Brennerschaft
Brennermontageklammer
(vom Kunden beigestellt)
Oberer Brennerschaft
