WARTUNG
5-40
HySpeed HSD130 RHF
Betriebsanleitung
TO WORK
TO NOZZLE
J3
J4
TO WORK
TO NOZZLE
J3
J4

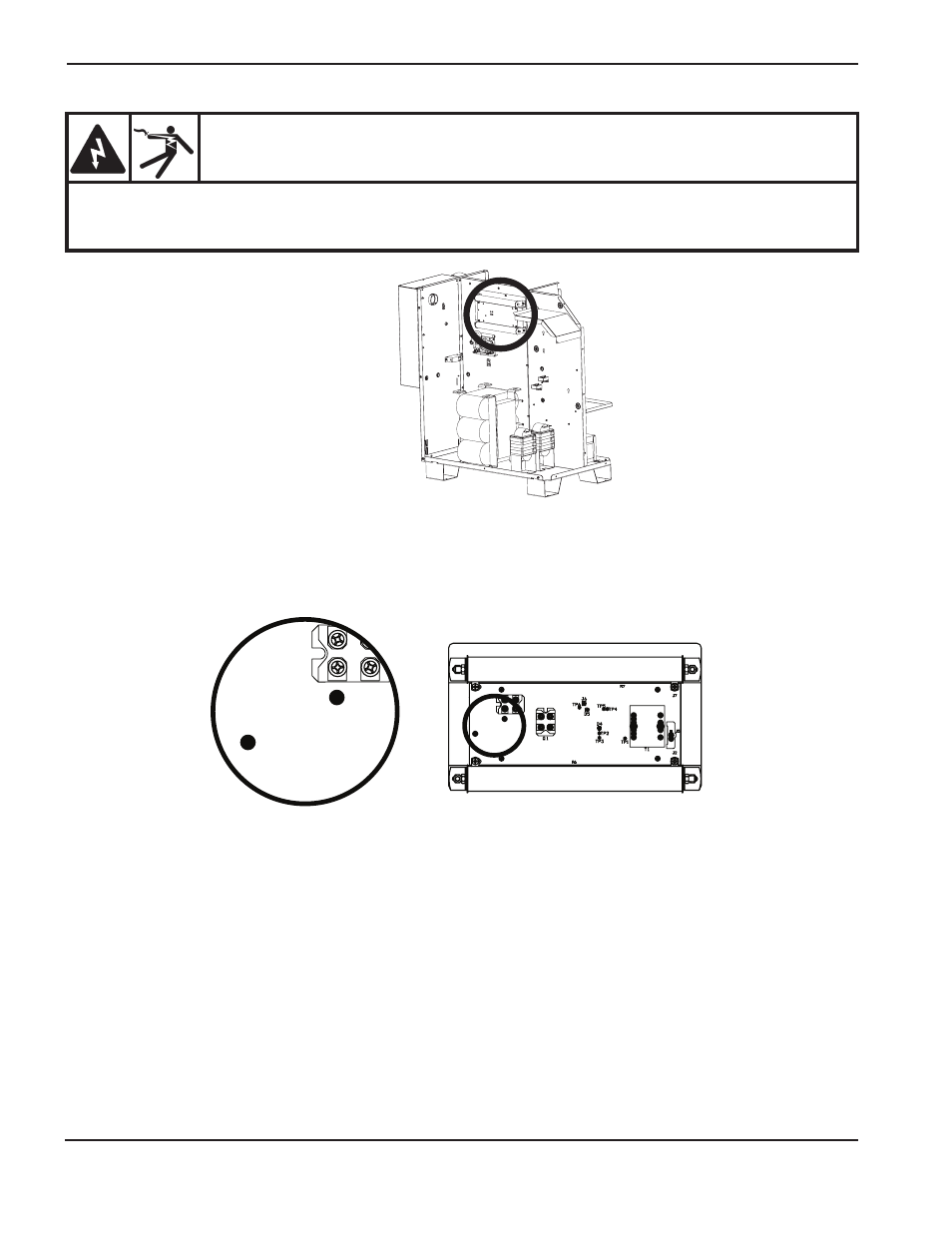

Brennerleitungstest
1. Jegliche Stromzufuhr zur Anlage AUSSCHALTEN.
2. Pilotlichtbogen-Steuerung aufsuchen.
3. Provisorische Drahtbrücke zwischen J4 (Werkstück) und J3 (Düse) auf der Startschaltkreis-PCB1 anbringen.
4. Den Ohmwert zwischen Düse und Platte messen. Die Anzeige sollte weniger als 3 Ω betragen. Eine Messung von
mehr als 3 Ω zeigt an, dass es eine fehlerhafte Verbindung zwischen Brenner und Zündkonsole oder zwischen
Zündkonsole und Stromquelle gibt.
5. Nachprüfen, ob der Pilotlichtbogendraht der Brennerleitung beschädigt ist. Ist er beschädigt, Leitung austauschen.
Ist er nicht beschädigt, Brennerkopf austauschen.
GEFAHR
GEFAHR FÜR ELEKTRISCHEN SCHLAG: Bei der Wartung von Stromquellen ist äußerste Vorsicht
geboten, wenn diese angeschlossen und die Abdeckungen entfernt sind. Dangerous voltages exist
within the power supply which could cause injury or death.
