HySpeed HSD130 RHF Betriebsanleitung 3-11
INBETRIEBNAHME

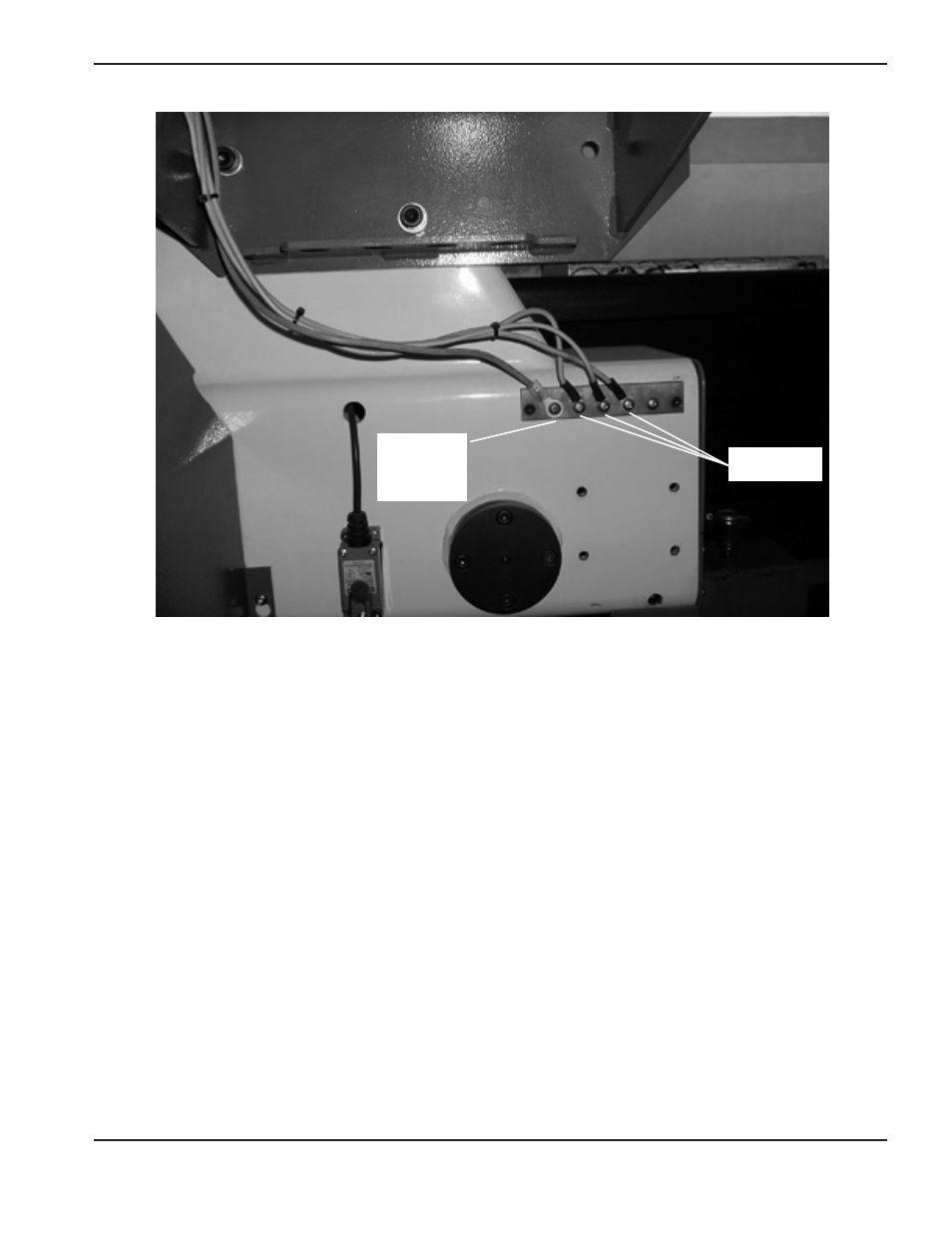

Beispiel für eine gute Erdungsschiene der Brücke. Sie ist an die Brücke, nahe dem Motor,
angeschraubt. Alle einzelnen Erdungskabel von den Komponenten, die auf der Brücke montiert sind,
gehen zur Sammelschiene, mit Ausnahme derjenigen, die von der RHF-Konsole* und dem
Brennerhalter kommen. Ein einzelnes schweres Kabel geht dann von der Erdungsschiene der Brücke
zur am Tisch angeschraubten Erdungsschiene.
* Betrifft Anlagen, bei denen eine entfernte Hochfrequenzkonsole (RHF) eingesetzt wird.
Komponenten-
Erdungskabel
Kabel zur
durchlaufenden
Erdleitung am
Schneidtisch
