WARTUNG
HySpeed HSD130 RHF
Betriebsanleitung
5-37
Test 3 – unter Verwendung eines Messgerätes zur Messung der Leerlaufspannung (Uoc)
J6.3
(WERKSTÜCK)
J6.2
(NEGATIV)
1. Am besten werden Zangen-Prüfleitungen verwendet, um Hände und Messgerät außerhalb der Stromquelle zu halten.

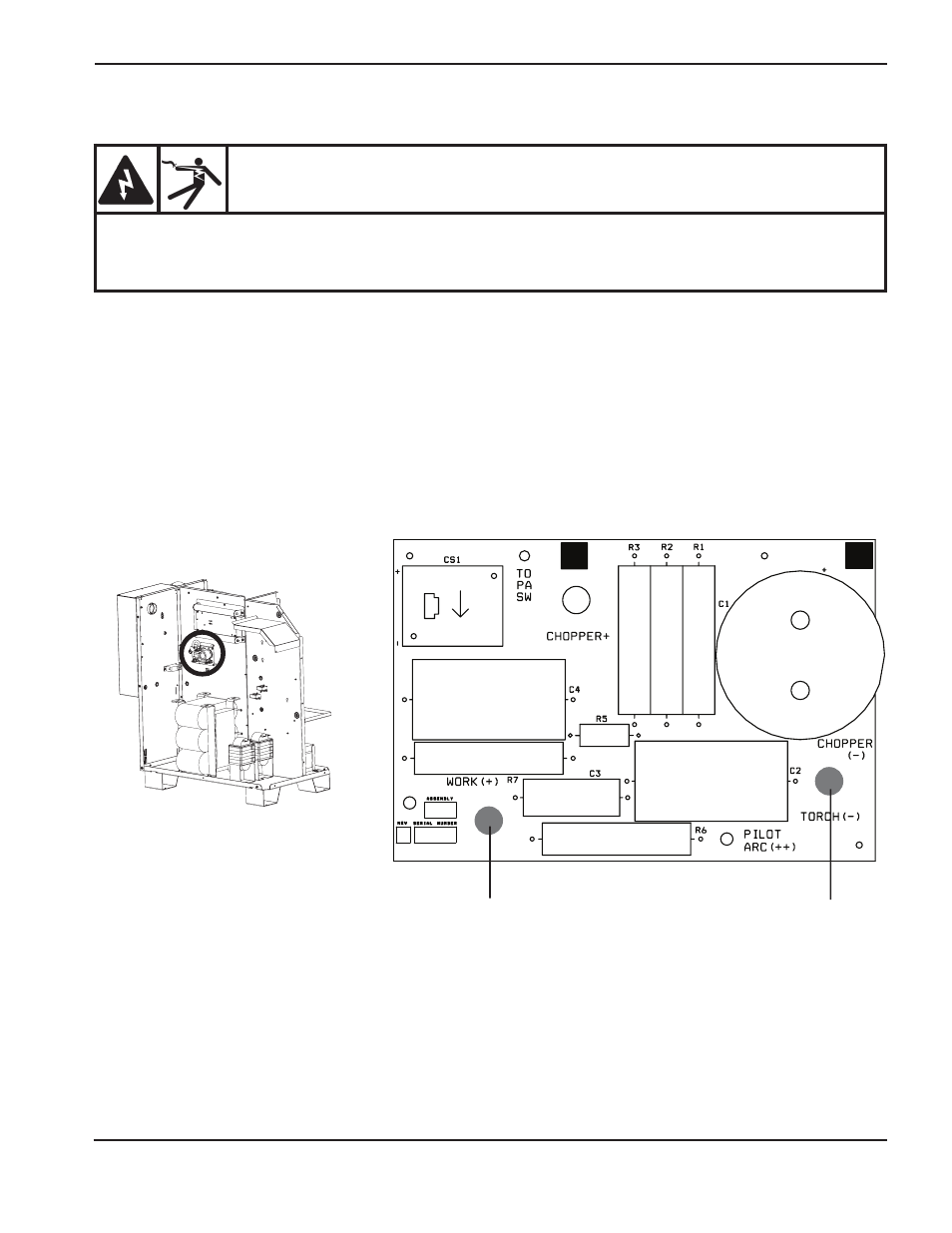

Messgerät an J6.3 (WERKSTÜCK) und J6.2 (NEGATIV) auf der E/A-Baukarte (PCB6) anschließen.
2. Anlage auf EIN stellen.
3. Der automatische Chopper-Test beginnt, sobald der Durchspülvorgang startet. Man hört, wie sich der
Hauptschaltschütz schließt, und 0 bis 5 Sekunden später sollte das Messgerät 311 VDC anzeigen. Dies ist die
Leerlaufspannung für Kanal 1. Die Spannung beginnt sich zu 0 VDC hin zu verringern und erhöht sich dann wieder
auf 311 VDC. Der zweite Wert stellt die Leerlaufspannung für Kanal 2 dar.
GEFAHR
GEFAHR FÜR ELEKTRISCHEN SCHLAG: Die Anlage schließt den Schaltschütz und führt der E/A-
Baukarte (PCB6) Spannung zu, ohne den Einsatz seitens eines Technikers. Mitunter sind tödliche
Spannungen von mehr als 300 VDC beim Hochfahren vorhanden.
