HySpeed HSD130 RHF
Betriebsanleitung
3-35
INBETRIEBNAHME

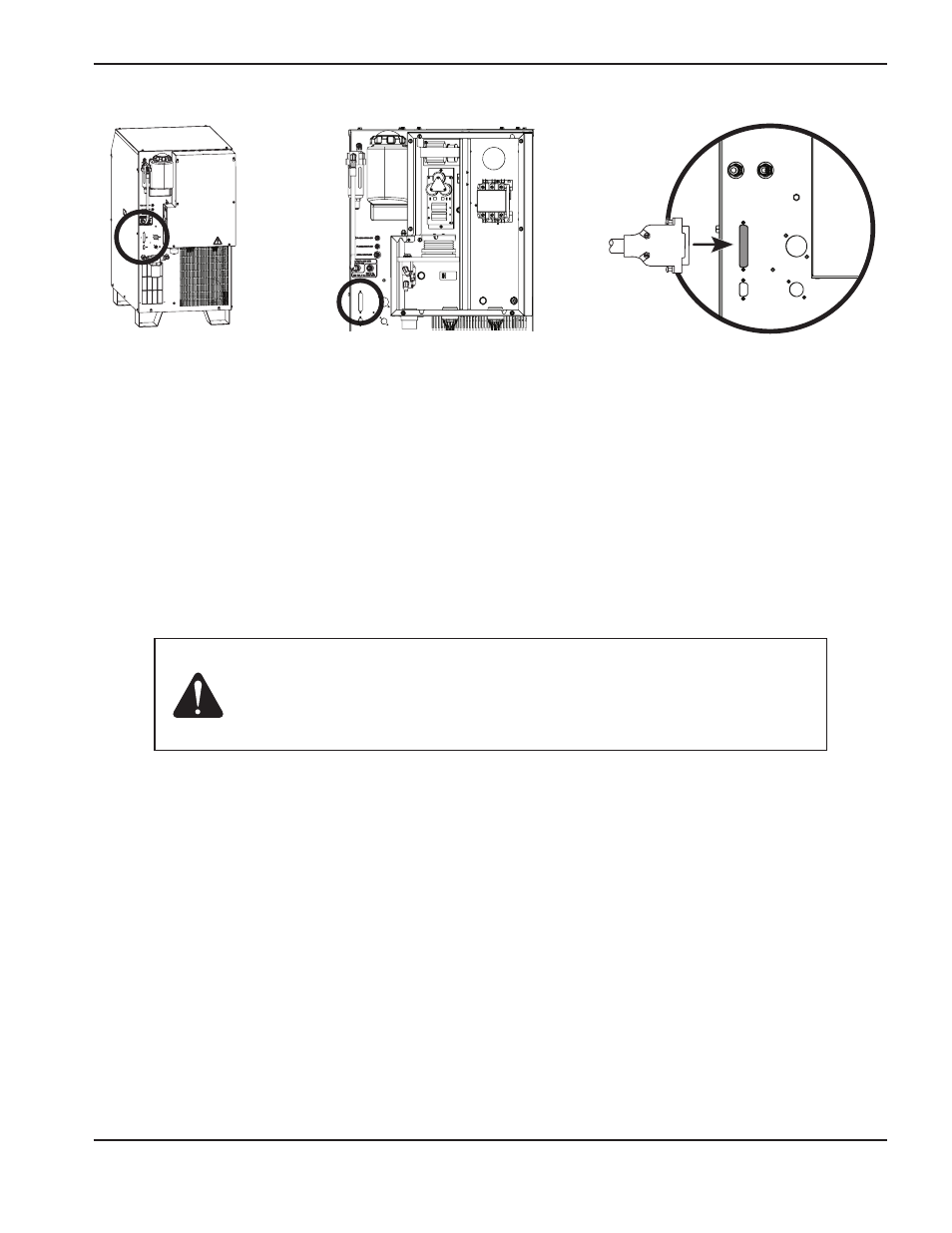

Anmerkungen zur Liste über den Verlauf des CNC-Schnittstellenkabels
Anmerkung 1.
Eingänge sind Relaisspulen. Sie benötigen 24 VDC bei 8,3 mA oder einen lastlos schaltenden
Kontaktschluss.
Anmerkung 2.
Ausgänge sind optisch isolierte Transistoren mit offenem Kollektor. Der maximale Nennbetrieb beträgt
24 VDC bei 10 mA.
Anmerkung 3.
CNC +24 VDC liefert 24 VDC bei 200 mA maximal. Eine Drahtbrücke ist auf J300 erforderlich, um 24
V Strom zu nutzen.
Vorsicht:
Das CNC-Kabel muss so konstruiert sein, dass es eine 360-Grad-
Abschirmung und an jeder Seite Anschlussstücke mit Metallgehäuse hat.
Die Abschirmung muss an den Metallgehäusen an jedem Ende abgegrenzt
werden, um eine ordnungsgemäße Erdung sicherzustellen und die beste
Abschirmung zu gewährleisten.
