WARTUNG
HySpeed HSD130 RHF
Betriebsanleitung
5-39
041938
0
4
1935
4. J3.8 von PCB3 entfernen und eine Drahtbrücke zwischen Stift 1 und 2 an der Kabelanschlussklemme anbringen.
a. Testschnitt vornehmen. Wenn der Phasenverlustfehler fortbesteht, Verdrahtung zwischen den Anschlüssen
J3.8 auf PCB3 und J4.301 auf der Stromquellen-Steuerbaukarte (PCB4) überprüfen, und zwar durch Prüfung
des Durchgangs zwischen
– J3.8 Stift 1 und J4.301 Stift 13
– J3.8 Stift 2 und J4.301 Stift 14.
b. Ist die Verdrahtung in Ordnung, PCB4 austauschen. Ist eine Verdrahtung beschädigt, sind die beschädigten
Drähte zu reparieren bzw. austauschen.
c. Ist der Phasenverlustfehler beseitigt, während die Drahtbrücke auf J3.8 besteht, ist ein weiterer Schnitt
vorzunehmen und die Spannung von Phase zu Phase durch die Sicherungen F5, F6 und F7 zu messen. Die
Spannung sollte 220 VAC ± 15 % betragen. Ist eine der drei Spannungsanzeigen niedriger als 187 VAC,
Anschlüsse zum Schaltschütz überprüfen und auf lose Verbindungen zwischen Netzkabel, Schaltschütz,
Stromtransformator und dem Chopper überprüfen.

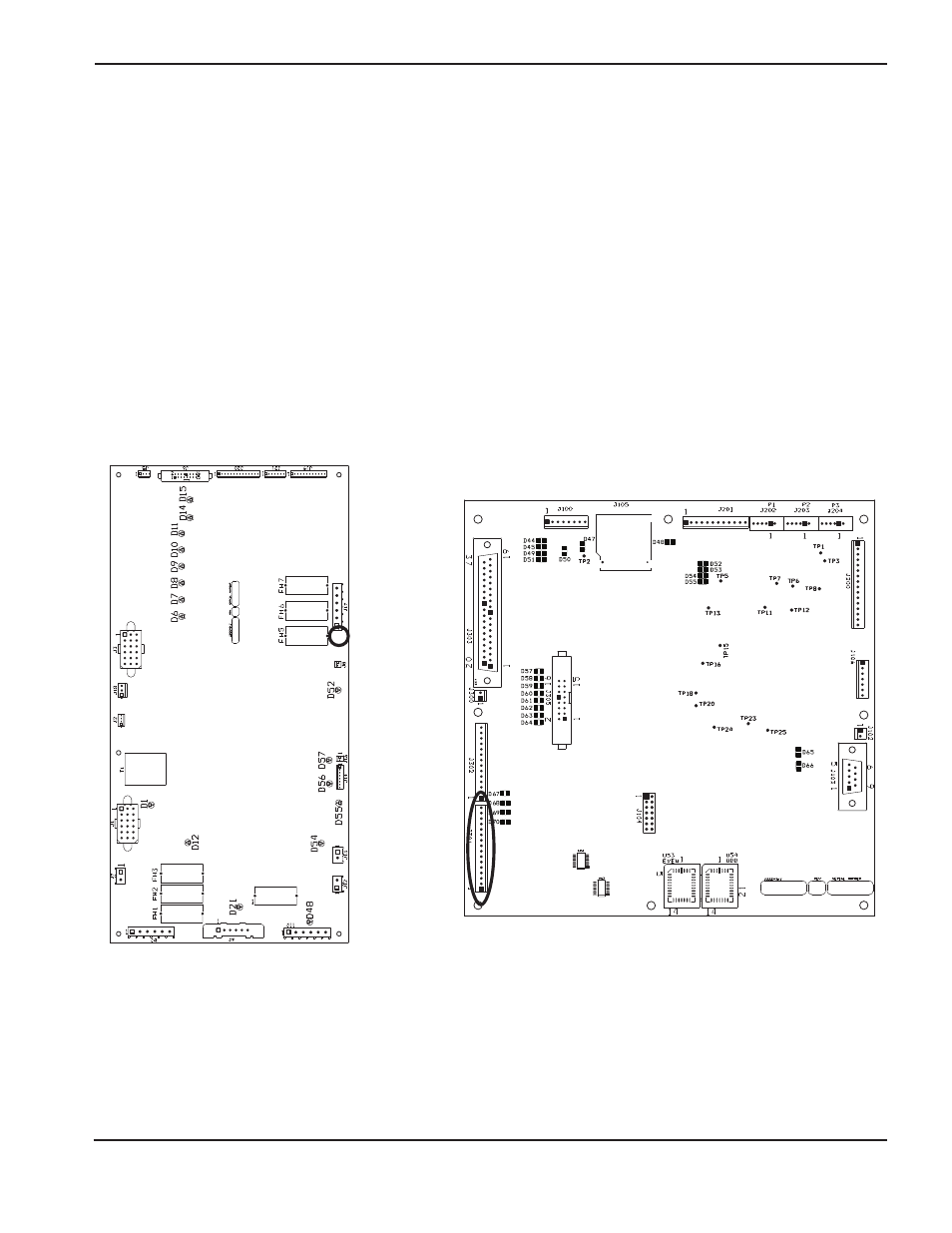

Stromverteiler-Baukarte (PCB3)
Stromquellen-Steuerbaukarte (PCB4)
