INBETRIEBNAHME
Anschluss des Brenners an das Brennerschlauchpaket

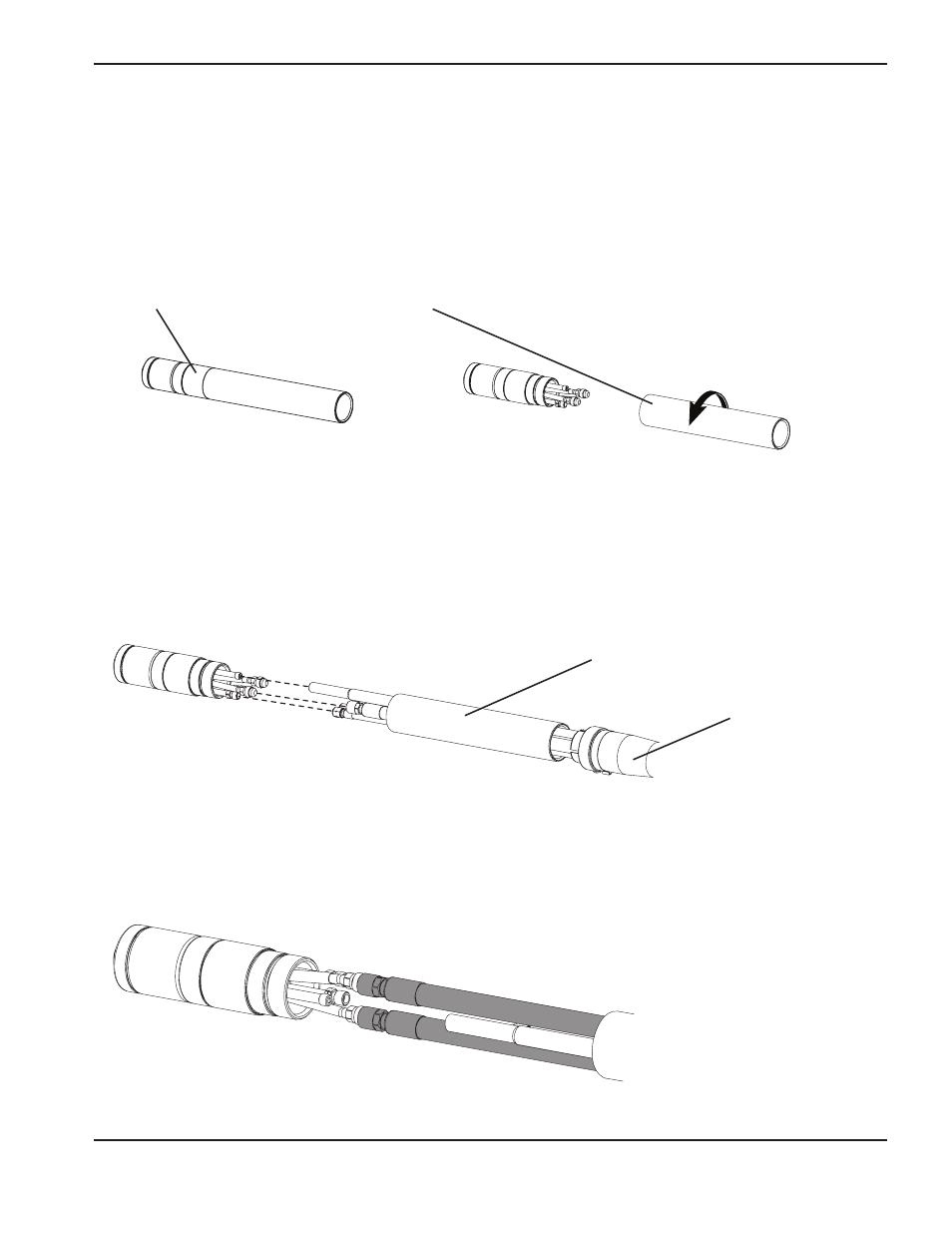

1. Leitungen durch die Kabelführungsschiene am dem Tisch führen. An der Brennerseite die Leitungen 2 m lang lose
lassen, um den Brenner zu installieren.
2. Brenner an Ort und Stelle halten und Montagemuffe von der Brennerbaugruppe entfernen.
3. Geflochtene Ummantelung zurückschieben und die Manschette über die Kabel streifen. Brenner mit den Schläuchen
im Schlauchpaket ausrichten. Die Schläuche können nicht verdreht werden. Sie sind mit Klebeband
zusammengebunden, um einer Verdrehung vorzubeugen.
4. Kühlmittelschläuche an den Brenner anschließen. Rot mit rot verbinden. 2 Schraubenschlüssel verwenden, um Gas-
und Kühlmittel-Anschlussstücke festzuziehen.
Geflochtene Ummantelung
Manschette
