INBETRIEBNAHME
Netzverbindung

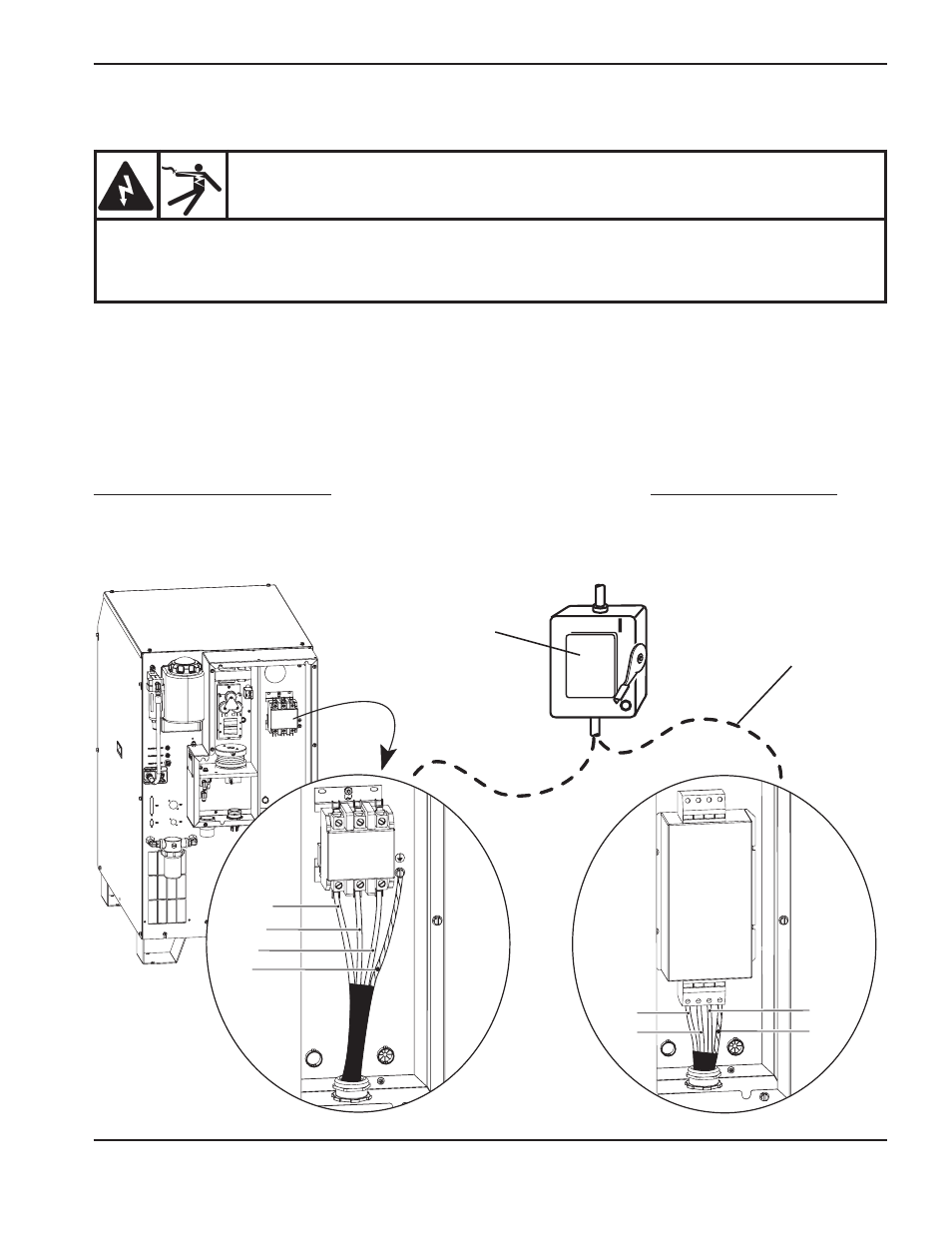

1. Netzkabel durch die Zugentlastung an der Rückseite der Stromquelle hindurchführen.
2. Schutzleiterkabel (PE) an den Schutzleiter-Anschluss (GND) von anschließen, wie nachfolgend gezeigt.
3. Drähte des Netzkabels an die Anschlussklemmen von anschließen, wie nachfolgend gezeigt.
4. Überprüfen, ob der Netztrennschalter in Stellung AUS ist und für die Dauer der Installation der Anlage
auch in der Stellung AUS bleibt.
5. Die Drähte des Netzkabels zum Netztrennschalter unter Beachtung der nationalen und örtlichen Elektrizitätsgesetze
anschließen.
Netztrennschalter
Netzkabel
L1
GND
(Erdung) L2
L3
L1
GND
(Erdung)
L2
L3
Nicht-CE-Stromquelle CE-Stromquelle
L1 = Weiß
L2 = Rot
L3 = Schwarz
Erdung = Grün
GEFAHR
STROMSCHLAG IST LEBENSGEFÄHRLICH
Der Hauptnetzschalter muß in AUS-Stellung sein, bevor Netzkabelanschlüsse vorgenommen werden. In
den USA ist ein „Verriegelungs-Kennzeichnungs”-Verfahren zu verwenden, bis der Service oder die
Wartung abgeschlossen ist. In anderen Ländern sind entsprechend die örtlichen bzw. nationalen
Sicherheitsmaßnahmen zu befolgen.
Nordamerikanische Drahtfarben
U = Schwarz
V = Weiß
W = Rot
(PE) Schutzleiter = Grün/Gelb Europäische Drahtfarben
U = Schwarz
V = Blau
W = Braun
(PE) Schutzleiter = Grün/Gelb
