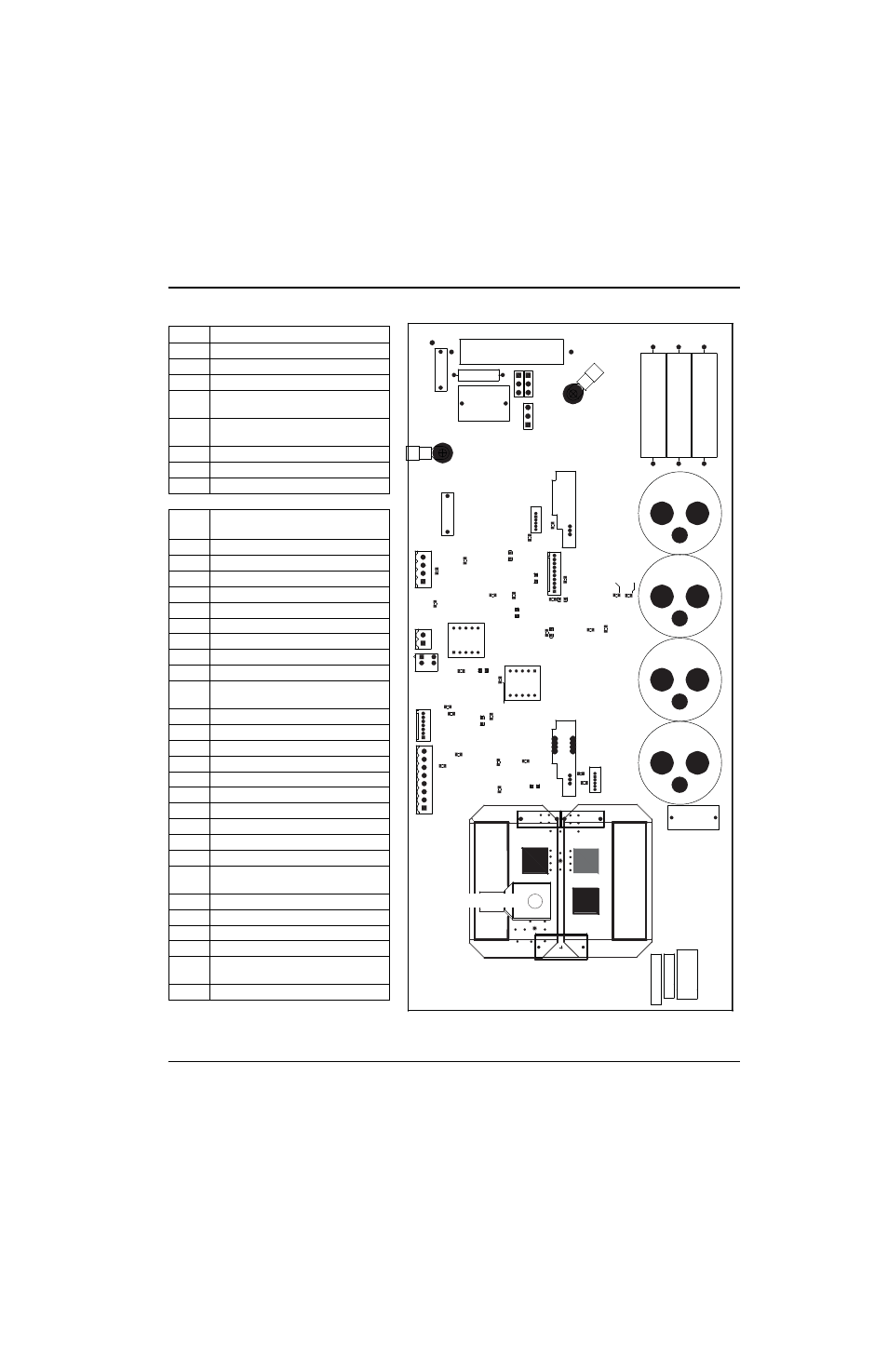

MAXPRO200 Betriebsanleitung 807701 Revision 1 161
Wartung
LED Beschreibung
D1 Chopper A PWM
D2 Chopper B PWM
D3 Pilotlichtbogenaktivierung
D6
+18 V/–5 V Chopper
Schaltstromanzeige
D10
Gate-Steueroptokoppler +5 V
Stromanzeige
D14 Pilotlichtbogenschaltkreis Stromanzeige
D20 Busspannung +5 V Schaltstromanzeige
D22 Chopper +15 V Stromanzeige
Test-
punkt
Beschreibung
TP88 Chopper Schutzleiter
TP89 +15 V (Chopper A)
TP90 –15 V (Chopper A)
TP91 IGBT Chopper B Gate-Ansteuerung
TP92 +15 V (Chopper B)
TP93 –15 V (Chopper B)
TP94 Gate-Ansteuerung Optokoppler +5 V
TP95 Chopper B PWM
TP96 Pilotlichtbogenschaltkreis Schutzleiter
TP97
Chopper ungeregelt +18 V
(sollte +18,5 oder höher sein)
TP98 Chopper Schutzleiter
TP99 Chopper +15 V
TP101 Chopper Schutzleiter
TP102 Signal (Busspannung) Schutzleiter
TP103 Chopper –5 V
TP104 Pilotlichtbogen Schutzleiter
TP105 Signal (Chopper-Temp.) Schutzleiter
TP106 Chopper-Temp. (0–5 V analog)
TP107 Pilotlichtbogen +18 V
TP108 Nicht isolierter Chopper Schutzleiter
TP109
Nicht isolierte Busspannung
(0–5 V analog)
TP110 Chopper +18 V
TP111 Isolierte Busspannung (0–5 V analog)
TP112 Busspannung +5 V
TP113 Chopper A PWM
TP114
Pilotlichtbogen ungeregelt +18 V
(sollte +18,5 oder höher sein)
TP115 IGBT Chopper A Gate-Ansteuerung
