MAXPRO200 Betriebsanleitung 807701 Revision 1 97
Betrieb

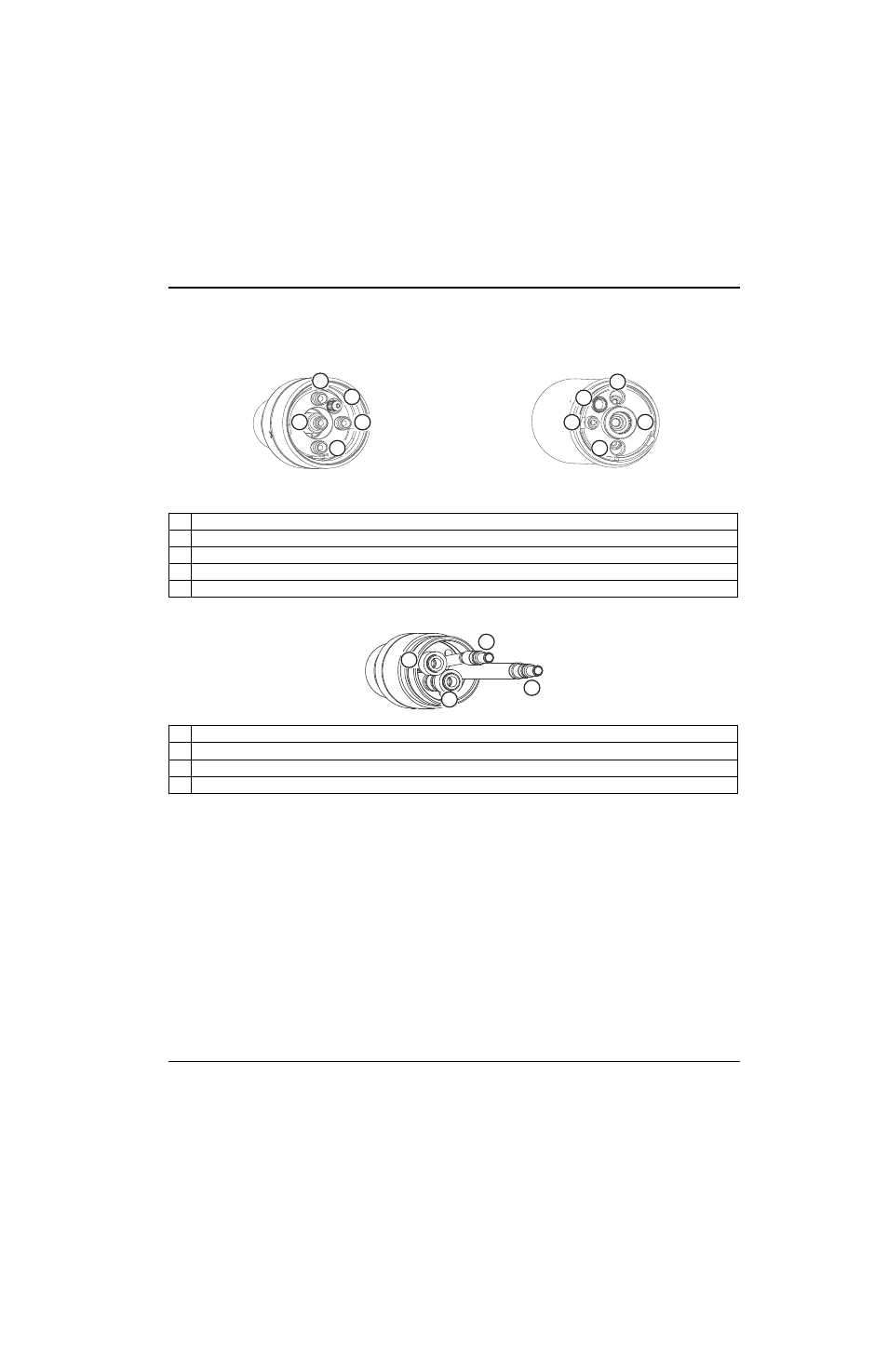

Brenneranschlüsse
Brenner mit Schnellkupplung
Gerader Brenner
1 Sekundärgas
2 Pilotlichtbogen
3 Kühlmittelrücklauf
4 Plasmagas
5 Kühlmittelzufluss
1 Plasmagas
2 Kühlmittelzufluss (enthält ebenfalls Minusleitung)
3 Sekundärgas (enthält ebenfalls Pilotlichtbogenleitung)
4 Kühlmittelrücklauf
1
2
3
4
5
1
2
3
4
5
Brennerhauptkörper Schnellkupplungssteckdose
1
2
3
4
