MAXPRO200 Betriebsanleitung 807701 Revision 1
67
Installation
Anschließen der Versorgungsgase
Luft/Luft-Schneiden
Anmerkung: Sicherstellen, dass Plasma- und Sekundärgasleitungen richtig angeschlossen sind, bevor der
Druckluftversorgungsschlauch angeschlossen und die Anlage mit Druckgas versorgt wird.

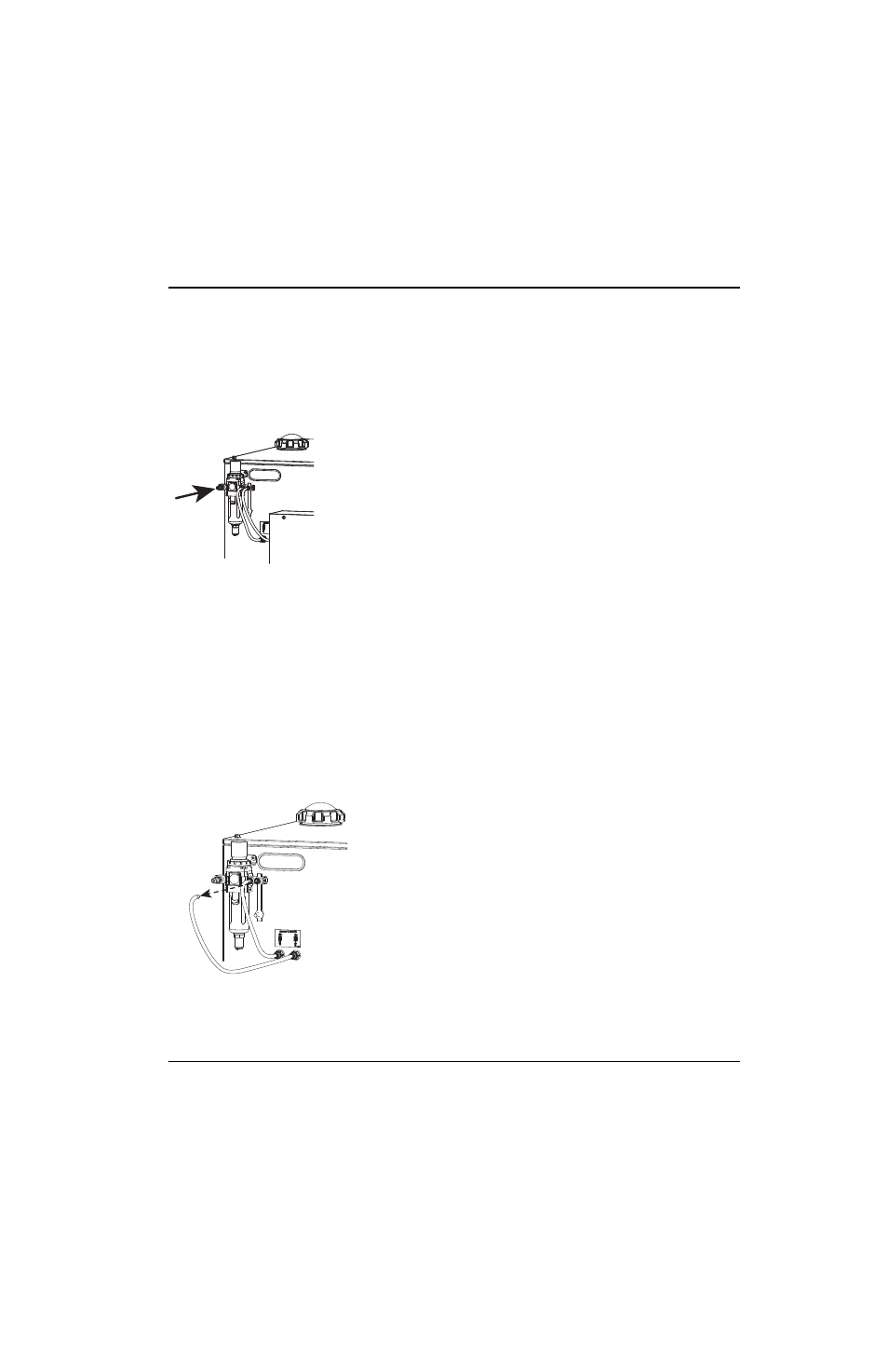

Den Druckluftversorgungsschlauch an den Filter-Druckregler anschließen, wie unten gezeigt.
Anschließen des N
2
/N
2
Versorgungsgases
1.
Den Druckluftversorgungsschlauch vom Filter-Druckregler trennen.
2.
Den Luftanschluss 015012 (1/4 Zoll NPT X Nr. 6 Stecker) vom Filter/Druckregler entfernen.
a.
Einen 015103 Adapter für die Verwendung des von Hypertherm angebotenen Stickstoff-
Gasversorgungsschlauches einbauen.
b.
Das 1/4-Zoll-NPT-Innengewinde verwenden, von dem der Luftanschluss entfernt wurde, um einen vom Benutzer
bereitgestellten N
2
Gasversorgungsschlauch anzuschließen.
3.
Die Gasdruckregler einstellen. Siehe
Einstellen der Versorgungsgasdruckregler auf Seite 72.
Anschließen des O
2
/Druckluftversorgungsgases
1.
Die Druckluftversorgung von der Anlage trennen.
2.
Die Plasmaversorgungsleitung vom Filter/Druckreglerausgang abziehen.
