MAXPRO200 Betriebsanleitung 807701 Revision 1 55
Installation
Brennermontage und -ausrichtung
Montage des Brenners
1. Brenner (mit angeschlossenem Brennerschlauchpaket) in der Brennermontagehalterung installieren.
2. Brenner unter der Montagehalterung so positionieren, dass die Klammer den unteren Teil des Brennerschafts
umschließt, aber nicht die Brenner-Schnellkupplung berührt.
3. Sicherungsschrauben festziehen.
Anmerkung: Die Klammer muss so weit unten wie möglich am Brennerschaft angebracht werden, um Vibrationen
an der Brennerspitze zu minimieren.
Brennerausrichtung

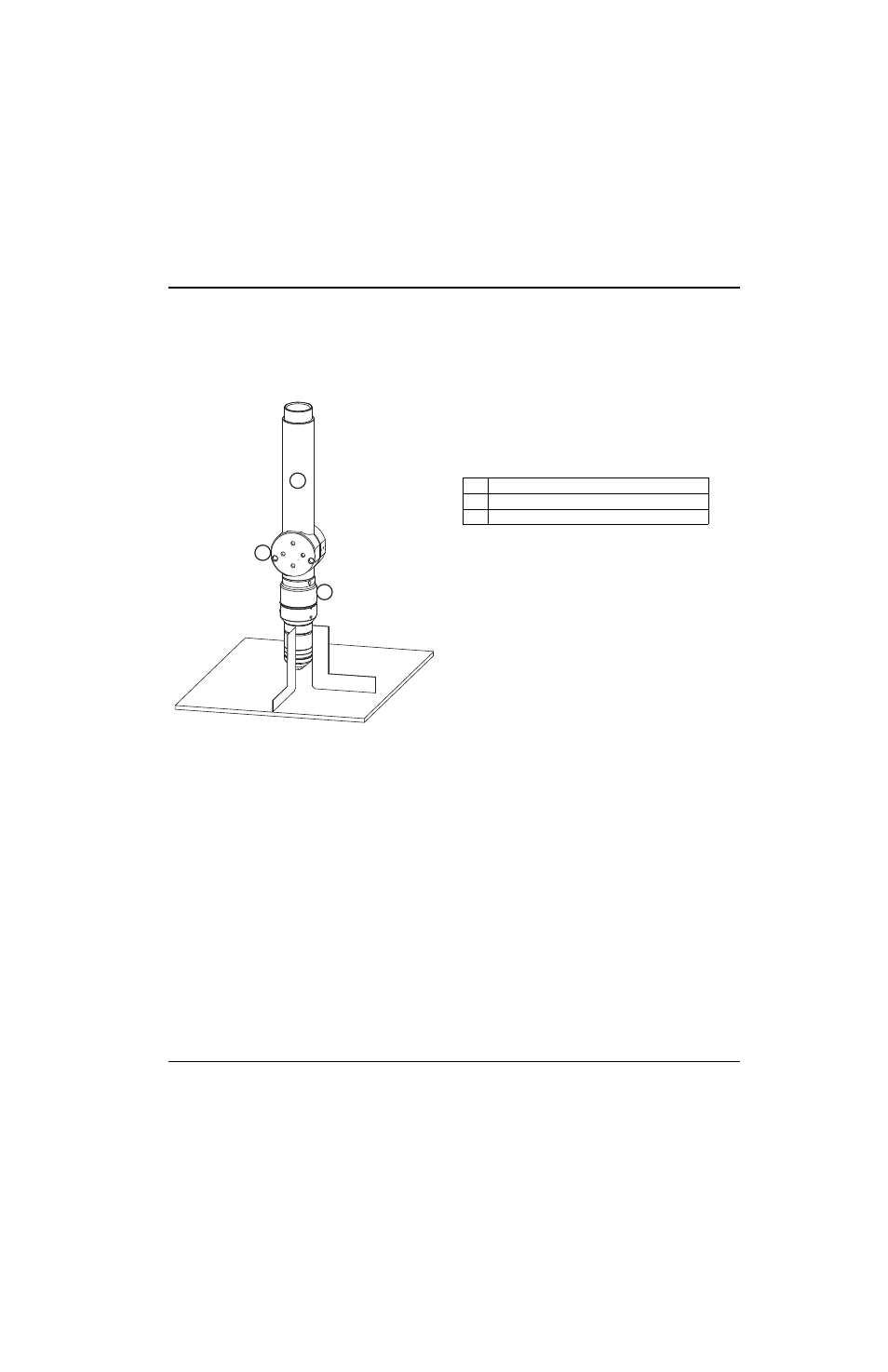

Um den Brenner rechtwinklig zum Werkstück auszurichten, verwenden Sie wie oben gezeigt einen Winkel.
1
2
3
1 Brennerschaft
2 Montagehalterung
3 Schnellkupplungssteckdose
