MAXPRO200 Betriebsanleitung 807701 Revision 1
Installation
Wählen Sie das Produkt, nach dem Sie suchen, im Dropdownmenü „Produkttyp“, dann wählen Sie im Dropdownmenü
„Dokumentenkategorie“ den Punkt „Regulatory“, und dann „Acoustical Noise Data Sheets“ im Dropdownmenü „Sub
Category“. Klicken Sie auf „Senden“.
Aufstellung der Anlagenkomponenten
•
Alle Anlagenkomponenten müssen an ihrem Platz aufgestellt werden, bevor die elektrischen, Gas- und
Schnittstellenverbindungen hergestellt werden. Richtlinien für die Aufstellung der Komponenten
enthält das Diagramm in diesem Kapitel.
•
Alle Anlagenkomponenten müssen geerdet werden. Siehe
Abschirmungsmaßnahmen auf Seite 44 für Details.
•
Alle Gasanschlüsse müssen (wie unten gezeigt) festgezogen werden, um Undichtigkeiten in der
Anlage vorzubeugen.

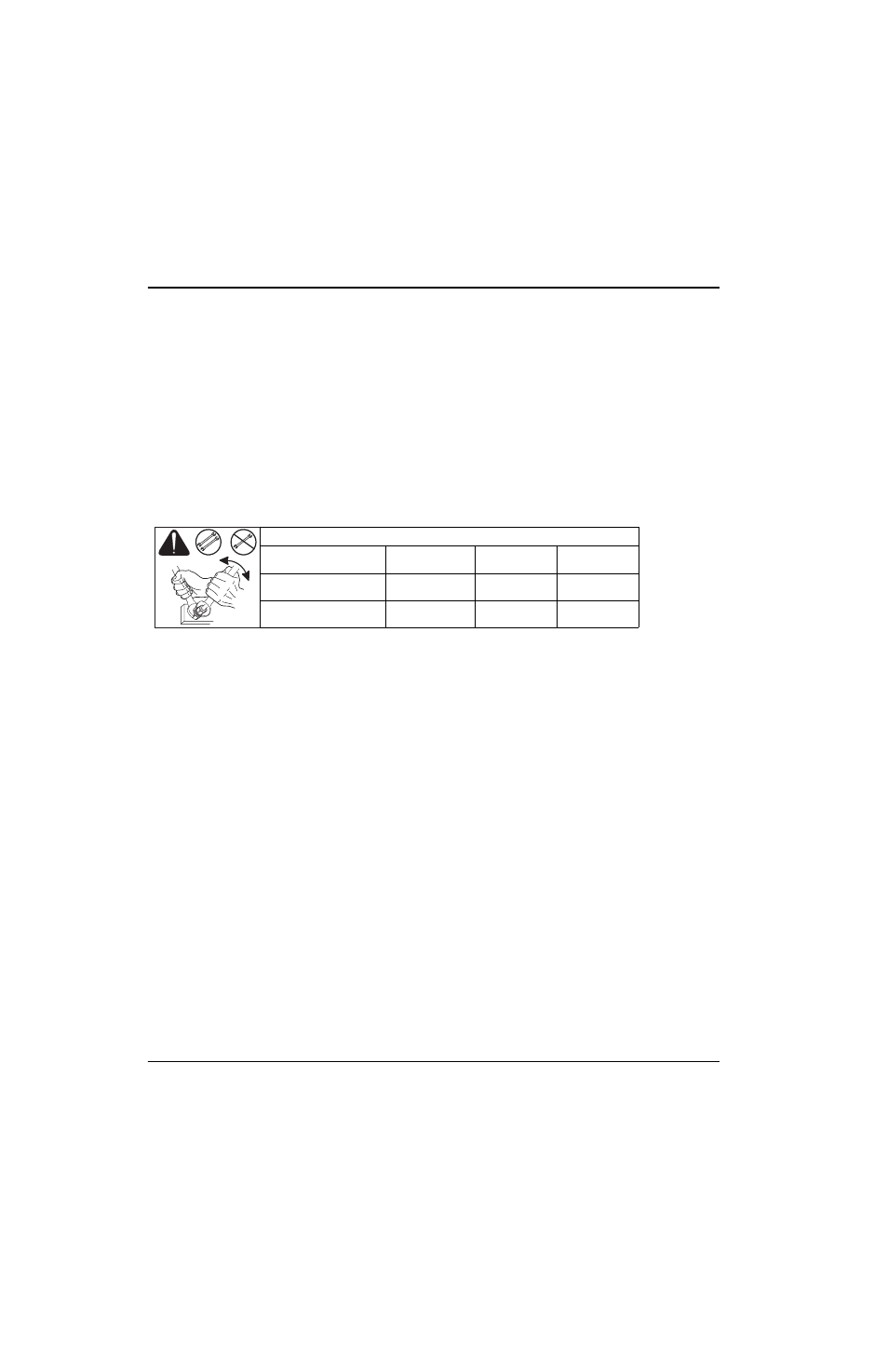

Drehmomentspezifikationen
Gas- oder
Wasserschlauchgröße
kgf-cm
lbf-in
lbf-ft
Bis zu 10 mm
8,9–9,8
75–85
6,25–7
12 mm
41,5–55
360–480
30–40
