10
TNC 122
7 Anschluß-Übersicht
12/96

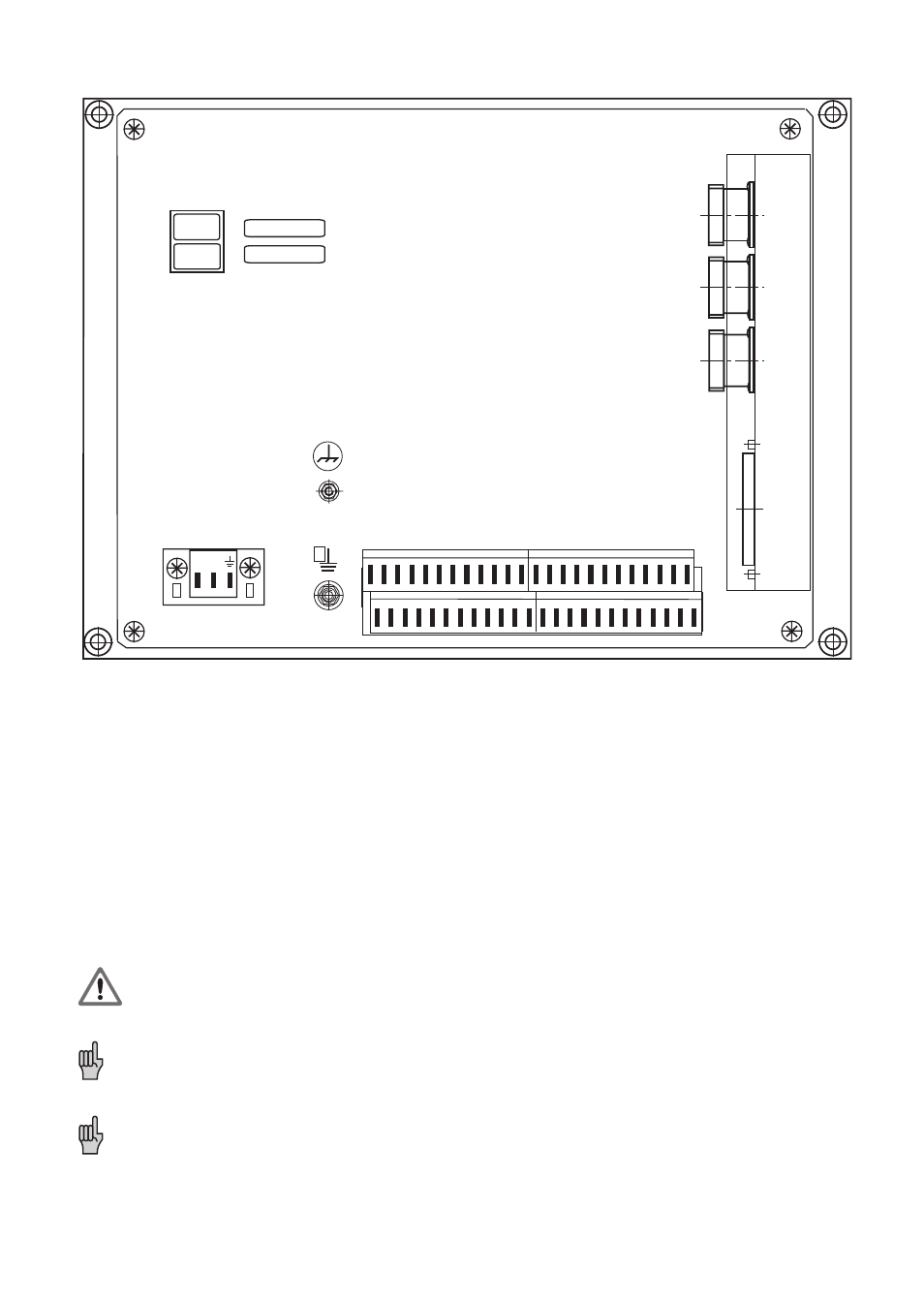

7 Anschluß-Übersicht
L1 N
X41(EXT)
X21
B
X1
X2
X3
X51
1
2
3
4
5
6
7
8
9
10 11 12 13 14
15 16 17 18 19 20 21 22 23 24
25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
NC xxx xxx xx
PLC xxx xxx xx
X1 = Meßsystem 1
X2 = Meßsystem 2
X3 = Meßsystem 3
X21 = Datenschnittstelle V.24/RS-232-C
X41 = PLC-Eingänge/PLC-Ausgänge/Analogausgang/Vorschub-Override/24 V PLC
X51 = Netzspannung
B = Betriebserde
Gefahr für interne Bauteile!
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Die Schnittstellen X1, X2, X3, X21 erfüllen die „Sichere Trennung vom Netz“ nach
EN 50 178.
Die Ausgänge am Anschluß X41 sind durch Optokoppler von der Geräte-Elektronik
galvanisch getrennt.
