12/96 TNC 122 9 Maschinen-Anpassung 35

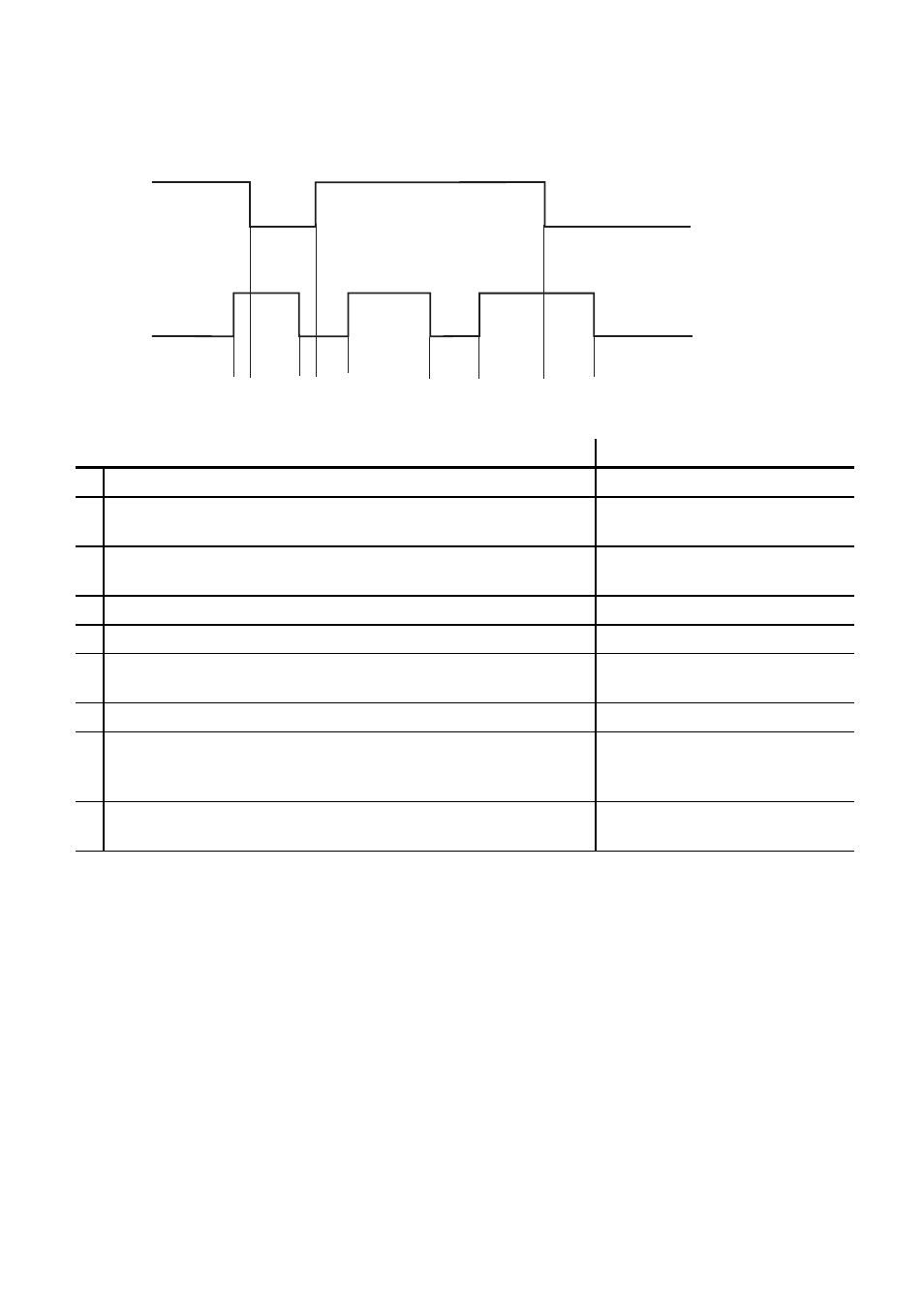

9.7.2 Ablauf-Diagramm NOT-AUS
Die externe Elektronik muß die vorgegebenen Rahmenbedingungen erfüllen. Insbesondere muß
nach mindestens 200 ms die Rückmeldung für „Steuerung ist betriebsbereit“ erfolgen.
X41/10
X41/28
1 2 3 4 5 6 7 8 9
Anzeige
1 Warten auf Steuerspannung. STEUERSP. FEHLT
2 Erkennen der Steuerspannung an X41/28 und Zurücksetzen
des Ausgangs „Steuerung ist betriebsbereit“ an X41/10
3 Maximale Zeit, bis Signal „Steuerung ist betriebsbereit“ an
X41/28 auf 0 gehen muß (t < 200 ms). Bei Überschreitung
NOT-AUS DEFEKT
4 Erkennen der Rückmeldung und Setzen von Ausgang X41/10
5 Warten auf Steuerspannung. STEUERSP. FEHLT
6 Normaler Steuerungsbetrieb: Ausgang und Rückmeldung
„Steuerung ist betriebsbereit“ sind gesetzt.
7 Steuerspannung wird extern abgeschaltet. EXTERNER NOT-AUS
8 Nach erneutem Einschalten der Steuerspannung kann
Fehlermeldung gelöscht werden, anschließend wieder
normaler Steuerungsbetrieb.
9 Die Steuerung schaltet nach Erkennen eines Fehlers den
Ausgang „Steuerung ist betriebsbereit“ (X41/10) ab. blinkende Fehlermeldung
