9.3.1 Überfahren der Referenzmarken
Die Referenzmarken der Achsen sollen nach dem Einschalten der Steuerung überfahren werden.
Die Maschinen mit TNC 121 sind meistens mit Maßstäben ausgerüstet, die an beiden Enden eine
Referenzmarke besitzen. Um keine Verschiebung der Software-Endschalterbereiche zu ver-
ursachen, muß immer die Referenzmarke überfahren werden, auf die sich die Software-Endschalter
beziehen.
Ist das Überfahren der Referenzmarken nicht erwünscht, wählen Sie dies mit Maschinen-Parameter
MP1340.x ab oder betätigen Sie die „NO ENT“ Taste.
Durch Drücken der externen Achsrichtungstasten überfahren Sie die Referenzmarken. Die
Reihenfolge bestimmen Sie selbst.
Erst nach dem Überfahren der Referenzmarke
•
werden die Software-Endschalter aktiviert
•
wird der zuletzt gesetzte Bezugspunkt reproduziert
Bei abstandscodierten Wegmeßsystemen bezieht sich der Maschinen-Nullpunkt auf die sogenannte
Null-Referenzmarke. Die Null-Referenzmarke ist bei Längenmeßsystemen die erste Referenzmarke
nach Beginn der Meßlänge; bei Winkelmeßsystemen ist die Null-Referenzmarke markiert.
Manueller Ablauf (Standard Vorgang)
Mit den Richtungs Tasten werden die Refernzmarken überfahren.
Automatischer Ablauf (Nicht vorgesehene für die TNC 122)
Verfahrrichtung und Geschwindigkeit beim Überfahren der Referenzmarken definieren Sie über
Maschinen-Parameter MP1320.x und MP1330.x. Den Funktionsablauf zum Überfahren der
Referenzmarken legen Sie achsspezifisch über Maschinen-Parameter MP1350.x fest.
Damit beim Überfahren der Referenzmarken der Verfahrbereich nicht überschritten wird, ist ein
Schaltnocken (Referenz-Endlage) notwendig. Diesen Schaltnocken bringen Sie am
Verfahrbereichsende an. Das Schaltsignal des Schaltnockens wird an einem freien PLC-Eingang
angeschlossen. Über das PLC-Programm wird dieser PLC-Eingang mit den Merkern „Referenz-
Endlage“ verknüpft (M2556 bis M2558).

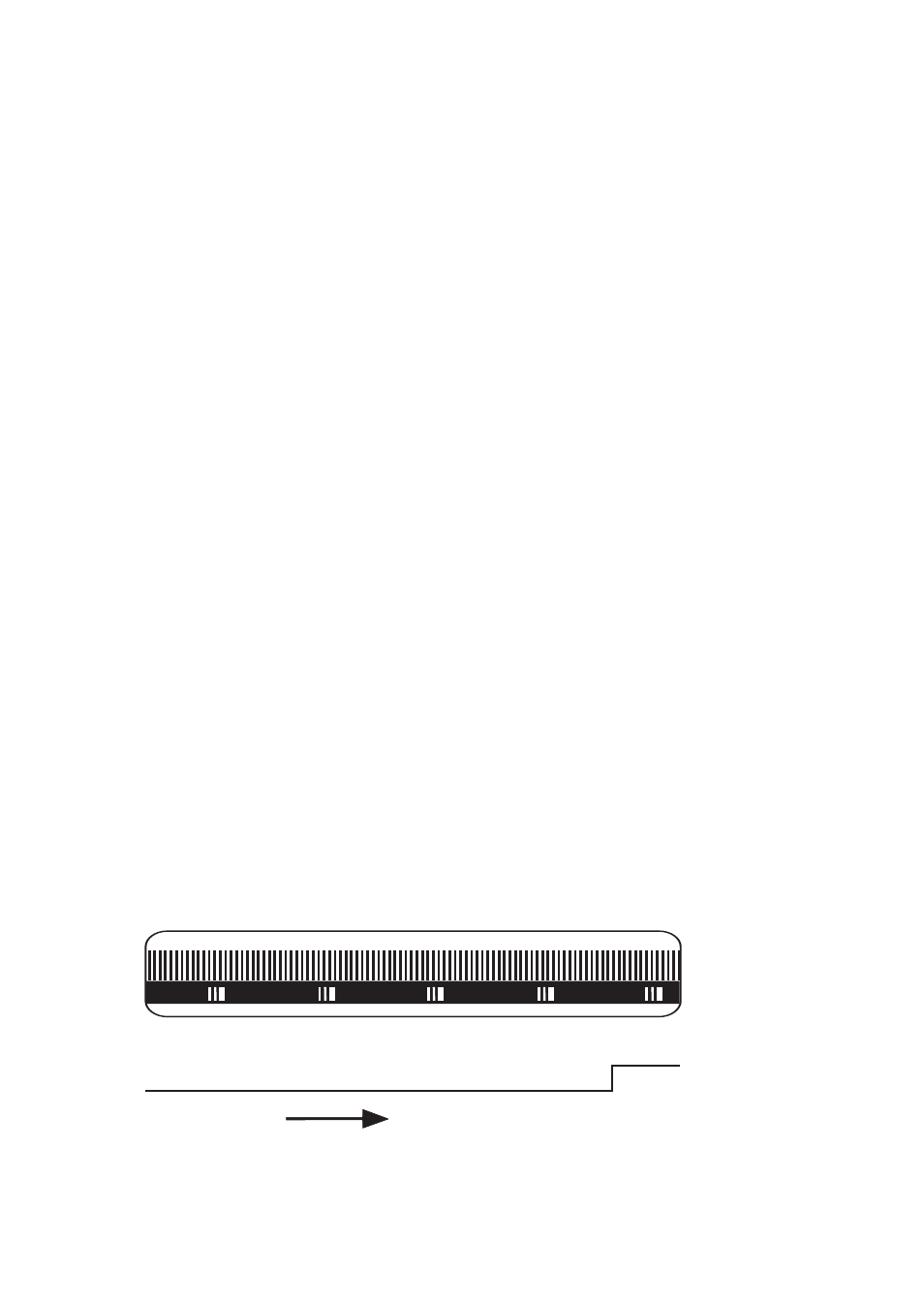

Wegmeßsystem mit abstandscodierten Referenzmarken abstandscodiert
Maschinen-Parameter MP1350.x=0
Referenzmarken
geschlossen
offen
Schaltnocken
"Referenz-Endlage"
Verfahrrichtung MP1320.x
