34 TNC 122 9 Maschinen-Anpassung 12/96

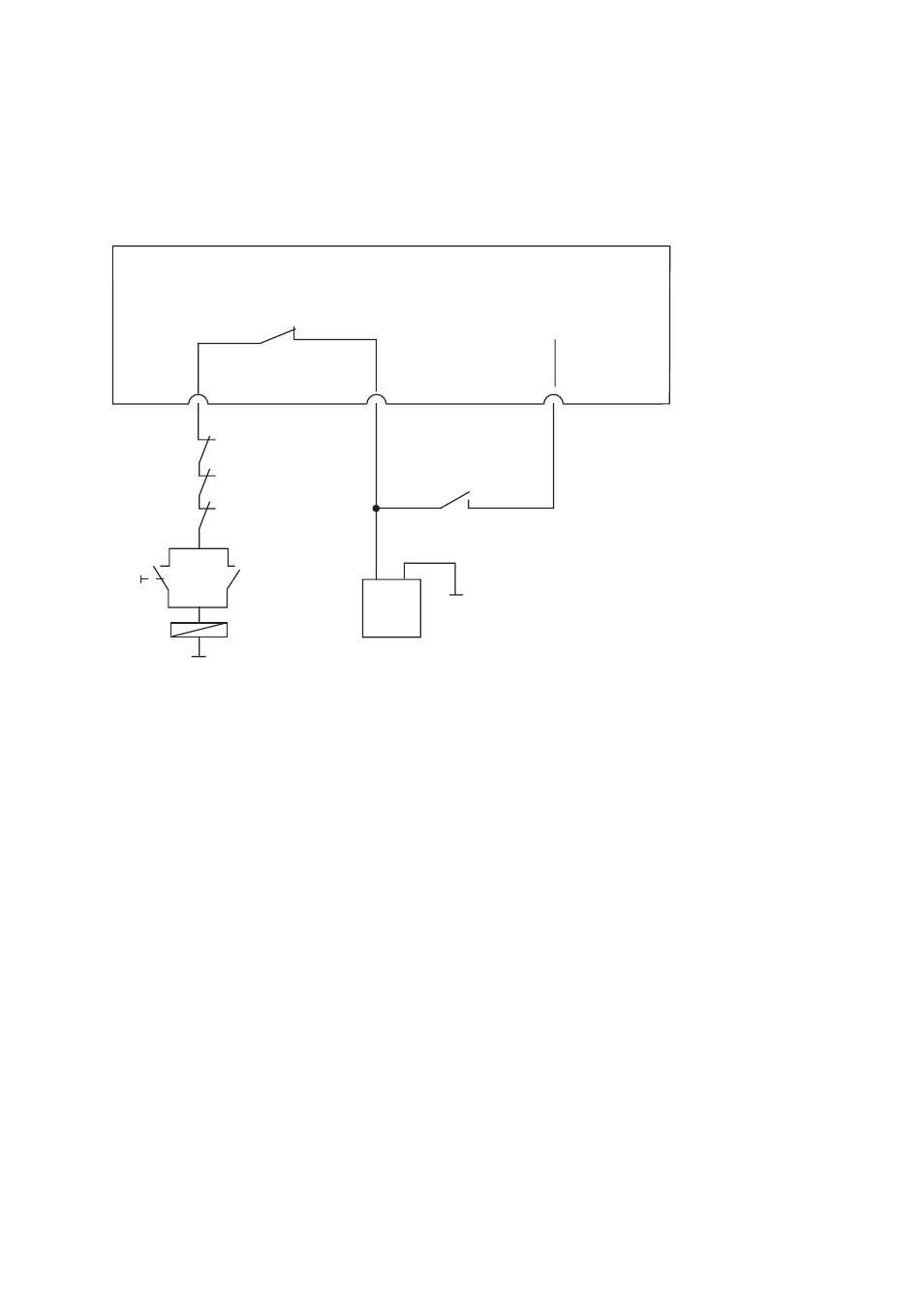

9.7.1 Anschlußplan NOT-AUS-Kreis
Der Ausgang „Steuerung ist betriebsbereit“ soll im Fehlerfall die 24-Volt-Versorgungsspannung
ausschalten. Wegen der großen Bedeutung dieser Funktion überprüft die TNC 122 diesen Ausgang
bei jedem Einschalten der Netzspannung.
HEIDENHAIN empfiehlt folgende Verdrahtung:
+ -
TNC 122
Schalter wird beim Einschalten der Steuerspannung vom
Mikroprozessor kurzzeitig geöffnet.
X41/10 X41/9 X41/28
"Steuerung ist
betriebsbereit"
24V nicht
abschaltbar Rückmeldung
"Steuerung ist
betriebsbereit"
NOT-AUS
Tasten
Steuer-
spannung
ein
k1
k1
K1
24 V
PLC
Wollen Sie die Steuerung nicht in den NOT-AUS-Kreis einbinden, müssen Sie den Ausgang
X41/10 mit dem Eingang X41/28 kurzschließen.
