TNC 122
9 Maschinen-Anpassung
27
MP1850
Proportionalanteil für Schleppfehler-Nachregelung (wenn MP80 = 1)
Eingabe: 0 bis 65535

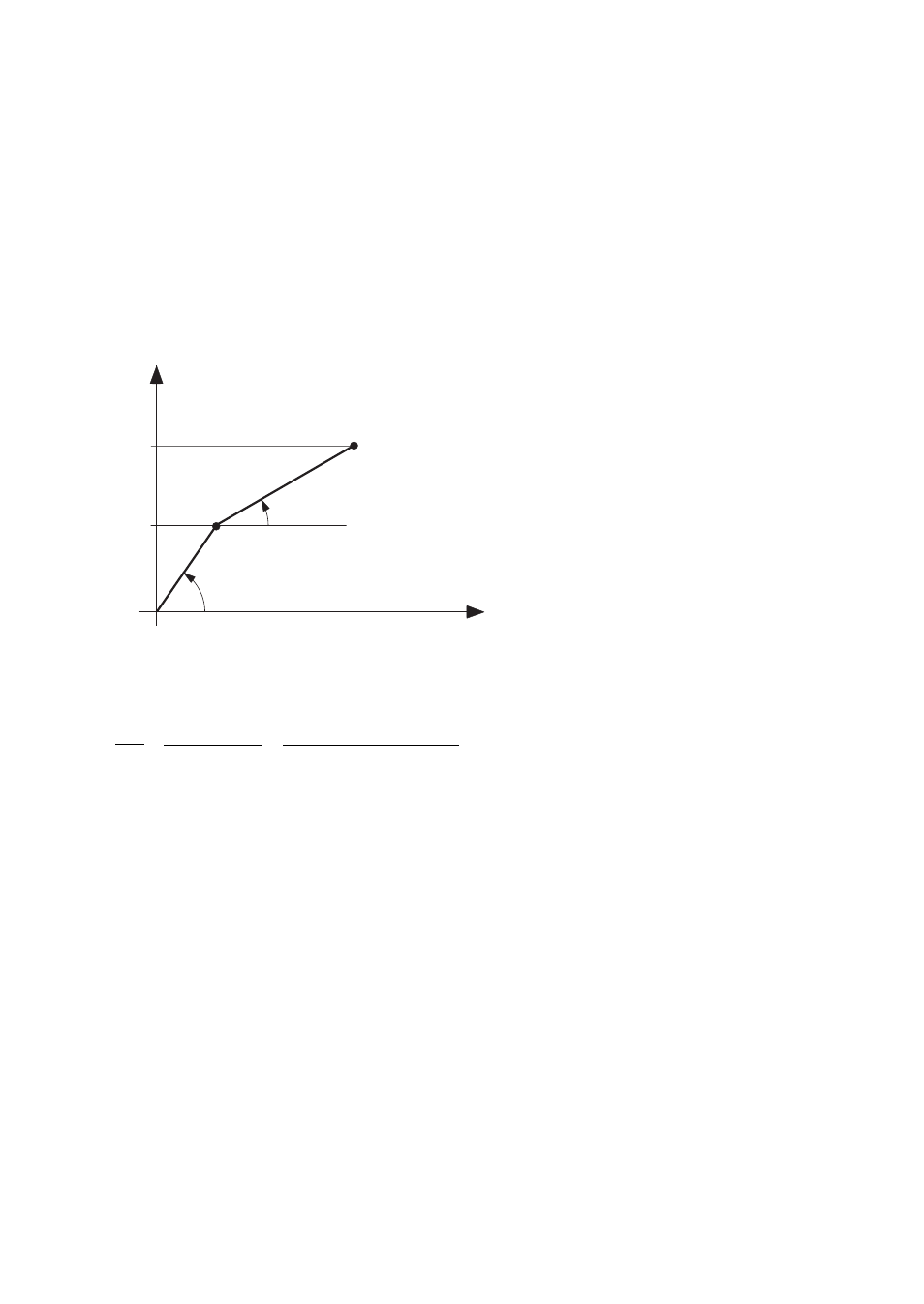

Kennlinien-Knickpunkt
Um bei Maschinen mit hohen Eilgangs-Geschwindigkeiten den internen Sollwert richtig mitführen zu
können, müssen Sie den kv-Faktor für diesen Geschwindigkeitsbereich anpassen.
Dafür geben Sie einen Kennlinien-Knickpunkt ein, der folgende Vorteile bringt:
•
im Bearbeitungsvorschub: normaler kv-Faktor
•
im Betrieb mit Eilgang: niedrigerer oder höherer kv-Faktor
Die Lage dieses Knickpunkts legen Sie über Maschinen-Parameter MP1830 fest. Der kv-Faktor wird
im oberen Bereich mit dem Faktor aus MP1820 multipliziert.
MP1810 · MP1820
9
U [V]
sa
MP1810 (= kv)
MP1830
Der Kennlinien-Knickpunkt muß oberhalb des Bearbeitungsvorschubs liegen!
Unter diesen Bedingungen ergibt sich ein Schleppabstand, den Sie wie folgt errechnen:
sa =
Ve
kv
·
[
MP1830 [%] + 100 [%] – MP1830 [%]
]
100 [%] MP1820 · 100 [%]
MP1820
Multiplikationsfaktor für den kv-Faktor
Eingabe: 0,001 bis 9,000
MP1820.0
Achse X
MP1820.1
Achse Y
MP1820.2
Achse Z
MP1830
Kennlinien-Knickpunkt
Eingabe: 0,000 bis 100,000 [%]
MP1830.0
Achse X
MP1830.1
Achse Y
MP1830.2
Achse Z
