144 5 Programmieren: Werkzeuge
5
.3
We
rk
z
e
u
g
-K
o
rr
e
k
tu
r

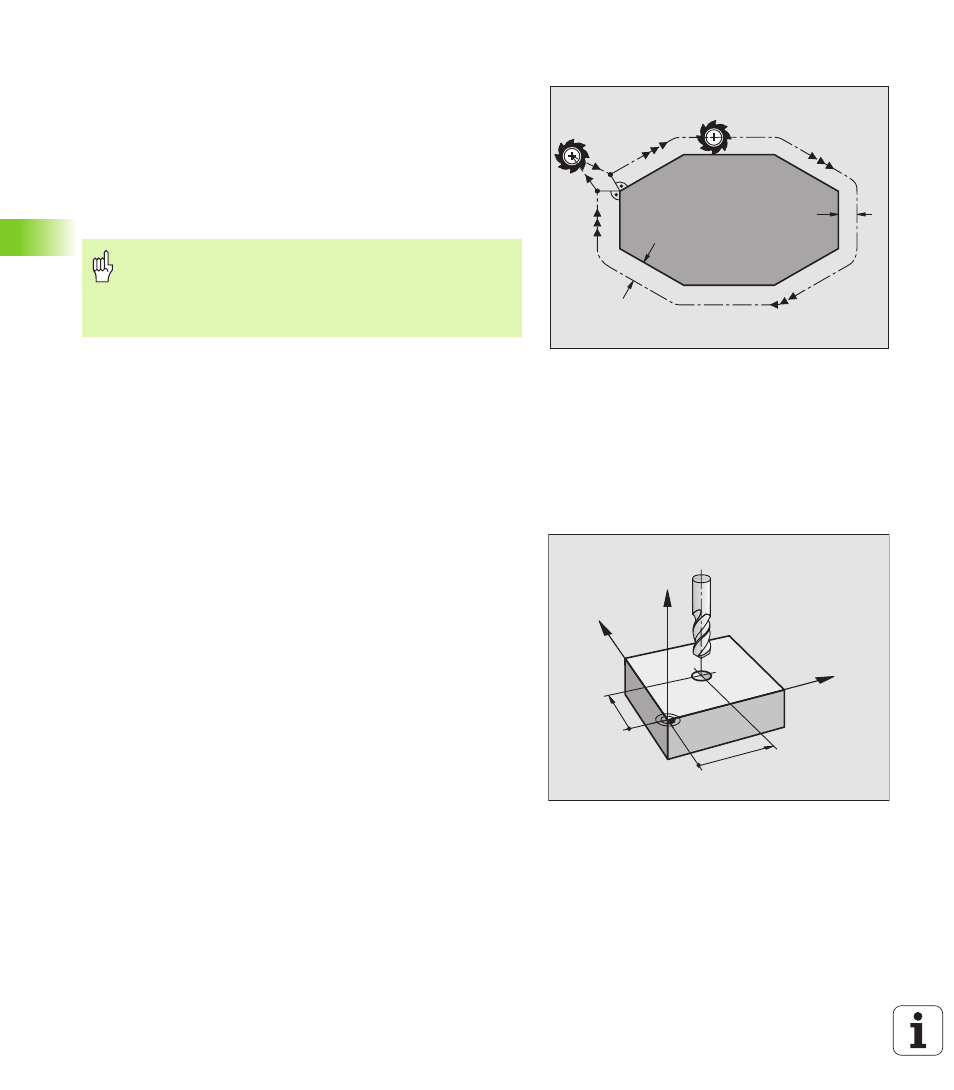

Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
n G41 oder G42 für eine Radiuskorrektur
n
G43 oder G44, für eine Radiuskorrektur bei einer achsparallelen Ver-
fahrbewegung
n
G40 , wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und in der
Bearbeitungsebene mit G41 oder G42 verfahren wird.
Bei der Radiuskorrektur werden Delta-Werte sowohl aus dem T-Satz
als auch aus der Werkzeug-Tabelle berücksichtigt:
Korrekturwert = R + DR
T
+ DR
TAB
mit
Bahnbewegungen ohne Radiuskorrektur: R0
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem Mittel-
punkt auf der programmierten Bahn, bzw. auf die programmierten
Koordinaten.
Anwendung: Bohren, Vorpositionieren.
Die TNC hebt die Radiuskorrektur auf, wenn Sie:
n
einen Positioniersatz mit G40 programmieren
n
einen Programm-Aufruf mit %... programmieren
n ein neues Programm mit PGM MGT anwählen
R : Werkzeug-Radius R aus G99-Satz oder Werkzeug-Tabelle
DR
T
: Aufmaß DR für Radius aus T-Satz (von der Positionsan-
zeige nicht berücksichtigt)
DR
TAB:
Aufmaß DR für Radius aus der Werkzeug-Tabelle
R
R
G40
G41
Y
X
Z
X
Y
