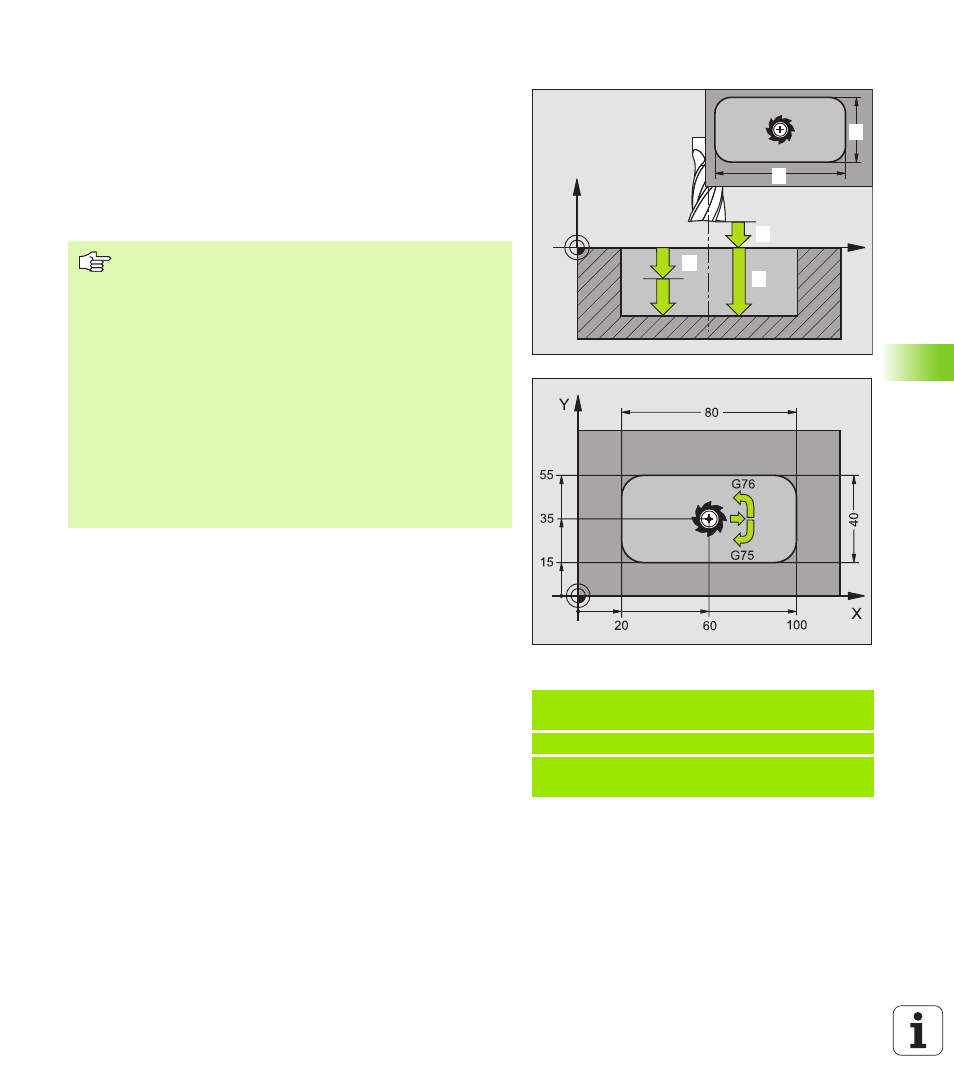

n TASCHENFRAESEN (Zyklus G75, G76)
1 Das Werkzeug sticht an der Startposition (Taschenmitte) in das
Werkstück ein und fährt auf die erste Zustell-Tiefe
2 Anschließend fährt das Werkzeug zunächst in die positive Rich-
tung der längeren Seite – bei quadratischen Taschen in die positive
Y-Richtung – und räumt dann die Tasche von innen nach außen aus
3 Dieser Vorgang wiederholt sich (1 bis 2), bis die Tiefe erreicht ist
4 Am Ende des Zyklus fährt die TNC das Werkzeug auf die Startpo-
sition zurück
Beispiel: NC-Sätze
N27 G75 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
...
N35 G76 P01 2 P02 -20 P03 5 P04 100
P05 X+80 P06 Y+40 P07 275 P08 5 *
X
Z
11
12
13
14
15
Beachten Sie vor dem Programmieren
Fräser mit einem über Mitte schneidenden Stirnzahn ver-
wenden (DIN 844) oder Vorbohren in der Taschenmitte.
Vorpositionieren über Taschenmitte mit Radiuskorrektur
G40
.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
Für die 2. Seiten-Länge gilt folgende Bedingung: 2.Seiten-
Länge größer als [(2 x Rundungs-Radius) + Seitliche
Zustellung k].
