8 Programmieren: Zyklen
8.5 Zyklen zum Herst
e
llen v
o
n Punkt
e
must
er
n

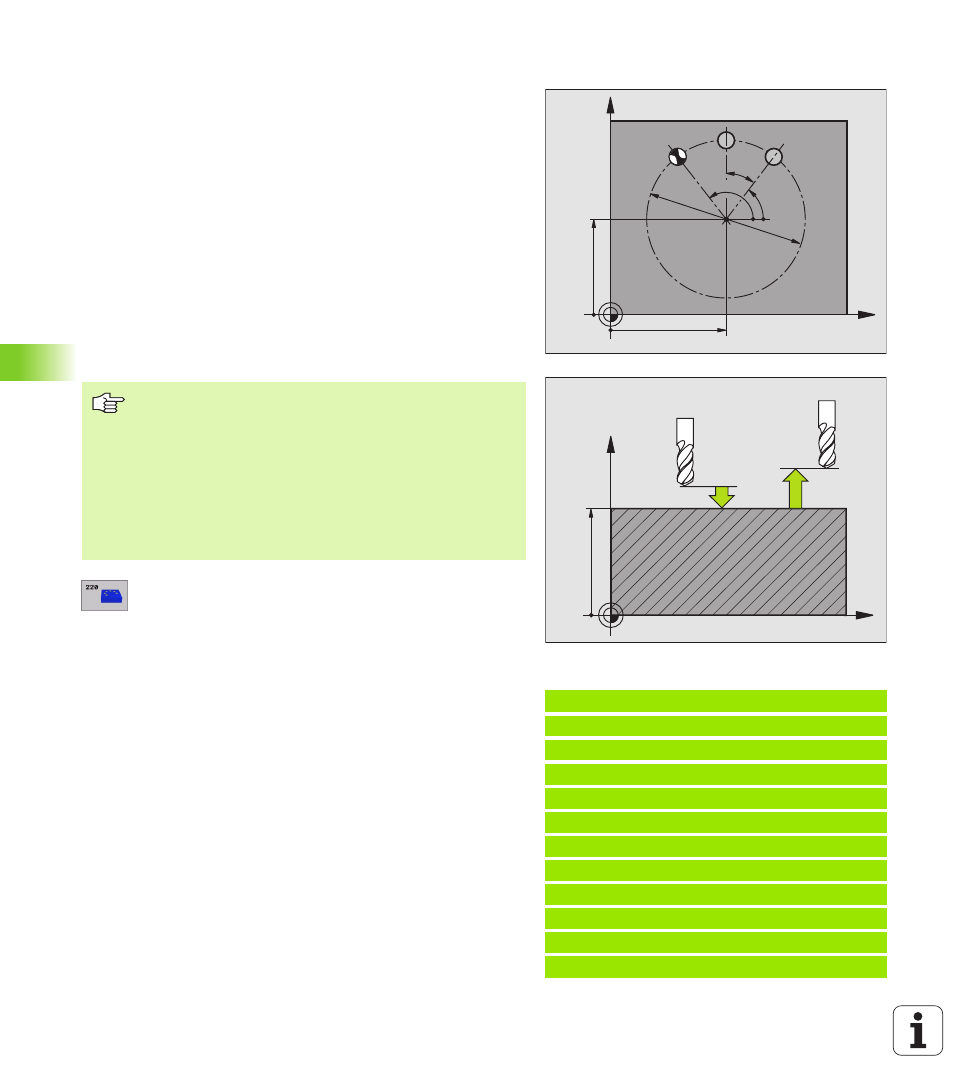

PUNKTEMUSTER AUF KREIS (Zyklus G220)
1
Die TNC positioniert das Werkzeug im Eilgang von der aktuellen
Position zum Startpunkt der ersten Bearbeitung.
Reihenfolge:
n
2. Sicherheits-Abstand anfahren (Spindelachse)
n
Startpunkt in der Bearbeitungsebene anfahren
n
Auf Sicherheits-Abstand über Werkstück-Oberfläche fahren
(Spindelachse)
2
Ab dieser Position führt die TNC den zuletzt definierten Bearbei-
tungszyklus aus
3
Anschließend positioniert die TNC das Werkzeug mit einer Gera-
den-Bewegung auf den Startpunkt der nächsten Bearbeitung; das
Werkzeug steht dabei auf Sicherheits-Abstand (oder 2. Sicher-
heits-Abstand)
4
Dieser Vorgang (1 bis 3) wiederholt sich, bis alle Bearbeitungen
ausgeführt sind
U
U
U
U
Mitte 1. Achse
Q216 (absolut): Teilkreis-Mittelpunkt
in der Hauptachse der Bearbeitungsebene
U
U
U
U
Mitte 2. Achse
Q217 (absolut): Teilkreis-Mittelpunkt
in der Nebenachse der Bearbeitungsebene
U
U
U
U
Teilkreis-Durchmesser
Q244: Durchmesser des Teil-
kreises
U
U
U
U
Startwinkel
Q245 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der ersten Bearbeitung auf dem Teilkreis
U
U
U
U
Endwinkel
Q246 (absolut): Winkel zwischen der
Hauptachse der Bearbeitungsebene und dem Start-
punkt der letzten Bearbeitung auf dem Teilkreis (gilt
nicht für Vollkreise); Endwinkel ungleich Startwinkel
eingeben; wenn Endwinkel größer als Startwinkel
eingegeben, dann Bearbeitung im Gegen-Uhrzeiger-
sinn, sonst Bearbeitung im Uhrzeigersinn
Beispiel: NC-Sätze
N530 G220 MUSTER KREIS
Q216=+50
;MITTE 1. ACHSE
Q217=+50
;MITTE 2. ACHSE
Q244=80
;TEILKREIS-DURCHM.
Q245=+0
;STARTWINKEL
Q246=+360
;ENDWINKEL
Q247=+0
;WINKELSCHRITT
Q241=8
;ANZAHL BEARBEITUNGEN
Q200=2
;SICHERHEITS-ABST.
Q203=+30
;KOOR. OBERFLAECHE
Q204=50
;2. SICHERHEITS-ABST.
Q203=1
;FAHREN AUF S. HOEHE
X
Y
Q217
Q216
Q247
Q245
Q244
Q246
N = Q241
X
Z
Q200
Q203
Q204
Beachten Sie vor dem Programmieren
Zyklus G220 ist DEF-Aktiv, das heißt, Zyklus G220 ruft
automatisch den zuletzt definierten Bearbeitungszyklus
auf.
Wenn Sie einen der Bearbeitungszyklen G200 bis G209,
G212 bis G215 und G262 bis G267 mit Zyklus G220 kom-
binieren, wirken der Sicherheits-Abstand, die Werkstück-
Oberfläche und der 2. Sicherheits-Abstand aus Zyklus
G220.
