224 8 Programmieren: Zyklen
8.3 Zyklen zum Bohr
en, Gewindebohr
en und Gewindefräsen

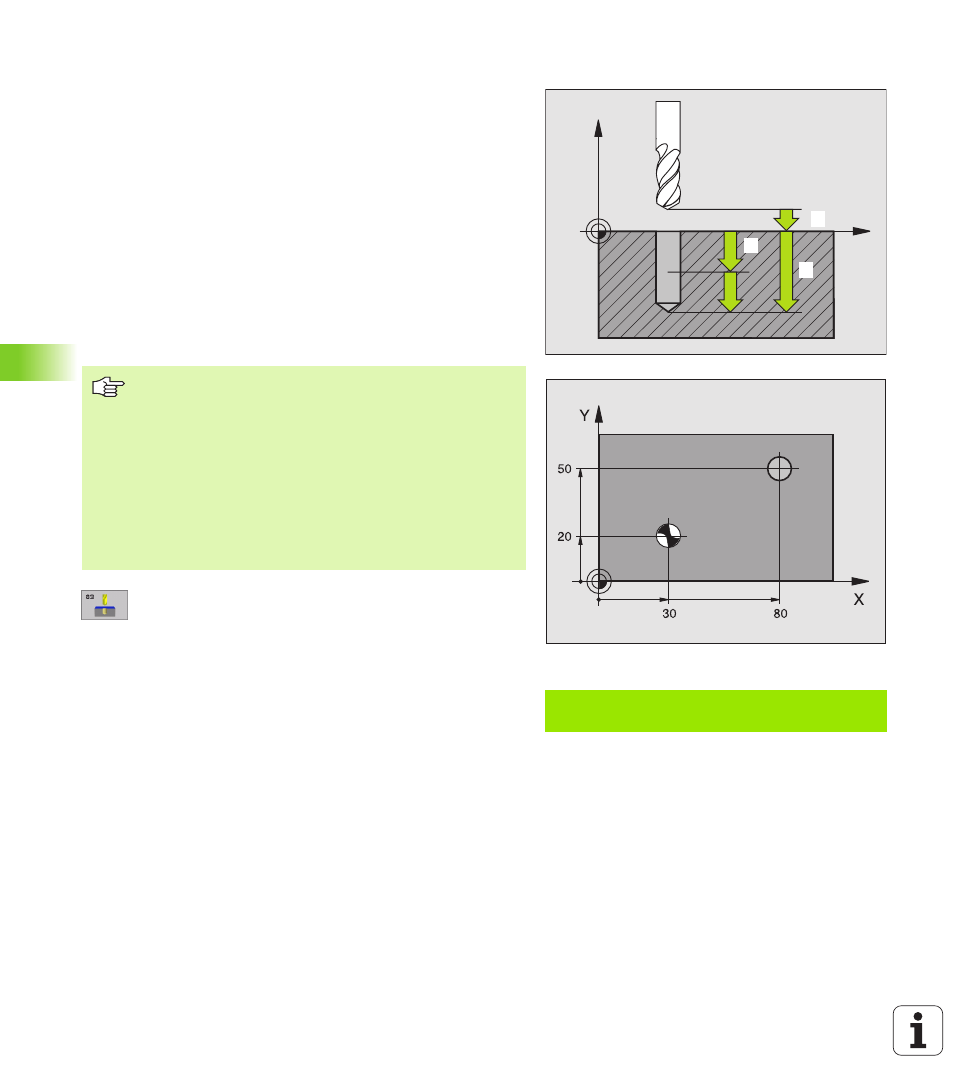

TIEFBOHREN (Zyklus G83)
1 Das Werkzeug bohrt mit dem eingegebenen Vorschub F von der
aktuellen Position bis zur ersten Zustell-Tiefe
2 Danach fährt die TNC das Werkzeug im Eilgang zurück und wieder
bis zur ersten Zustell-Tiefe, verringert um den Vorhalte-Abstand t.
3 Die Steuerung ermittelt den Vorhalte-Abstand selbsttätig:
n Bohrtiefe bis 30 mm: t = 0,6 mm
n
Bohrtiefe über 30 mm: t = Bohrtiefe/50
n
maximaler Vorhalte-Abstand: 7 mm
4 Anschließend bohrt das Werkzeug mit dem eingegebenen Vor-
schub F um eine weitere Zustell-Tiefe
5 Die TNC wiederholt diesen Ablauf (1 bis 4), bis die eingegebene
Bohrtiefe erreicht ist
6 Am Bohrungsgrund zieht die TNC das Werkzeug, nach der Verweil-
zeit zum Freischneiden, mit Eilgang zur Startposition zurück
U U U U Sicherheits-Abstand 1 (inkremental): Abstand Werk-
zeugspitze (Startposition) – Werkstück-Oberfläche
U U U U Bohrtiefe 2 (inkremental): Abstand Werkstück-Ober-
fläche – Bohrungsgrund (Spitze des Bohrkegels)
U U U U Zustell-Tiefe 3 (inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die Bohrtiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Bohrtiefe wenn:
n
Zustell-Tiefe und Tiefe gleich sind
n
die Zustell-Tiefe größer als die Bohrtiefe ist
U U U U Verweilzeit in Sekunden : Zeit, in der das Werkzeug
am Bohrungsgrund verweilt, um freizuschneiden
U U U U Vorschub F : Verfahrgeschwindigkeit des Werkzeugs
beim Bohren in mm/min
Beispiel: NC-Satz
N10 G83 P01 2 P02 -20 P03 -8 P04 0
P05 500 *
X
Z
11
2
3
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur G40 programmie-
ren.
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
